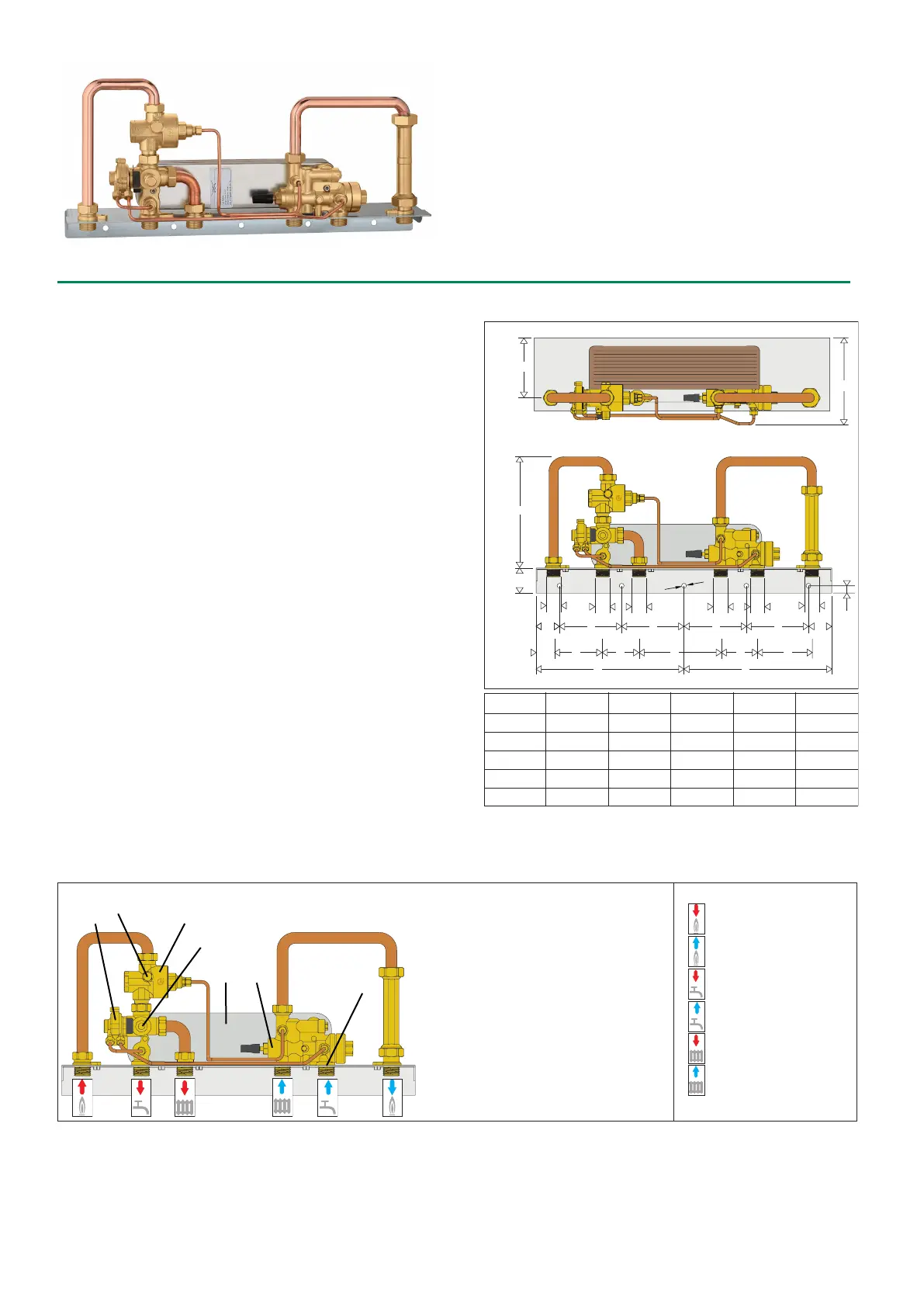

11
Dimensions
Fonction
Dans les bâtiments avec un système de production collectif, le Module
Thermique d'Alimentation SATK15 permet la gestion et la régulation
du chauffage ainsi que la production de l'eau chaude sanitaire du
logement.
Gamme de produits
Module Thermique d'Alimentation mural à HAUTE température,
production instantanée d’ECS. Réglage mécanique avec contrôle de
la pression différentielle (30kPa):
SATK15324 ABC échangeur 40kW
SATK15325 ABC
pour circuit primaire à basse température
Caractéristiques techniques
Matériaux
Châssis : ì acier galvanisé
Échangeur: acier inox soudobrasé
Tubes de raccordement: cuivre
Composants: laiton EN 12165 CW617N
Performances
Fluides admissibles: eau, 30 % maxi de glycol
Température maxi du uide: 85 °C
Pression maxi d’exercice: - circuit primaire : PN 10 bar
- circuit eau sanitaire : PN 10 bar
p min. d’exercice côté primaire: 40kPa
Débit circuit sanitaire: min. 1,8 ± 0,3l/min
max. 18l/min
Raccordement Modules Thermiques d'Alimentation :
Circuit primaire: 3/4” M
Circuit chauffage: 3/4” M
Circuit eau sanitaire: 3/4” M
Contenu de l'emballage:
- Module Thermique d'Alimentation
- Mode d'emploi
- Vis de xation
Composants caractéristiques
1 - Vanne de priorité sanitaire
2 - Régulateur de pression différentielle
(30kPa)
3 - Purgeur d'air manuel
4 - Échangeur soudobrasé
5 - Vanne modulante mécanique avec
préréglage manuel
6 - Filtre EFS
7 - Doigt de gant pour sonde de
température
Mandata circuito primario
Ritorno circuito primario
Uscita acqua calda sanitaria
Mandata circuito riscaldamento
Ritorno circuito riscaldamento
Ingresso acqua fredda sanitaria
(SATK15325 ABC)
Départ circuit primaire
Retour circuit primaire
Sortie eau chaude sanitaire
Entrée eau froide sanitaire
Départ circuit chauffage
Retour circuit chauffage
7
2
3
4 5
1
A
285
39
15
G
OPQR
C
48
95
I
B
34
Ø 9
3/4” M
H
215
70
D
L
143 (169)
158
E
M
90 (116)
105
F
N
A
C D E D F
GB
L
I
M
N
P P
P
P
PP
H
A
O
Q R R R R
Q
Q
6
