CALEFFI SATK Series Installation, Operation And Maintenance Manual

Installazione
Il satellite serie SATK è stato progettato per installazioni in ambiente
domestico (o similare) protetto, pertanto non è possibile installare
o utilizzare l'apparecchio all'esterno, ossia in ambienti esposti
direttamente all’azione degli agenti atmosferici. L'installazione esterna
può provocare malfunzionamenti e pericoli.
Nel caso in cui l’apparecchio venga racchiuso dentro o fra mobili
prevedere lo spazio sufciente per le normali manutenzioni. È
consigliabile non posizionare dispositivi elettrici sotto il satellite perchè
potrebbero subire danni in caso di perdite dai raccordi idraulici. In
caso contrario il costruttore non potrà essere ritenuto responsabile
per gli eventuali danni causati. In caso di anomalia, guasto o
malfunzionamento, l’apparecchio deve essere disattivato; sarà quindi
necessario richiedere l’intervento di un tecnico abilitato.
Preparazione
Dopo aver stabilito il punto di installazione dell’apparecchio procedere
con le seguenti operazioni:
• Tracciare i fori previsti per il ssaggio del satellite alla parete
• Tracciare la posizione dei collegamenti idraulici.
Vericare nuovamente le misure e procedere con la posa delle
seguenti condutture:
1. allacciamento alla linea centralizzata;
2. allacciamento circuito riscaldamento;
3. allacciamento circuito acqua sanitaria.
Prima dell’installazione, si consiglia di effettuare un lavaggio accurato
di tutte le tubazioni dell’impianto onde rimuovere eventuali residui o
impurità che potrebbero compromettere il buon funzionamento del
satellite. Fissare il satellite alla parete.
N.B.: i tasselli possono assicurare un adeguato sostegno solo se
inseriti correttamente (secondo le regole della buona tecnica) in pareti
costruite con mattoni pieni o semipieni. In caso di pareti realizzate con
mattoni o blocchi forati, tramezzi di limitata staticità, o comunque di
murature diverse da quelle indicate, è necessario procedere ad una
verica statica preliminare del sistema di supporto.
Allacciamenti idraulici
Gli allacciamenti idraulici alla linea centralizzata devono essere
effettuati utilizzando valvole di intercettazione manuali, le quali,
permettono di effettuare eventuali interventi di manutenzione senza
dover procedere allo svuotamento dell’impianto centralizzato.
È consigliabile installare valvole d’intercettazione manuali anche sui
terminali inferiori di collegamento all’utenza.

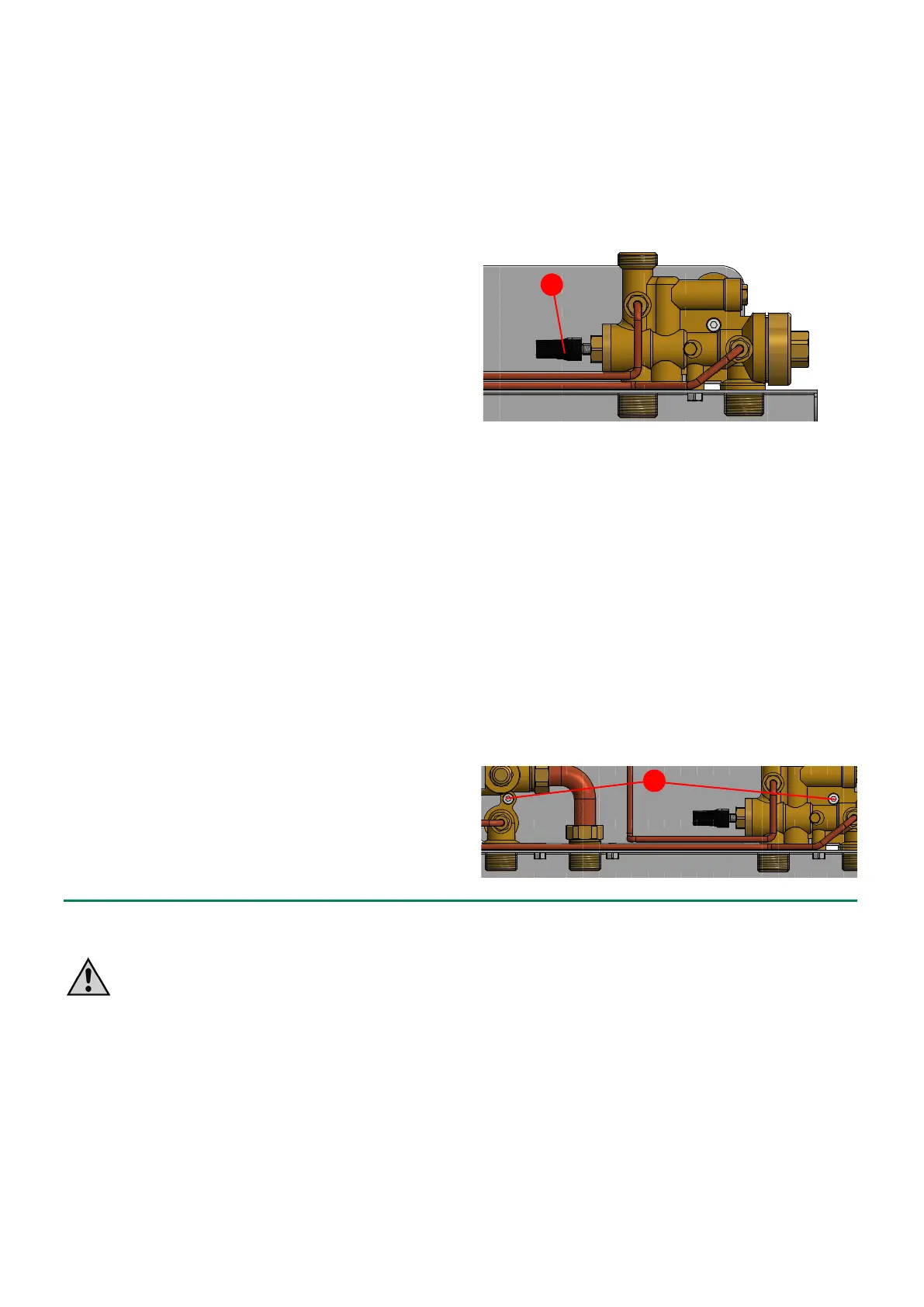

Installazione contatore di calore (solo per SATK1532. ABC)
• Chiudere le valvole di intercettazione;
• procedere con lo svuotamento del satellite utilizzando il rubinetto
di scarico predisposto;
• rimuovere la dima;
• montare il contatore volumetrico rispettando la direzione di
usso;
• montare la sonda di temperatura di mandata nell’apposito
pozzetto portasonda localizzato sul corpo della valvola DPCV.
AVVERTENZE
Le presenti istruzioni devono essere lette e comprese prima dell’installazione e della manutenzione del dispositivo. Il simbolo indica:
ATTENZIONE! UNA MANCANZA NEL SEGUIRE QUESTE ISTRUZIONI POTREBBE ORIGINARE PERICOLO!
ATTENZIONE! IL PRODOTTO FORNITO CON QUESTO FOGLIO ISTRUZIONI VERRÀ NOMINATO IN SEGUITO "DISPOSITIVO"
1. Il dispositivo deve essere installato, messo in servizio e manutenuto da personale tecnico qualicato in accordo con i regolamenti nazionali e/o i relativi requisiti locali.
2. Se il dispositivo non è installato, messo in servizio e manutenuto correttamente secondo le istruzioni contenute in questo manuale, potrebbe non funzionare correttamente
e porre l’utente in pericolo.
3. Pulire le tubazioni da eventuali detriti, ruggini, incrostazioni, calcare, scorie di saldatura e da altri contaminanti. Il circuito idraulico deve essere pulito.
4. Assicurarsi che tutta la raccorderia di collegamento sia a tenuta idraulica.
5. Nella realizzazione delle connessioni idrauliche, prestare attenzione a non sovrasollecitare meccanicamente le lettature. Nel tempo si possono produrre rotture con
perdite idrauliche a danno di cose e/o persone.
6. Temperature dell’acqua superiori a 50 °C possono provocare gravi ustioni. Durante l’installazione, messa in servizio e manutenzione del dispositivo, adottare gli
accorgimenti necessari afnchè tali temperature non arrechino pericolo per le persone.
7. In caso di acqua molto dura o ricca di impurità, deve esserci predisposizione ad adeguata ltrazione e trattamento dell’acqua prima dell’ingresso nel dispositivo, secondo
la normativa vigente. In caso contrario esso può venire danneggiato e non funzionare correttamente.
8. É vietato fare un utilizzo diverso del dispositivo rispetto alla sua destinazione d’uso.
9. L’eventuale abbinamento tra il dispositivo ed altri componenti dell’impianto deve essere effettuato tenendo conto delle caratteristiche di funzionamento di entrambi.
Un eventuale abbinamento non corretto potrebbe pregiudicare il funzionamento del dispositivo e/o dell’impianto.
LASCIARE IL PRESENTE MANUALE AD USO E SERVIZIO DELL’UTENTE. SMALTIRE IN CONFORMITÀ ALLA NORMATIVA VIGENTE
CI RISERVIAMO IL DIRITTO DI APPORTARE MIGLIORAMENTI E MODIFICHE AI PRODOTTI DESCRITTI ED AI RELATIVI DATI TECNICI IN
QUALSIASI MOMENTO E SENZA PREAVVISO.
ISTRUZIONI PER LA SICUREZZA
Messa in servizio
Riempimento impianto centralizzato
Aprire le valvole di intercettazione poste sugli attacchi alla linea
centralizzata e procedere in centrale termica al caricamento
dell’impianto alla pressione di progetto. Ad operazioni concluse
eseguire lo sato dell’impianto e controllarne nuovamente la pressione
(eventualmente ripetere il procedimento di riempimento).
Congurazione temperatura acqua calda sanitaria
Mettere in funzione l’impianto di riscaldamento centralizzato.
Aprire i rubinetti dell’acqua calda sanitaria dell’utenza e impostare la
temperatura desiderata ruotando la manopola nera (A).
Manutenzione
Per tutte le operazioni di manutenzione straordinaria richiedere
l’intervento di un tecnico abilitato. La regolare manutenzione garantisce
un’efcienza migliore e contribuisce a risparmiare energia.
Prima di effettuare una qualsiasi operazione di manutenzione,
riparazione o sostituzione di parti procedere come di seguito descritto:
• Chiudere le valvole di intercettazione;
• procedere con lo svuotamento del satellite utilizzando il rubinetto
di scarico predisposto.
Per la pulizia del ltro AFS:
• svitare la calotta di connessione in modo da poter raggiungere
il ltro interno;
• estrarre il ltro dalla sua sede e pulirlo con acqua corrente;
• rimontare il ltro nella propria sede.
Sostituzione scambiatore
• Rimuovere lo scambiatore svitando le 2 viti a brugola di
ssaggio (B);
• procedere con la sostituzione dello scambiatore e degli O-Ring;
• avvitare le due viti di ssaggio (B).
B
A
