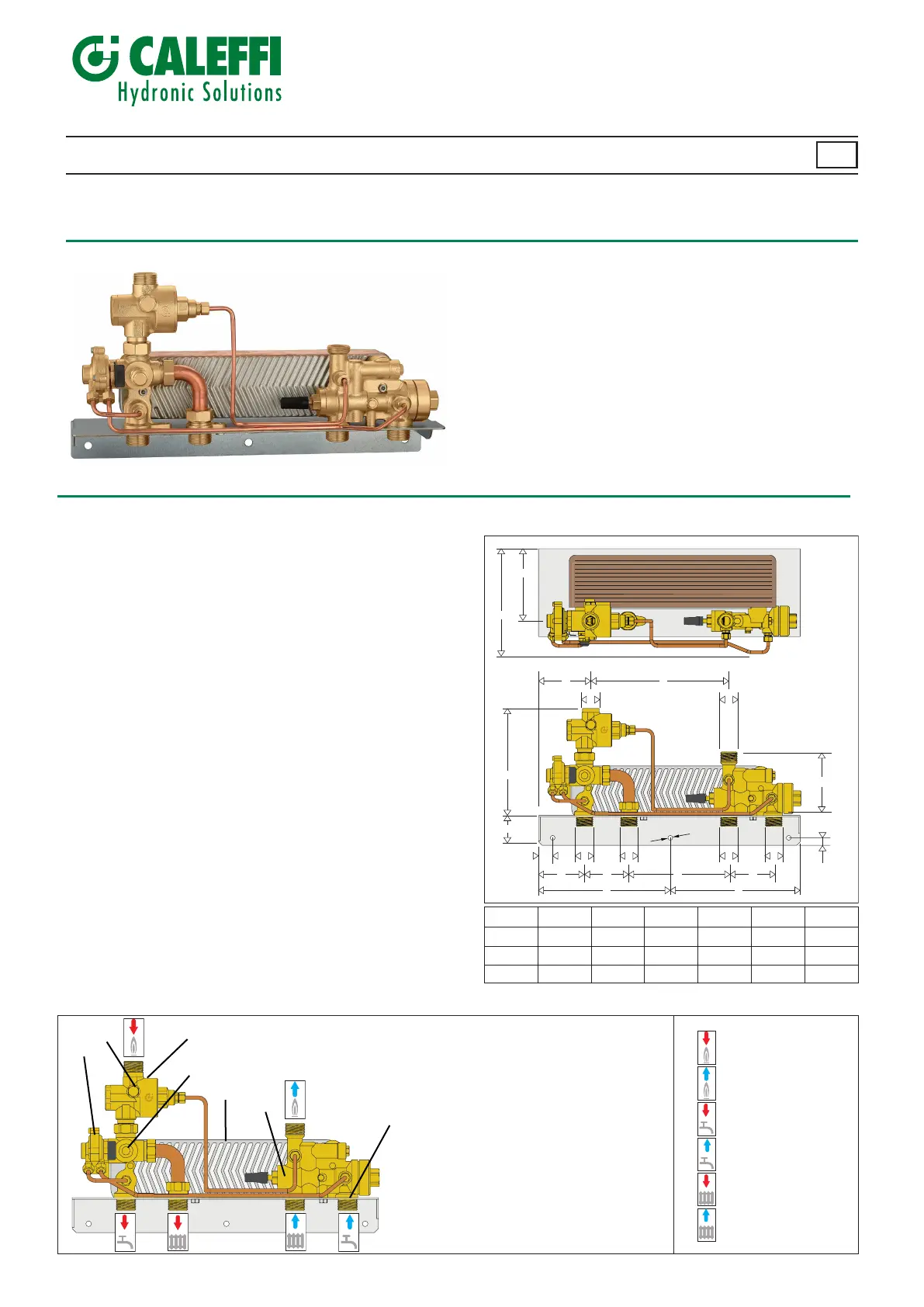

CALEFFI SATK Series Installation, Operation And Maintenance Manual

primer devre gidiş
primer devre dönüş
kullanım suyu çıkış
ısıtma devresi gidiş
ısıtma devresi dönüş
kullanım suyu giriş
Boyutlar
Duvara Monte Edilebilen Daire Isı İstasyonu (HIU), SATK serisi
SATK1532. ABC
MONTAJ, İŞLETME VE BAKIM KLAVUZU
© Copyright 2023 Calef
78265.01
www.calef.com
Fonksiyon
SATK daire ısı istasyonu, merkezi veya bölgesel ısıtma sistemi içinde,
daireler için ısıtma ve kullanım suyu üretimi sağlar.
Ürün modelleri
yüksek sıcaklık ısıtma sistemi, Sıcak kullanım suyu üretimi,
mekanik kontrol ve 30 kPa balans vanası.
SATK15324 DPCV DHW 40 kW
SATK15325 DPCV düşük sıcaklık primer devresi için
Teknik özellikler
Malzemeler
Gövde: çelik
Eanjör: Plakalı bakır
Bağlantılar: bakır
Bileenler: Pirinç EN12165 CW617N
Performans
Ortam: su max. %30 glikol
Maxsimum ortam sıcaklık: 85 °C
Maxsimum basınç: - Primer devre: PN 10 bar
- Sıcak su devresi: PN 10 bar
Mn p prmer taraf: 40 kPa
Sıcak su akı debisi: min. 1,8 ± 0,3 l/dk
max. 18 l/dk
HIU Bağlantıları:
primer devre: 3/4” M
ısıtma devresi: 3/4” M
SKS devresi: 3/4” M
Kutu içeriği:
- HIU (daire ısı istasyonu)
- Talimatlar
- Sabitleme Vidaları
Kopmonent Listesi
1 - SKS diferansiyel basınç öncelik val
2 - Balans vanası (30 kPa)
3 - Manuel hava purjörü
4 - Plakalı eanjör
5 - Manuel ön ayarlı mekanik oransal valf
6 - Kullanım suyu fltres
7 - Sıcaklık probu ceb
(SATK15325 DPCV)
7
2
3
4
5
6
1
A
210
G
C
9
157 73,5
I
B
21883,5
70
H
130
(169)
D
L
15
P
20
O
48
N
78 (117)
3/4”
E
M
175
F
AA
L
F
N
G
L
M
P
O
B
E
D
E E E
E E
C
G H
B
I
TR
7
