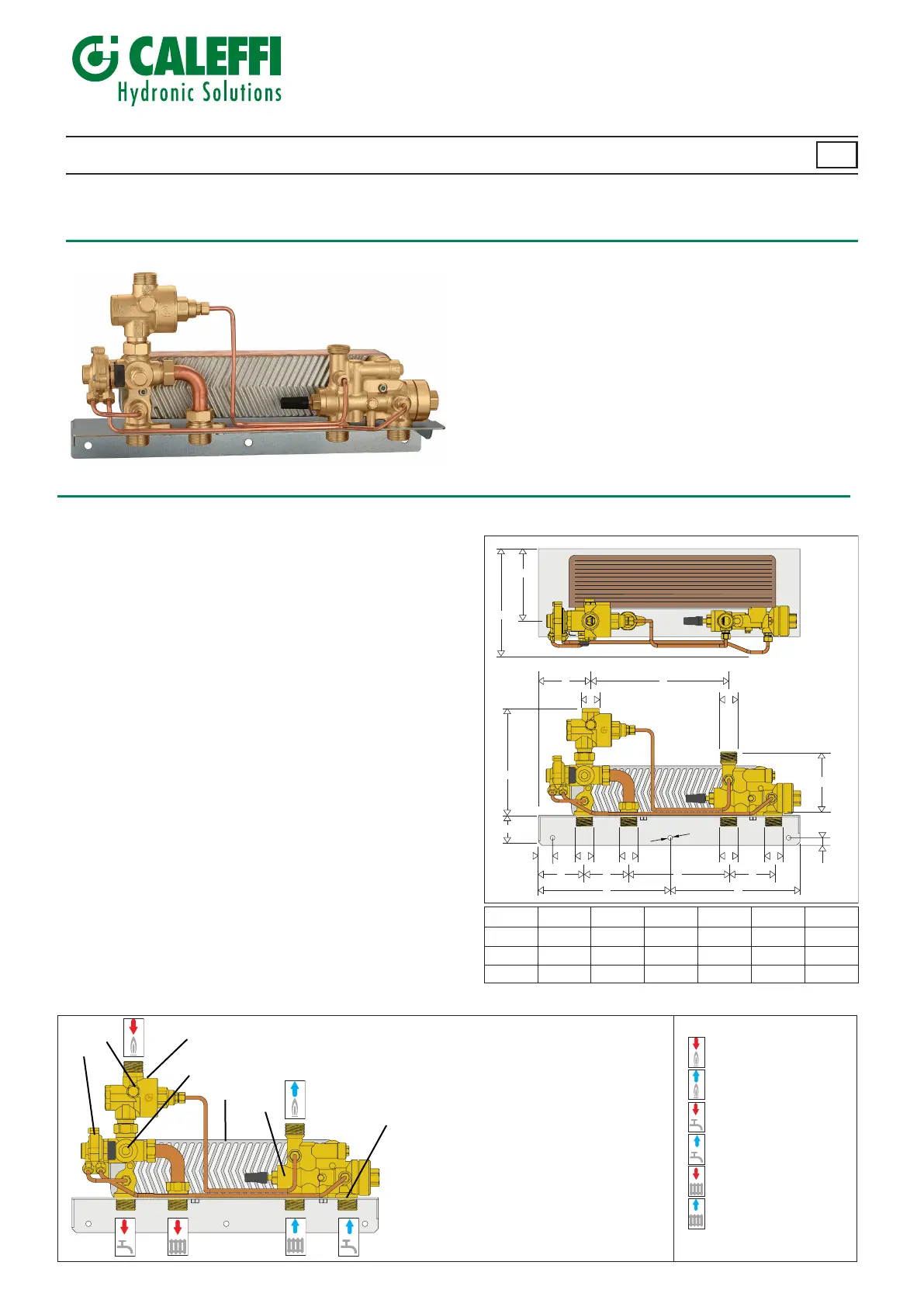

CALEFFI SATK Series Installation, Operation And Maintenance Manual

13
Dimensões
Módulo suspenso série SATK
SATK15
INSTRUÇÕES PARA A INSTALAÇÃO, COLOCAÇÃO EM FUNCIONAMENTO E MANUTENÇÃO
© Copyright 2023 Calef
78265,01
www.caleffi.com
Função
O módulo da série SATK é um dispositivo que permite a gestão
autónoma da termorregulação e da produção de água quente
sanitária dos pontos de utilização inseridos em instalações de
aquecimento centralizadas.
Gama de produtos
Módulo suspenso de ALTA temperatura, produção instantânea de
água quente sanitária. Regulação mecânica com controlo da pressão
diferencial (30kPa):
SATK15324 DPCV permutador 40kW
SATK15325 DPCV para circuito primário de baixa temperatura
Características técnicas
Materiais
Quadro: aço zincado
Permutador: aço inoxidável de placas brazadas
Tubos de união: cobre
Componentes: latão EN 12165 CW617N
Desempenho
Fluidos de utilização: água, máx. 30 % de glicol
Temperatura máxima uido: 85 °C
Pressão máxima de funcionamento:
- circuito primário: Pressão nominal 10 bar
- circuito secundário: Pressão nominal 10 bar
p mín. de funcionamento lado primário: 40 kPa
Caudal circuito secundário: mín. 1,8 ± 0,3l/min
máx. 18l/min
Ligação módulos:
Circuito primário: 3/4” M
Circuito aquecimento: 3/4” M
Circuito secundário: 3/4” M
Conteúdo da embalagem:
- Módulo
- Manual de instruções
- Parafusos de xação
Lista dos componentes
1 - Válvula de prioridade sanitária
2 - Regulador de pressão diferencial
(30kPa)
3 - Torneira de purga de ar manual
4.- Permutador de placas brazadas
5 - Válvula mecânica modulante com
pré-regulação manual
6 - Filtro AFS
7 - Adaptador para sonda de temperatura
Mandata circuito primario
Ritorno circuito primario
Uscita acqua calda sanitaria
Mandata circuito riscaldamento
Ritorno circuito riscaldamento
Ingresso acqua fredda sanitaria
(SATK15325 DPCV)
7
2
3
4
5
6
1
A
210
G
C
9
157 73,5
I
B
21883,5
70
H
130
(169)
D
L
15
P
20
O
48
N
78 (117)
3/4”
E
M
175
F
AA
L
F
N
G
L
M
P
O
B
E
D
E E E
E E
C
G H
B
I
PT
Ida circuito primário
Retorno circuito primário
Saída água quente sanitária
Entrada água fria
Ida circuito aquecimento
Retorno circuito aquecimento
