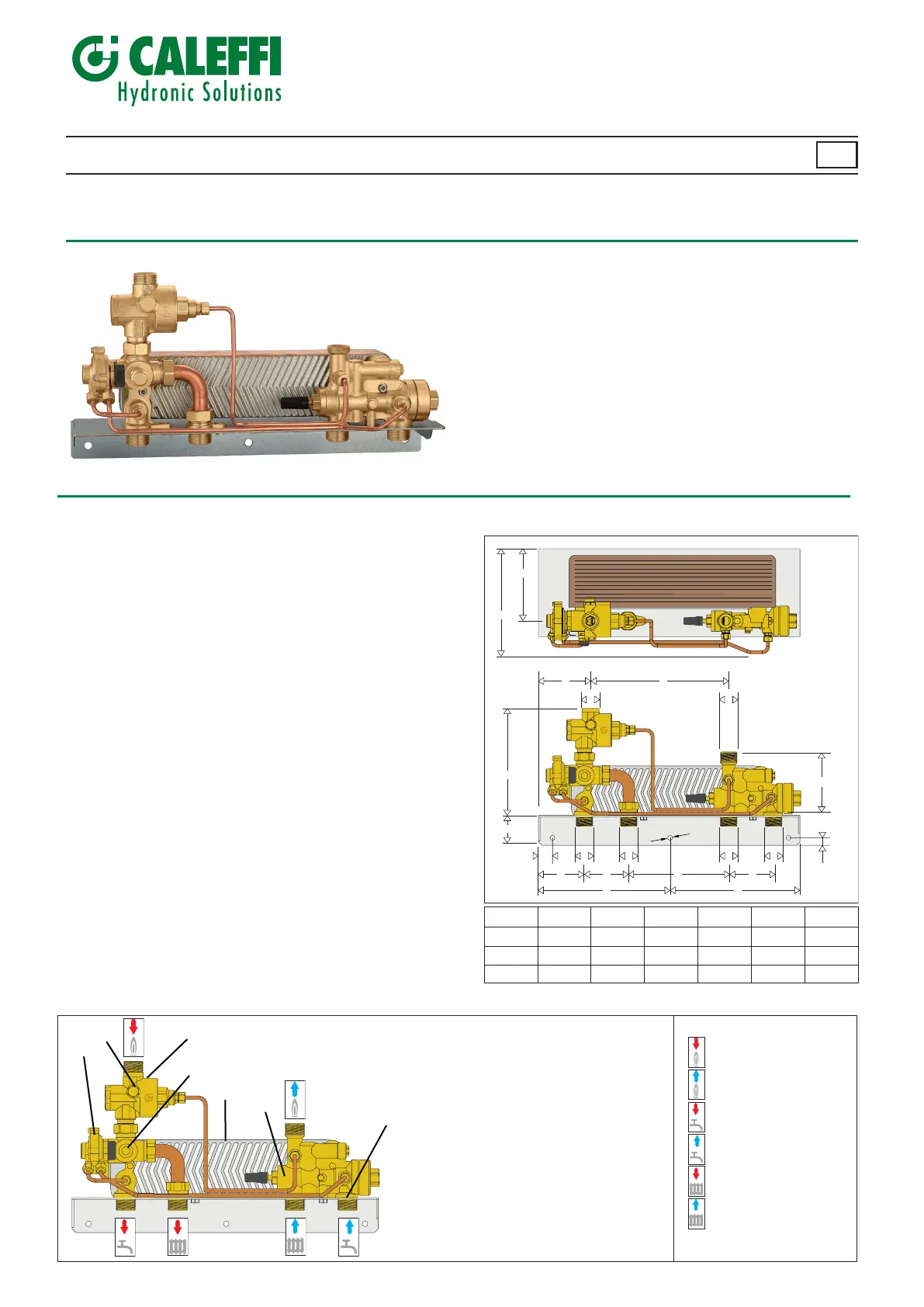

CALEFFI SATK Series Installation, Operation And Maintenance Manual

10
Dimensions
Module Thermique d'Alimentation mécanique série SATK
SATK15
INSTRUCTIONS POUR L’INSTALLATION, LA MISE EN SERVICE ET L'ENTRETIEN
© Copyright 2023 Calef
78265.01
www.caleffi.com
Fonction
Dans les bâtiments avec un système de production collectif, le Module
Thermique d'Alimentation SATK15 permet la gestion et la régulation
du chauffage ainsi que la production de l'eau chaude sanitaire du
logement.
Gamme de produits
Module Thermique d'Alimentation mural à HAUTE température,
production d'ECS instantanée. Réglage mécanique avec contrôle de
la pression différentielle (30kPa):
SATK15324 DPCV échangeur 40kW
SATK15325 DPCV pour circuit primaire à basse température
Caractéristiques techniques
Matériaux
Chassis : acier galvanisé
Échangeur: acier inox soudobrasé
Tubes de raccordement: cuivre
Composants: laiton EN 12165 CW617N
Performances
Fluides admissibles: eau, 30 % maxi de glycol
Température maxi du uide: 85°C
Pression maxi d’exercice: - circuit primaire : PN 10 bar
- circuit eau sanitaire : PN 10 bar
p mini d’exercice côté primaire : 40kPa
Débit circuit sanitaire: min. 1,8 ± 0,3l/min
max. 18l/min
Raccordement Modules Thermiques d'Alimentation :
Circuit primaire: 3/4” M
Circuit chauffage: 3/4” M
Circuit eau sanitaire: 3/4” M
Contenu de l'emballage:
- Module Thermique d'Alimentation
- Mode d'emploi
- Vis de xation
Composants caractéristiques
1 - Vanne de priorité sanitaire
2 - Régulateur de pression différentielle
(30kPa)
3 - Purgeur d'air manuel
4 - Échangeur soudobrasé
5 - Vanne modulante mécanique avec
préréglage manuel
6 - Filtre EFS
7 - Doigt de gant pour sonde de
température
Mandata circuito primario
Ritorno circuito primario
Uscita acqua calda sanitaria
Mandata circuito riscaldamento
Ritorno circuito riscaldamento
Ingresso acqua fredda sanitaria
(SATK15325 DPCV)
7
2
3
4
5
6
1
A
210
G
C
9
157 73,5
I
B
21883,5
70
H
130
(169)
D
L
15
P
20
O
48
N
78 (117)
3/4”
E
M
175
F
AA
L
F
N
G
L
M
P
O
B
E
D
E E E
E E
C
G H
B
I
FR
Départ circuit primaire
Retour circuit primaire
Sortie eau chaude sanitaire
Entrée eau froide sanitaire
Départ circuit chauffage
Retour circuit chauffage
