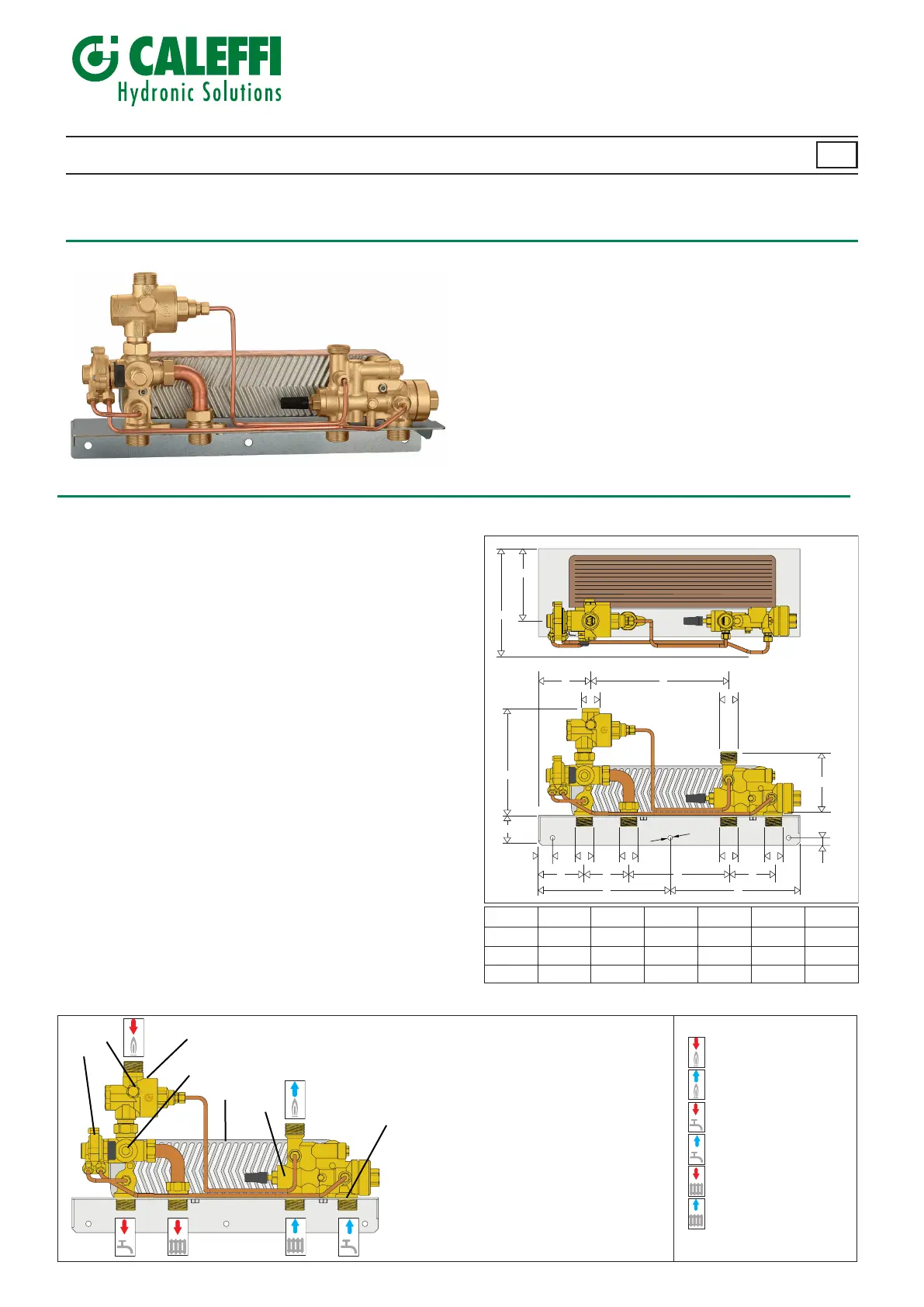

Afmetingen
Distributie-unit voor wandmontage, serie SATK
SATK15
INSTRUCTIES VOOR INSTALLATIE, INWERKINGSTELLING EN ONDERHOUD
© Copyright 2023 Calef
78265,01
www.caleffi.com
Functie
Met de distributie-unit serie SATK kunnen de verwarming en de
productie van sanitair warm water autonoom worden geregeld
in woningen die zijn aangesloten op een centrale ketel of een
stadsverwarmingssysteem.
Productassortiment
Distributie-unit voor wandmontage met hoge temperatuur voor
onmiddellijke warmwaterproductie. Mechanische regeling met
drukverschilregeling (30 kPa):
SATK15324 DPCV warmtewisselaar 40 kW
SATK15325 DPCV
voor primair circuit met lage temperatuur
Technische gegevens
Materialen
Frame: verzinkt staal
Warmtewisselaar: roestvrij staal hardgesoldeerd
Verbindingsleidingen: koper
Componenten: messing EN 12165 CW617N
Prestaties
Gebruikte vloeistof: water, max. 30 % glycol
Maximale vloeistoftemperatuur: 85 °C
Max. bedrijfsdruk: - primair circuit: PN 10 bar
- sanitair circuit: PN 10 bar
p min.bedrijfsdrukverschil zijde primair circuit: 40 kPa
Debiet sanitair circuit: min. 1,8 ± 0,3 l/min
max. 18 l/min
Aansluiting distributie-units:
Primair circuit: 3/4” M
Verwarmingscircuit: 3/4” M
Sanitair circuit: 3/4” M
Inhoud van de verpakking:
- Distributie-unit
- Instructieblad
- Bevestigingsschroeven
Lijst van componenten
1 - Verdeelklep sanitair water
2 - Drukverschilregelaar(30 kPa)
3 - Handmatige luchtaaatkraan
4 - Hardgesoldeerde warmtewisselaar
5 - Mechanische modulerende klep met
handmatige voorinstelling
6 - SKW-lter
7 - Dompelhuis voor temperatuursensor
Mandata circuito primario
Ritorno circuito primario
Uscita acqua calda sanitaria
Mandata circuito riscaldamento
Ritorno circuito riscaldamento
Ingresso acqua fredda sanitaria
(SATK15325 DPCV)
7
2
3
4
5
6
1
A
210
G
C
9
157 73,5
I
B
21883,5
70
H
130
(169)
D
L
15
P
20
O
48
N
78 (117)
3/4”
E
M
175
F
AA
L
F
N
G
L
M
P
O
B
E
D
E E E
E E
C
G H
B
I
NL
Aanvoer primair circuit
Retour primair circuit
Uitgang sanitair warm water
Ingang sanitair koud water
Aanvoer verwarmingscircuit
Retour verwarmingscircuit
