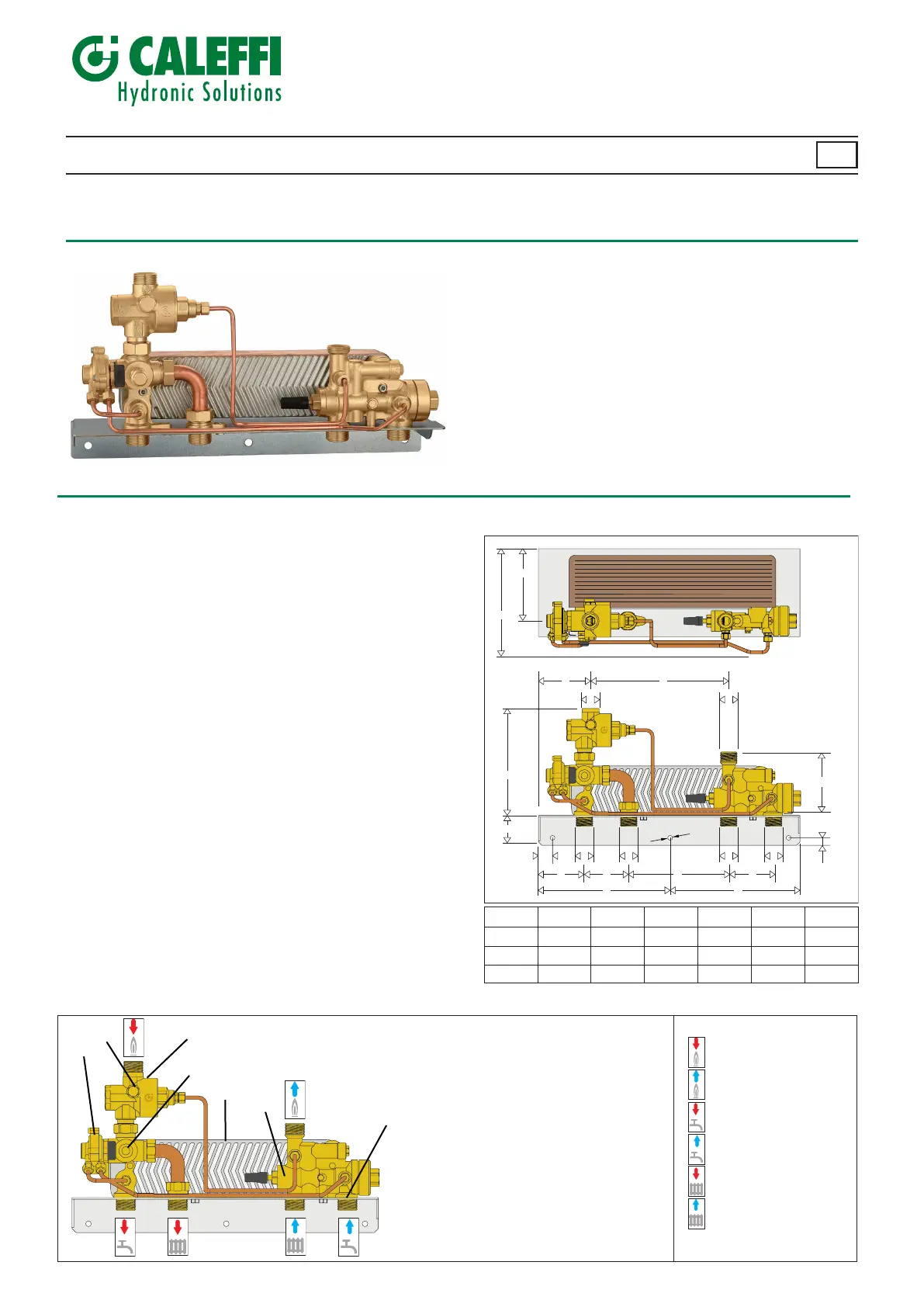

Interfaz compacto de pared serie SATK - Versión mecánica
SATK15
INSTRUCCIONES DE INSTALACIÓN, PUESTA EN MARCHA Y MANTENIMIENTO
© Copyright 2023 Calef
78265.01
www.calef.com
Función
El interfaz serie SATK permite gestionar de modo autónomo la
termorregulación y la producción de agua caliente sanitaria en cada
unidad de consumo de un sistema de calefacción centralizada.
Gama de productos
nterfaz compacto de pared de ALTA temperatura con producción
instantánea de agua caliente sanitaria. Regulación mecánica con
control de presión diferencial (30 kPa):
SATK15324 DPCV intercambiador 40 kW
SATK15325 DPCV para circuito primario de baja temperatura
Características técnicas
Materiales
Bastidor: acero galvanizado
Intercambiador: acero inoxidable con soldadura fuerte
Tubos de conexión: cobre
Componentes: latón EN12165 CW617N
Prestaciones
Fluido utilizable: agua, máx. 30% glicol
Temperatura máxima uido: 85 °C
Presión máxima de servicio: - circuito primario: PN 10 bar
- circuito sanitario: PN 10 bar
Δp mín. de servicio lado primario: 40 kPa
Caudal circuito AS: min. 1,8 ± 0,3 l/min
máx. 18 l/min
Conexión interfáz:
Circuito primario: 3/4” M
Circuito calefacción:: 3/4” M
Circuito AS: 3/4” M
Contenido del embalaje:
- Interfáz
- Instrucciones
- Tornillo de jación
Lista de componentes
1 - Válvula de prioridad ACS
2 - Regulador de presión diferencial
(30 kPa)
3 - Purgador de aire manual
4 - Intercambiador con soldadura fuerte
5 - Válvula mecánica modulante con
preajuste manual
6 - Filtro de agua fría sanitaria
7 - Vaina para sonda de temperatura
Mandata circuito primario
Ritorno circuito primario
Uscita acqua calda sanitaria
Mandata circuito riscaldamento
Ritorno circuito riscaldamento
Ingresso acqua fredda sanitaria
(SATK15325 DPCV)
7
2
3
4
5
6
1
A
210
G
C
9
157 73,5
I
B
21883,5
70
H
130
(169)
D
L
15
P
20
O
48
N
78 (117)
3/4”
E
M
175
F
AA
L
F
N
G
L
M
P
O
B
E
D
E E E
E E
C
G H
B
I
ES
Ida circuito primario
Retorno circuito primario
Salida de ACS
Entrada de AFS
Ida circuito calefacción
Retorno circuito calefacción
