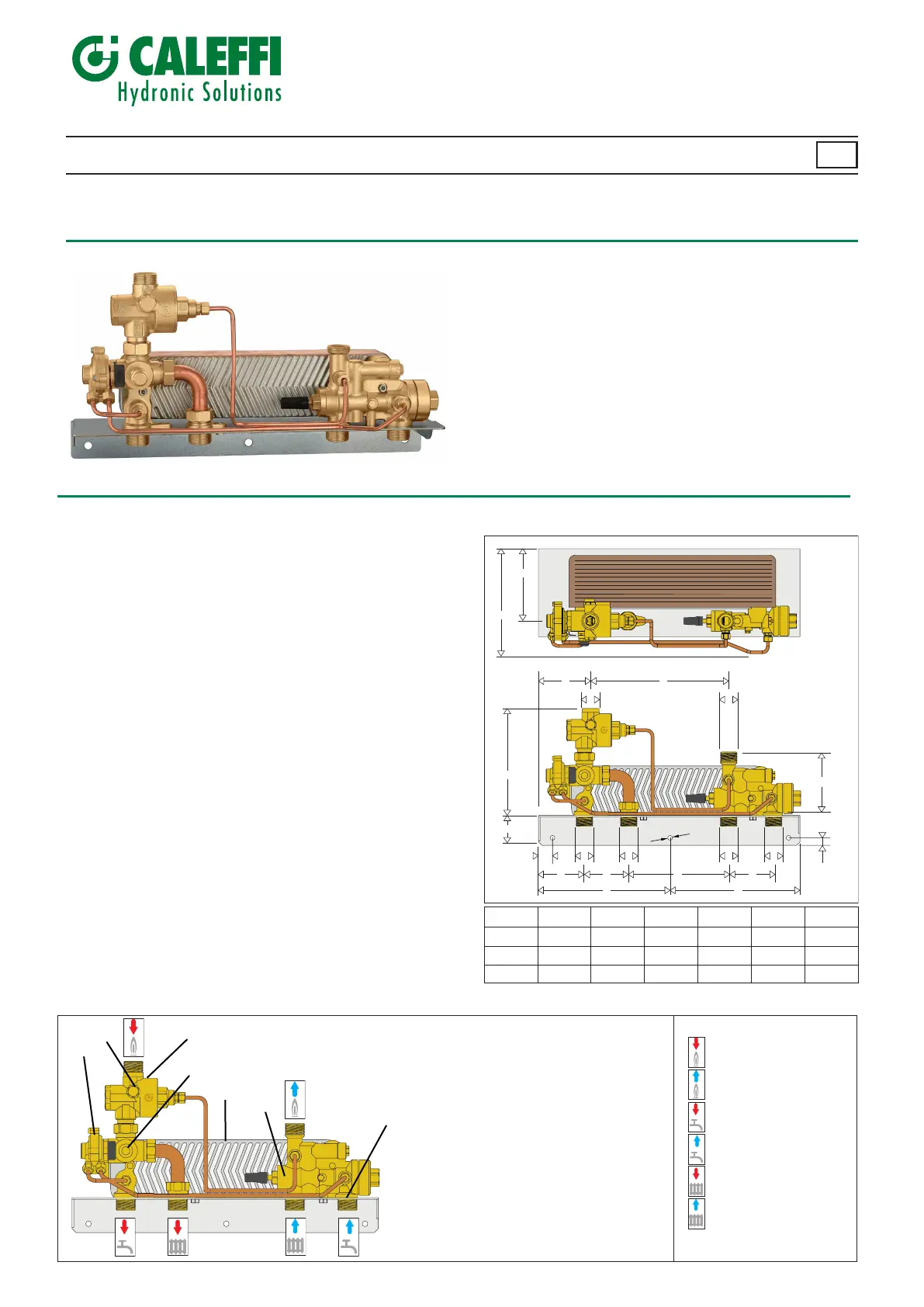

Dimensioni
Satellite d’utenza pensile serie SATK
SATK15
ISTRUZIONI PER L’INSTALLAZIONE, LA MESSA IN SERVIZIO E LA MANUTENZIONE
© Copyright 2023 Calef
78265.01
www.calef.com
Funzione
Il satellite serie SATK è un dispositivo che permette la gestione
autonoma della termoregolazione e della produzione di acqua calda
sanitaria di utenze inserite in impianti di riscaldamento centralizzato.
Gamma prodotti
Satellite d’utenza pensile ad ALTA temperatura, produzione
instantanea sanitario. Regolazione meccanica con controllo pressione
differenziale (30 kPa):
SATK15324 DPCV scambiatore 40 kW
SATK15325 DPCV
per circuito primario a bassa temperatura
Caratteristiche tecniche
Materiali
Telaio: acciaio zincato
Scambiatore: acciao inox saldobrasato
Tubi di raccordo: rame
Componenti: ottone EN 12165 CW617N
Prestazioni
Fluidi di impiego: acqua, max. 30 % glicole
Temperatura massima uido: 85 °C
Pressione max. di esercizio: - circuito primario: PN 10 bar
- circuito sanitario: PN 10 bar
p min di esercizio lato primario: 40 kPa
Portata circuito sanitario: min. 1,8 ± 0,3 l/min
max. 18 l/min
Collegamento satelliti:
Circuito primario: 3/4” M
Circuito riscaldamento: 3/4” M
Circuito sanitario: 3/4” M
Contenuto della confezione:
- Satellite
- Foglio di istruzioni
- Viti di ssaggio
Distinta componenti
1 - Valvola di priorità sanitario
2 - Regolatore di pressione differenziale
(30 kPa)
3 - Rubinetto di sfogo aria manuale
4 - Scambiatore saldobrasato
5 - Valvola meccanica modulante con
pre-set manuale
6 - Filtro AFS
7 - Pozzetto per sonda di temperatura
Mandata circuito primario
Ritorno circuito primario
Uscita acqua calda sanitaria
Mandata circuito riscaldamento
Ritorno circuito riscaldamento
Ingresso acqua fredda sanitaria
(SATK15325 DPCV)
7
2
3
4
5
6
1
A
210
G
C
9
157 73,5
I
B
21883,5
70
H
130
(169)
D
L
15
P
20
O
48
N
78 (117)
3/4”
E
M
175
F
AA
L
F
N
G
L
M
P
O
B
E
D
E E E
E E
C
G H
B
I
IT
4
