50
1
2
3
4
5
6
2,5 mm ²
+ 12 V Utilisateur 1
2,5 mm ²
+ Réfrigérateur
2,5 mm ²
Pompe à eau
2,5 mm ²
Courant continu
2,5 mm ²
+ 12 V Utilisateur 3
vers
le répartiteur
2,5 mm ²
+ 12 V Utilisateur 2

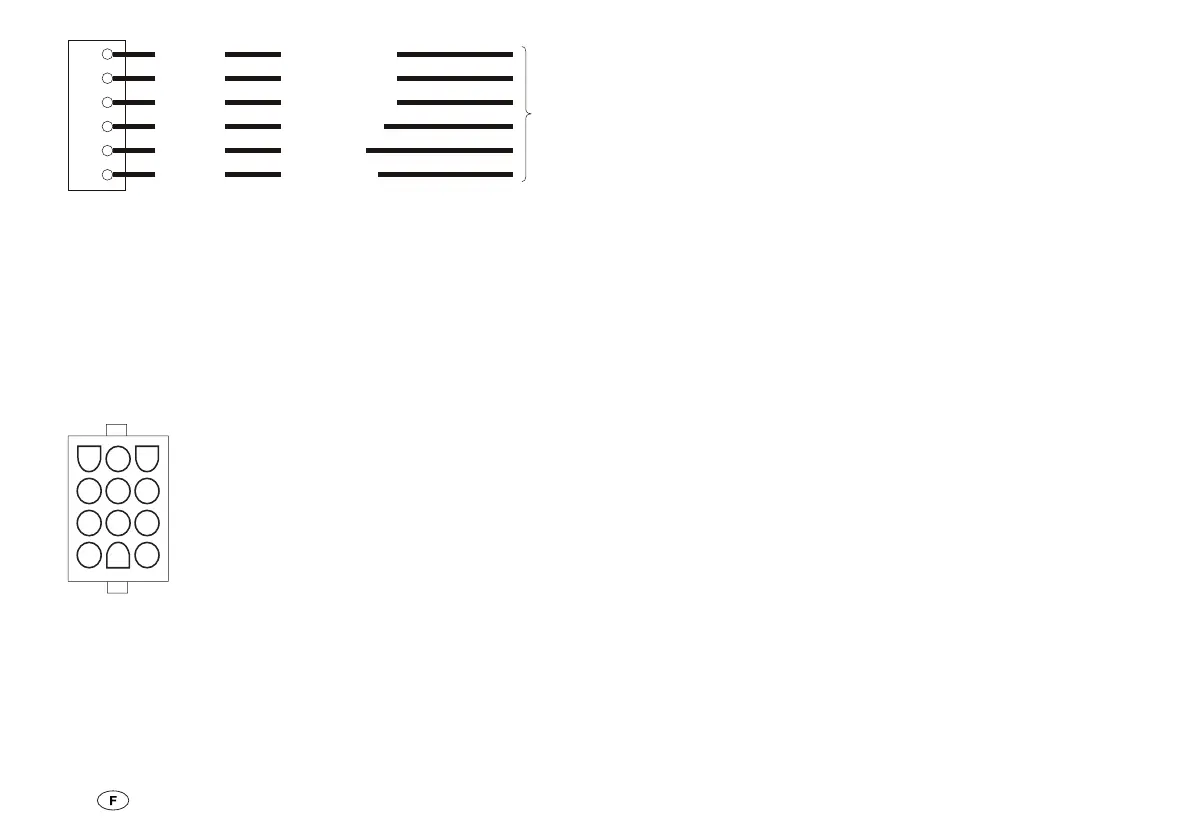

Figure 12 : Schéma de raccordement du connecteur
multibroches à 6 pôles
Raccordement du connecteur multibroches à 12 pôles
Raccordez le câble du connecteur multibroches à 12 pôles
(figure 13) à la batterie d‘alimentation (Batterie II), à la batterie
de démarrage (Batterie I) et à la dynamo, comme indiqué sur
le schéma de raccordement (figure 14).
23
19 27
16
20
24
17 25
21
18 2622
Veillez à ce que les broches de contact s’en-
clenchent bien dans le connecteur multibro-
ches ! Des broches de contact qui ne tiennent
pas peuvent provoquer des fonctionnements
défectueux ou des courts-circuits. Les fusibles
servent exclusivement à protéger les lignes.
Figure 13 : Connecteur à 12 pôles
– Raccordez la ligne de courant de charge négative pour la
batterie II (bleue 6 mm²) à l‘appareil (contacts 24 et 25) et le
pôle négatif de la batterie II.
– Raccordez la ligne de courant de charge positive pour la
batterie II (rouge 6 mm²) à l‘appareil (contacts 16 et 17) et le
pôle plus de la batterie II. Pour des longueurs de câbles de
plus de 1 mètre, protéger cette ligne, près du pôle plus de la
batterie II !
Pour l‘alimentation électrique EVS 36/20-DS/IU avec un
fusible de 30 A.
Pour l‘alimentation électrique EVS 36/30-DS/IU avec un
fusible de 40 A.
– Raccordez l‘alimentation de la ligne positive (rouge 10 mm²)
à l‘appareil (contacts 20, 21 et 22) et le pôle plus de la batte-
rie II. Cette ligne doit impérativement être protégée, près du
pôle plus de la batterie II, avec un fusible de 40 A !
– Raccordez le fil de test (rouge 0,75 mm²) à l‘entrée B+ de
l‘appareil (contact 19) et le pôle plus de la batterie II. Cette
ligne doit impérativement être protégée, près du pôle plus
de la batterie I, avec un fusible de 2 A !
– Raccordez la ligne positive de la batterie I (rouge 6 mm²) à
l‘appareil (contacts 26 et 27) et le pôle plus de la batterie I.
Cette ligne doit impérativement être protégée, près du pôle
plus de la batterie I, avec un fusible de 40 A !
– Raccordez la ligne (brune 0,75 mm²) à l‘entrée D+ de l‘ap-
pareil (contact 18) et le contact D+ à la dynamo. Cette ligne
doit impérativement être protégée, près de la dynamo avec
un fusible de 2 A !
Enfichez le connecteur à 12 pôles sur le branchement prévu
de l’appareil (figure 4, pos. 9).
