Montage der Flachsteckhülsen
Bereiten Sie die Anschlusskabel vor. Achten Sie darauf, dass die Flachsteck-
hülsen fest auf die Kabelenden gepresst werden und sicher sitzen! Lose Kon-
takte können zum Kurzschluss sowie zu Kontaktproblemen führen. Kabelen-
den, die zur Verwendung mit Aderendhülsen vorgesehen sind, dürfen nicht
verlötet werden.

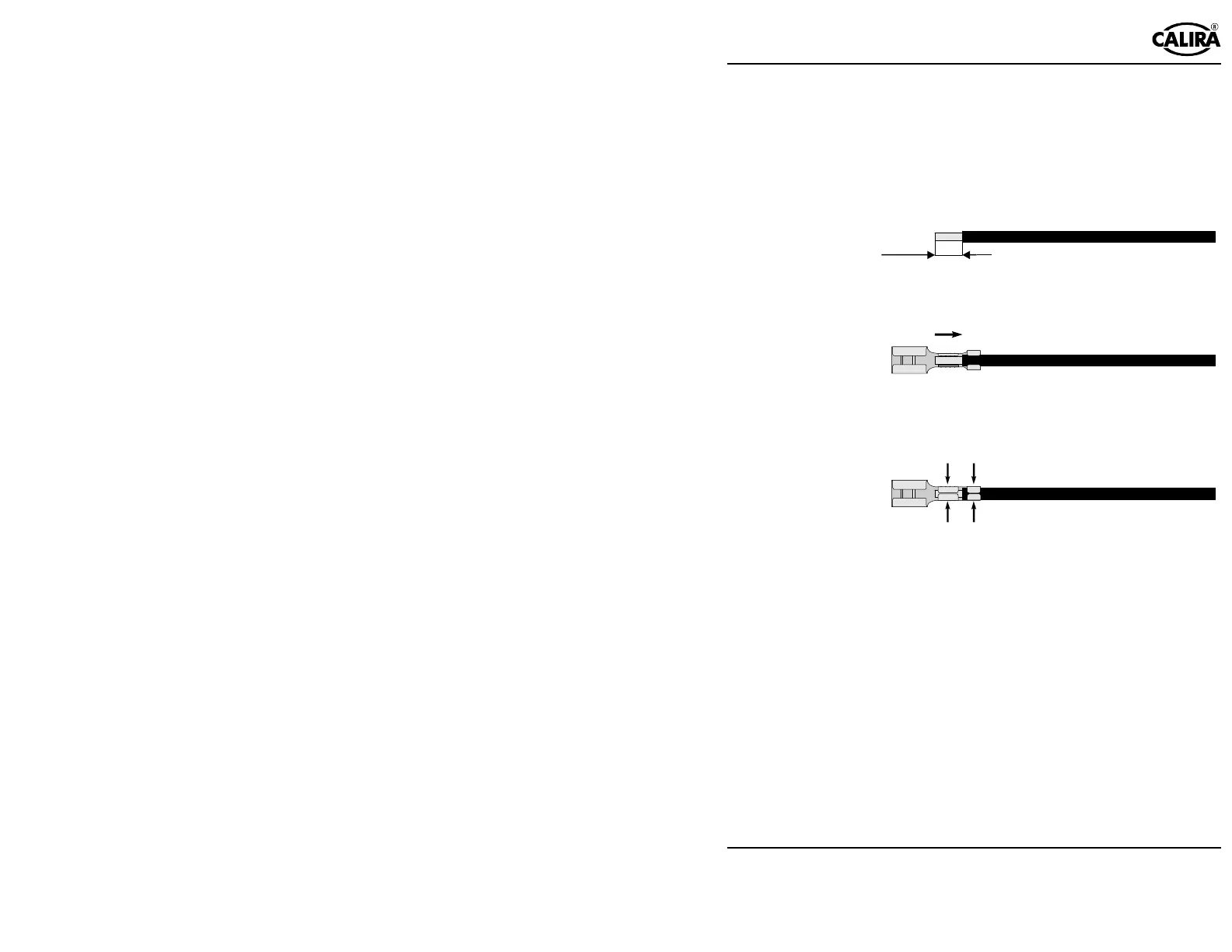

Entfernen Sie die Isolierung am Anschlusskabel auf einer Länge von 5 mm
(Bild 2).
Schieben Sie die Flachsteckhülse so über das Anschlusskabel, dass der abiso-
lierte Teil in der vorderen Klemmung liegt. Die zweite Klemmung muss den
isolierten Teil umschließen (Bild 3).
Befestigen Sie nun das Anschlusskabel an der Flachsteckhülse durch Zusam-
mendrücken der Klemmungen mit einer passenden Crimpzange (Bild 4). Prü-
fen Sie das Anschlusskabel auf festen Sitz in der Flachsteckhülse.
