4.管路
管道内径取决于所需的流量。
提供的内径要保证液体吸入时流速不超过米秒和
泵出时不超过米秒
管道直径永远不允许小于泵的接口尺寸。
连接前应确保管路内部清洁。
所有的管路都应该紧固连接并可靠的支撑以使得它
们不受力，且不会传递应力给泵。
吸入端的管道必须有良好的气密性，并向上倾斜以
避免窝气。
在较大尺寸的水平进水管和泵的进水口之间安装一
变径接头（见图）
对吸水的操作在吸入端安装一带有过滤器的底阀
，该底阀应保持一直浸入水中。
对于从水箱吸水时的操作应安装一止回阀
在泵中心线低于吸水面时应安装一闸阀。
如果提高管网压力须遵守当地规范在出口管路安
装一闸阀以调节出口流量扬程和实际功率
并应安装压力表水头超过米时应在泵和闸阀之
间安装一止回阀以防水锤对泵的损坏
5.电气连接
必须按当地规定，由合格的电工进行接线。
应遵循所有的安全标准.
泵组必须可靠接地。
连接地线到接线盒.标示处
按泵的铭牌上的数据比较供电电压和频率并按线路
图（在接线盒盖内）来接线。
大于等于5.5KW的电机不能直接起动.设置控制箱用星三
角或其它方式起动.
注意:小心不要将垫圈或其他金属件掉进接线盒与定
子之间的开口处,如果掉入了,拆开电机取出异物.
安装一个断路开关并保证各触点至少有@@的位置
间隙对三相电机须按铭牌所示电流提供过载保护装
置见图。
6.起动
注意:永远不要让泵干转即使是短时间的.
在完全充满了液体后启动泵
当泵置于水面之上时吸水操作通过注水口灌满整
个泵体及进水管
当吸入端液面高于泵时正吸上扬程慢慢直至完全
打开进口闸阀灌泵同时保持出口阀门打开排出空气
用手检查轴能否转动
为此目的，小泵在轴端的风扇一侧有一个螺丝改锥
口。
检查旋转方向是否同泵壳上箭头作示方向一致，如
果不对，请断开电源更换任意两相的接线。
起动出口阀门关闭的泵
慢慢打开出口阀门直到得到在铭牌上标注的性能参
数范围的需要的工作点
39
进口管路避免形成窝气

4变径接头5带水平手轮的闸阀6管路稍
向上倾斜避免给泵传递应力7支撑和管
路的固定

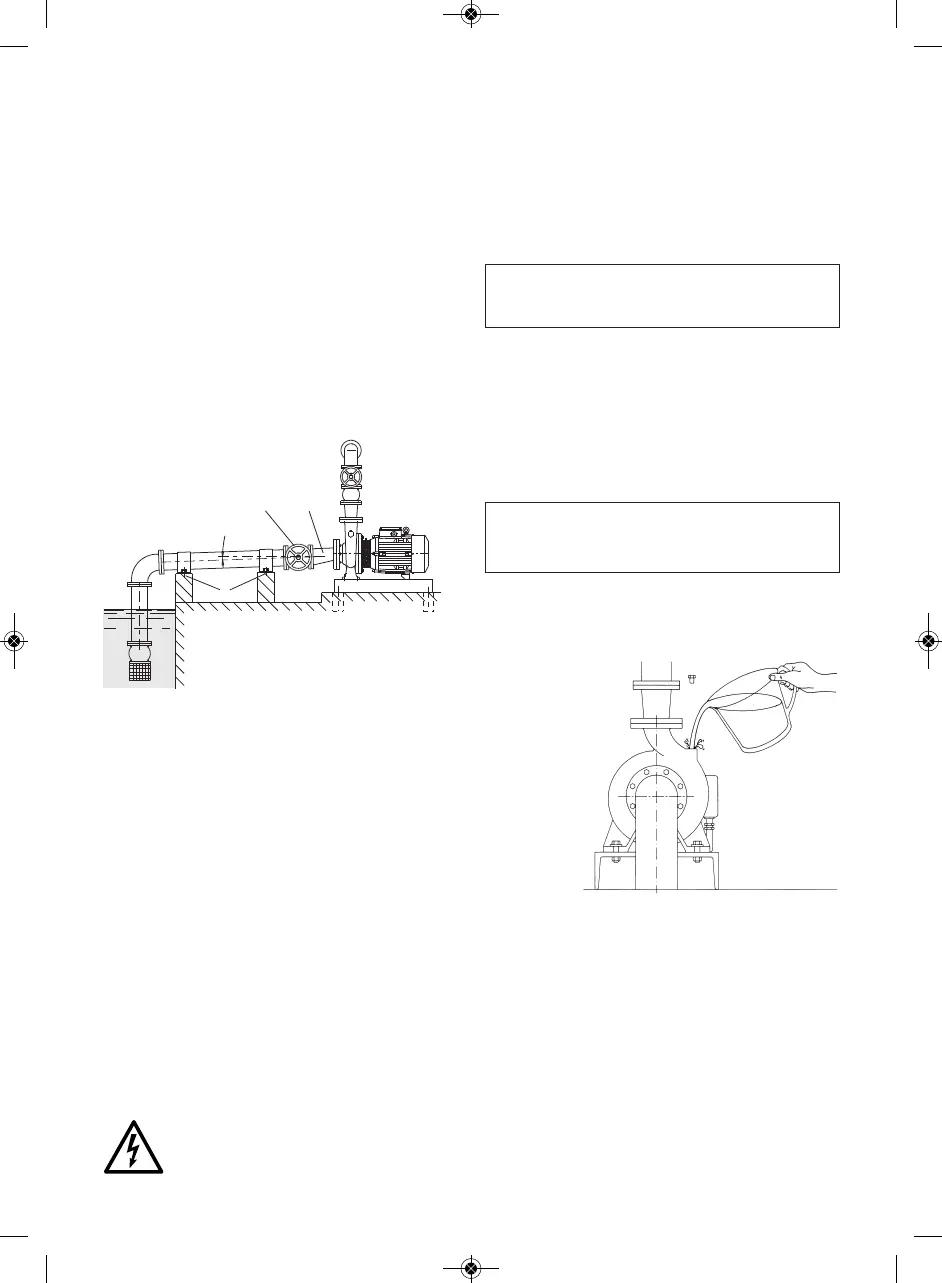

图管路连接
c
ba
d
4.93.040
4.93.141
图灌泵
