M1
BOUT
M2
SW3
PROG
PROG
A
1 2
3
4
5
F
Pag. 2 - Manuale FB00562-IT - ver. 1 - 07/2017- © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
Avvertenze generali
• Importanti istruzioni per la sicurezza delle persone: LEGGERE AT TENTAMENTE!
• L’installazione, la programmazione, la messa in servizio e la manuten zione devono essere eettuate da personale qualificato
ed esperto e nel pieno rispetto delle normative vigenti.
• Indossare indumenti e calzature antistatiche nel caso di intervento sulla scheda elettronica.
• Conservare queste avvertenze.
• Togliere sempre l’alimentazione elettrica durante le operazioni di pulizia o di manutenzione.
• Il prodotto deve essere destinato solo all’uso per il quale è stato espressamente studiato. Ogni altro uso è da considerarsi
pericoloso.
• Il costruttore non può comunque essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed
irragionevoli.

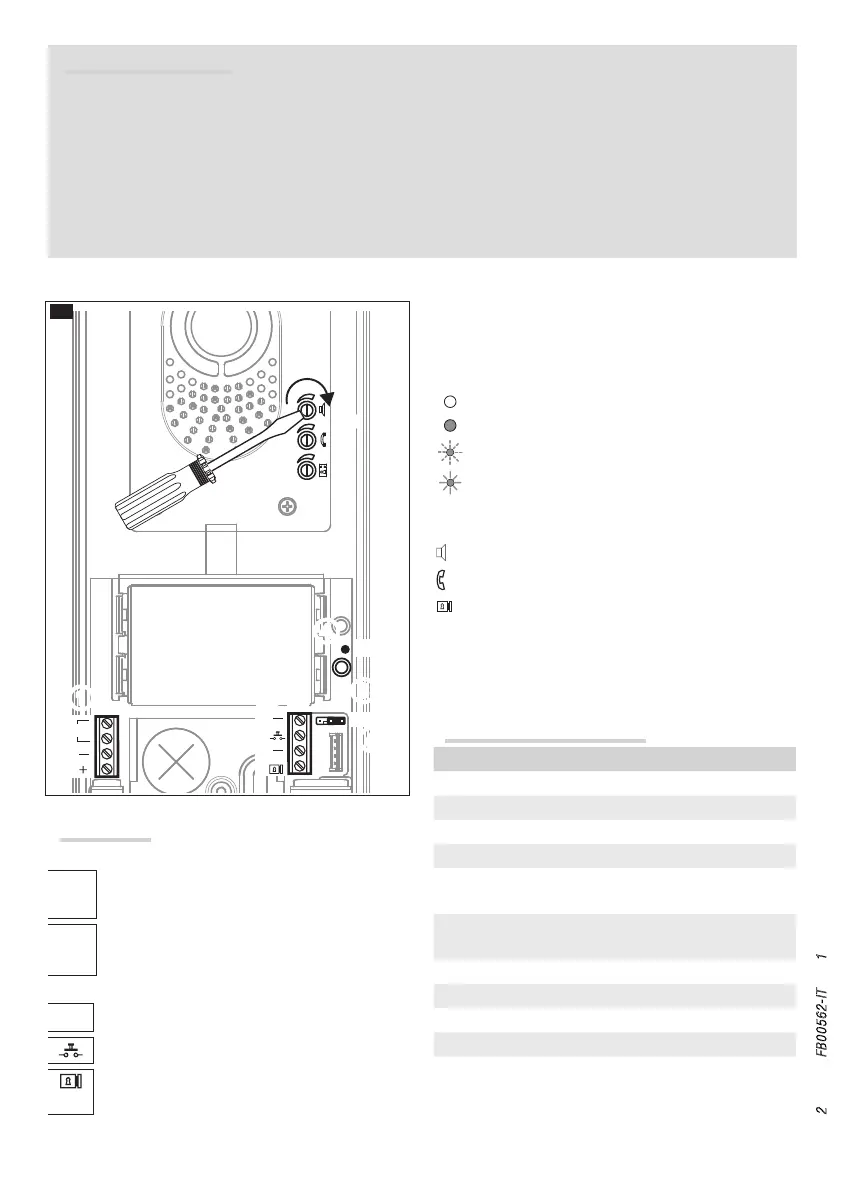

Funzioni A
Morsettiera 1
BOUT Montante
+
Alimentazione 16-18 VDC
–
Morsettiera 2
– Massa
Pulsante apriporta (NA)
–
Elettroserratura
12 V - 1 A max
Tasto PROG 3 e LED PROG 4
Tasto e LED di programmazione (vedi paragrafo ‘Pro-
grammazione’). Il LED PROG può assumere i seguenti
stati:
Spento
Acceso
Lampeggio lento
Lampeggio veloce
Regolazioni 5
Audio altoparlante
audio microfono
elettroserratura 1÷10 s. (default 1 s)
JUMPER
6 SW3: Abilitazione/disabilitazione funzione interco-
municante (vedi paragrafo ‘Programmazione’).
Caratteristiche tecniche
Alimentazione (VDC) 16÷18
Assorbimento (mA max) 250 120
Assorbimento in stand by (mA)
Temperatura di stoccaggio
(°C)
-25/+70
Temperatura di funzionamento
(°C)
-15/+50
Illuminazione minima (LUX)
