CAME FTL Series

1 2 3P 7 10 TS 2 C1 CX
10 11 E
M1 N1 ENC1
DIR10
10 TS 2 C1 CX
TX
2
TX 2
10 2 TX
C
-
+
-
NC
+
-
Pag. 18 - Manuale FA00995-IT - 01/2018 - © CAME S.p.A. -
Istruzioni originali

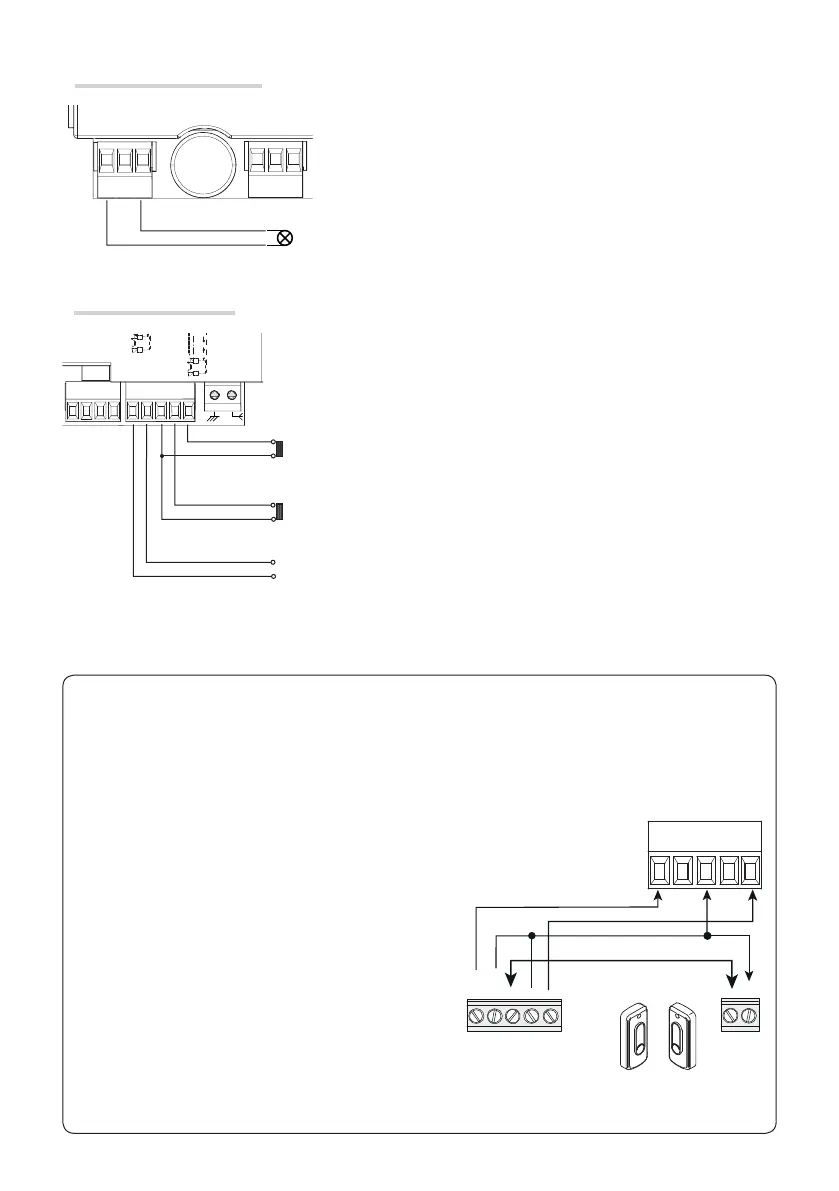

Collegamento fotocellule (contatto NC), vedi programmazione delle
funzioni.
Dispositivi di sicurezza
Collegamento fotocellule in riapertura durante la chiusura (contatto NC),
vedi programmazione delle funzioni.
Collegamento di sicurezza delle fotocellule (test servizi)
Fotocellule
Configurare il contatto C1 o CX (NC), ingresso per dispositivi
di sicurezza tipo fotocellule.
Vedi programmazione delle funzioni ingresso C1 o CX in:
- C1 riapertura durante la chiusura, in fase di chiusura
delle ante, l’apertura del contatto provoca l’inversione del
movimento fino alla completa apertura;
- CX stop parziale, arresto delle ante se in movimento con
conseguente predisposizione alla chiusura automatica (con
chiusura automatica attiva);
- CX attesa ostacolo, arresto delle ante se in movimento
con conseguente ripresa del movimento dopo la rimozione
dell’ostacolo.
Se non vengono utilizzati, i contatti CX e C1 vanno
disattivati in programmazione.
Collegamento lampeggiatore (Portata contatto: 24 V AC/DC - 25 W max)
Dispositivi di segnalazione
