 Iniziare la programmazione eseguendo per prime le funzioni di: Tipo motore, Numero motori,
STOP TOTALE e Auto-apprendimento.

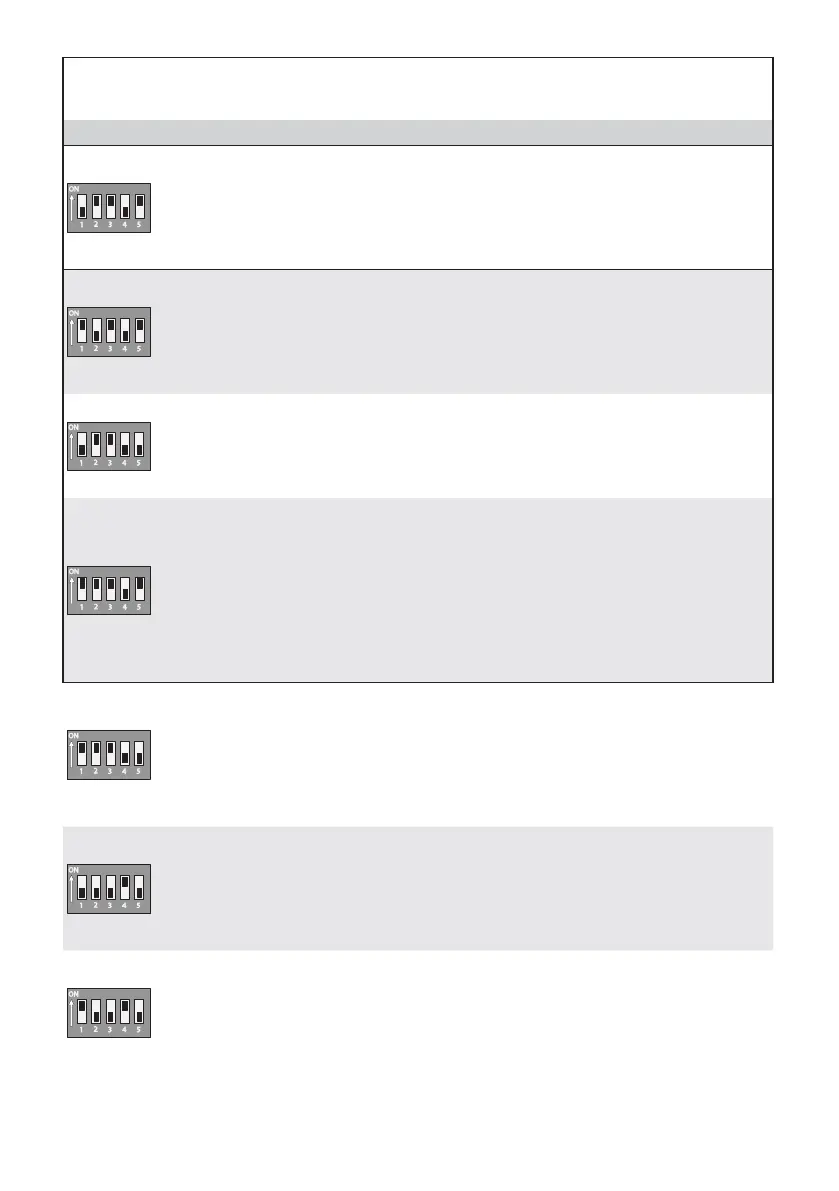

DIP
Descrizione delle funzioni
Tipo motore
Di default, il quadro gestisce i motoriduttori della serie OPP001 e FTL20DGC.
Per gestire i motoriduttori della serie OPS001, BXL04AGS.
selezionare i D IP come indic ato e premere il tas to PRO G sulla scheda. I l LE D rimane acces o e il buzzer suona p er 1 s.
Per ritornare all'impostazione di default, premere di nuovo PROG. Il LED lampeggia e il buzzer suona 2
volte.
Numero motori
Di default, sono configurati due motori.
Per configurare un singolo motore:
selezionare i D IP come indic ato e premere il tas to PRO G sulla scheda. I l LE D rimane acces o e il buzzer suona p er 1 s.
Per ritornare all'impostazione di default, premere di nuovo PROG. Il LED lampeggia e il buzzer suona 2
volte.
STOP TOTALE da pulsante (contatto 1-2)
Di default, la funzione è abilitata.
Per disabilitarla:
selezionare i DIP come indicato e premere il tasto P ROG sulla scheda. Il LED lampeggia e il buzzer suona 2 volte.
Per ritornare all'imposta zione di default, premere di nuovo P ROG. Il LED rimane acceso e il buz zer suona per 1 s.
Auto-apprendimento della corsa (vedi paragrafo Auto-apprendimento)
Selezionare i DIP come indicato e premere il tasto PROG sulla scheda.
L'automazione eseguirà una serie di manovre per la determinazione dei punti di finecorsa. Per
determinare i punti di inizio dei rallentamenti (in apertura e in chiusura) premere PROG quando le ante
raggiungono i punti desiderati.
Durante la taratura, il LED PRG lampeggia. A taratura avvenuta, il buzzer suona per 1 s.
Se la taratura non è andata a buon fine, il LED lampeggia velocemente e il buzzer suona 7 volte.
È possibile interrompere l’operazione di auto-apprendimento della corsa premendo il pulsante di STOP
(se abilitato).
Riapertura durante la chiusura (contatto 2-C1)
Di default, la funzione è disabilitata.
Per abilitarla:
selezionare i DIP come indicato e premere il tasto PROG sulla scheda. Il LED rimane acceso e il buzzer
suona per 1 s.
Per ritornare all'impostazione di default, premere di nuovo PROG. Il LED lampeggia e il buzzer suona 2
volte.
Ingresso su contatto 2-CX
Di default, la funzione è disabilitata.
Per abilitarla:
selezionare i D IP come indic ato e premere il tas to PRO G sulla scheda. I l LE D rimane acces o e il buzzer suona p er 1 s.
Per ritornare all'impostazione di default, premere di nuovo PROG. Il LED lampeggia e il buzzer suona 2
volte.
Stop parziale o attesa ostacolo (contatto 2-CX)
Di default, la funzione è in stop parziale.
Per abilitare l'ATTESA OSTACOLO:
Selezionare i D I P come indicato e premere il t asto PR OG sulla sched a. Il L ED rimane ac ceso e il buz zer suona per 1 s.
Per ritornare all'impostazione di default, premere di nuovo PROG. Il LED lampeggia e il buzzer suona 2
volte.
