CAME FTL Series

M1 N1 ENC1
M2 N2 ENC2
M1 N1 ENC1
M2 N2 ENC2
M N E
M1 N1 ENC1
M2 N2 ENC2
Pag. 29 - Manuale FA00995-IT - 01/2018 - © CAME S.p.A. -
Istruzioni originali
Determinazione dei punti di finecorsa
Fare riferimento al capitolo per l’apertura verso l’interno.
Automazione installata a destra (vista interna).
Automazione installata a sinistra (vista interna).
Per cancelli a un'anta battente.
MARRONE
NERO
BLU
MARRONE
NERO
BLU
Automazione

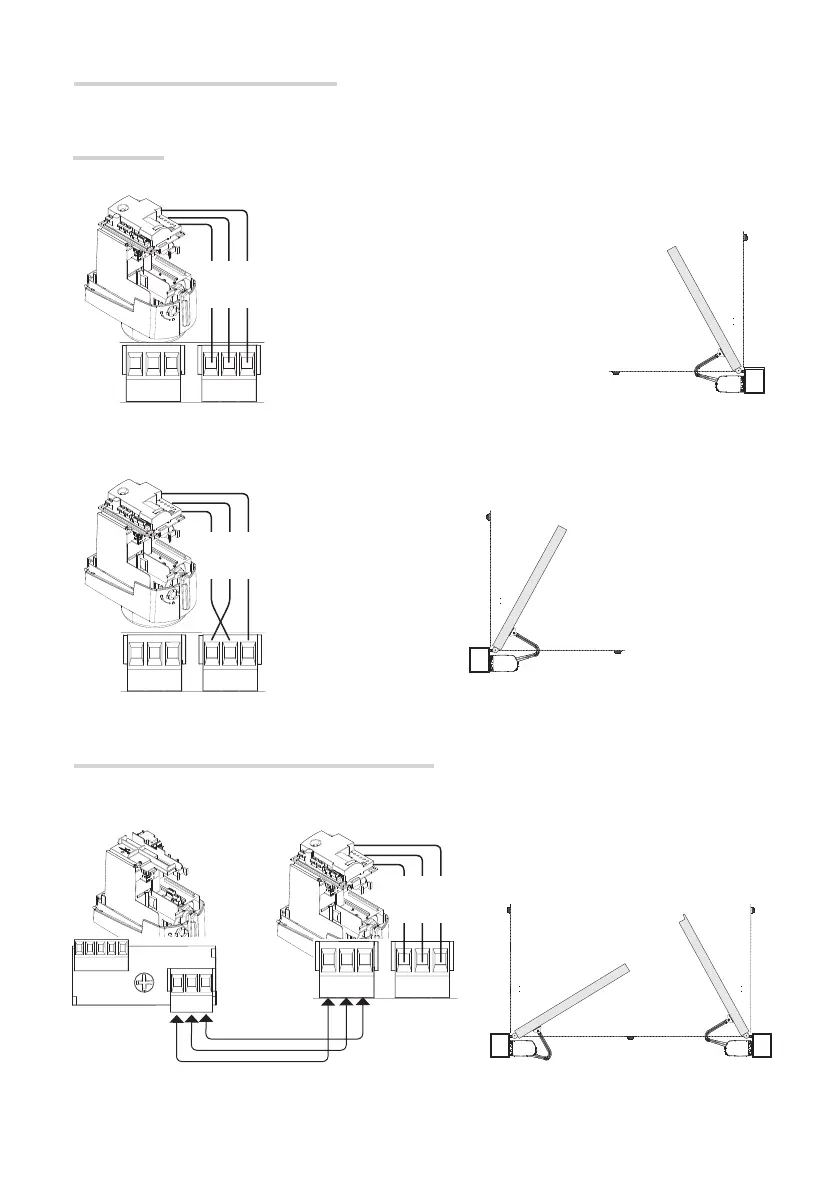

Collegamento dell'automazione e del motoriduttore
Motoriduttore installato a sinistra e
automazione installata a destra (vista interna)
con automazione ritardata in chiusura.
MARRONE
NERO
BLU
