CAME FTL Series - Page 6

1
9
5
4
11
10
7
8
3
12
13
15
2
14
6
16
327
165
272
64
118
100
35
60
100
18
Pag. 6 - Manuale FA00995-IT - 01/2018 - © CAME S.p.A. -
Istruzioni originali
UNI 5931 M8 x 80 2
UNI 5931 M8 x 20 2
UNI 5739 M10 x14 1
UNI 5739 M6 x 10 2
UNI 6955 3,9 x 9,5 1
UNI 6955 3,9 x 13 1
Ø 10 x 39 1
UNI 6593 Ø 6 2
UNI 6592 Ø 12 1
Ø 10 x 45 1
Ø 12 x 26 1
UNI 7474 M8 2
UNI 5588 M8 2

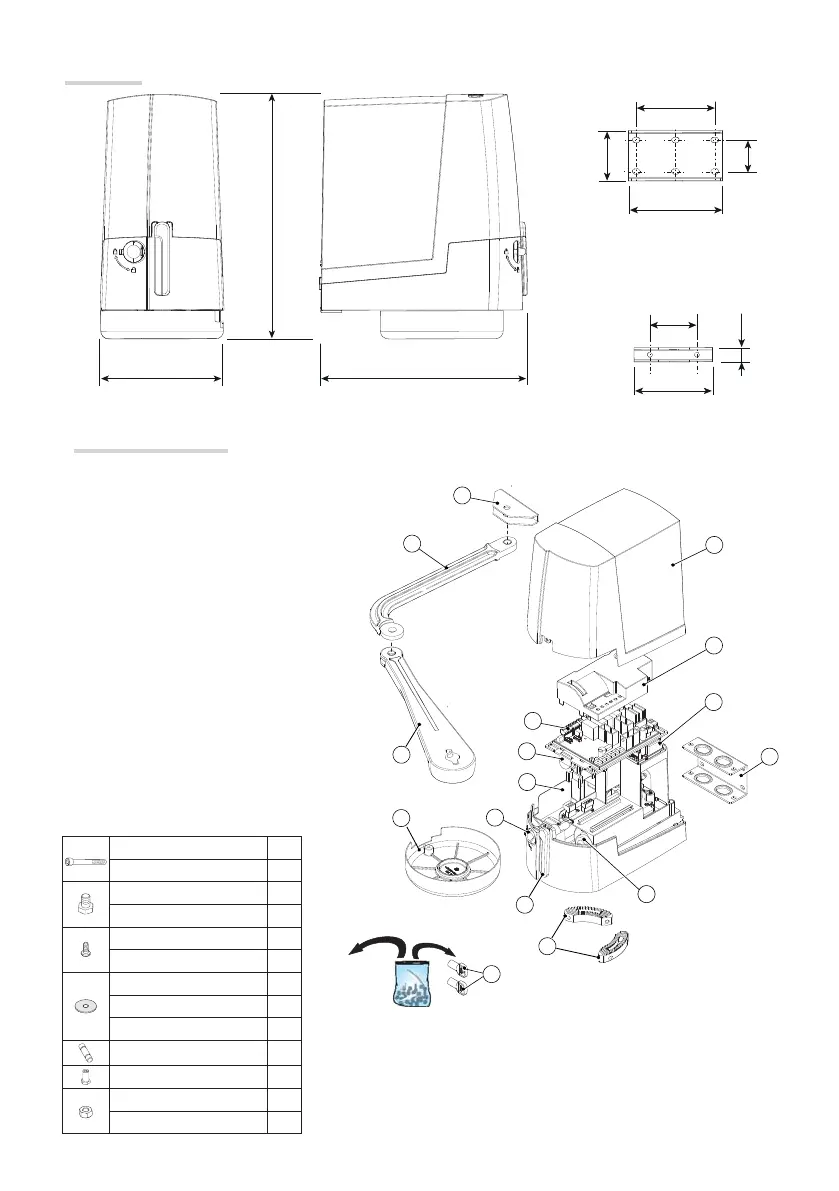

Dimensioni
Descrizione delle parti
1. Coperchio
2. Coperchio di protezione scheda
3. Scheda EMC02
4. Staffa pilastro
5. Motoriduttore
6. Fermo meccanico
7. Leva di sblocco
8. Serratura
9. Supporto porta-schede
10. Porta-schede
11. Scheda elettronica
12. Protezione braccio di trasmissione
13. Braccio di trasmissione
14. Braccio condotto
15. Staffa cancello
16. Chiavi di sblocco
