330
322
*
A
B
120 min
C max
27,5
150 min
(°)
310 max
Pag. 9 - Manuale FA00995-IT - 01/2018 - © CAME S.p.A. -
Istruzioni originali

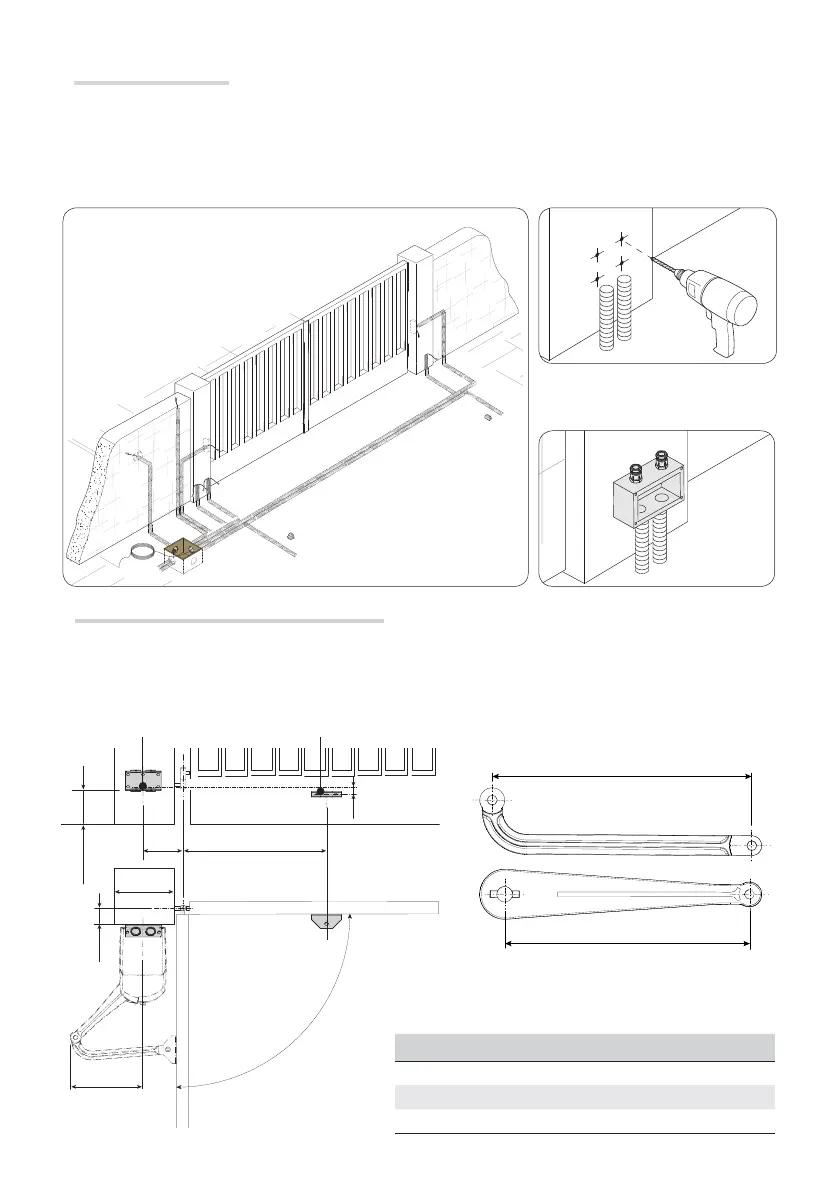

Operazioni preliminari
Predisporre scatole di derivazione e tubi corrugati necessari per i collegamenti provenienti dal pozzetto di
derivazione.
Il numero di tubi dipende dal tipo di impianto e dagli accessori previsti. È necessario predisporre almeno 2 tubi
corrugati dove viene installata l’automazione (
*
sull'anta che apre per prima).
Verifiche quote e dimensioni di applicazione
Determinare il punto di fissaggio della staffa cancello e ricavare il punto di fissaggio della staffa pilastro,
rispettando le quote riportate nel disegno e nella tabella.
STAFFA CANCELLOSTAFFA PILASTRO
Apertura anta (°)
A B C max
90
140 420 150
90
160 ÷ 180 380 150
110
200 ÷ 220 400 50
