-20-
QUAD RO COMANDO
21 345678910O
N
FUSIBILI
LINEA 5A
ZM2
CH2
CH1
AF
FUS.
CENTR.
2A
T.L. T.C.A. TR2M.
21

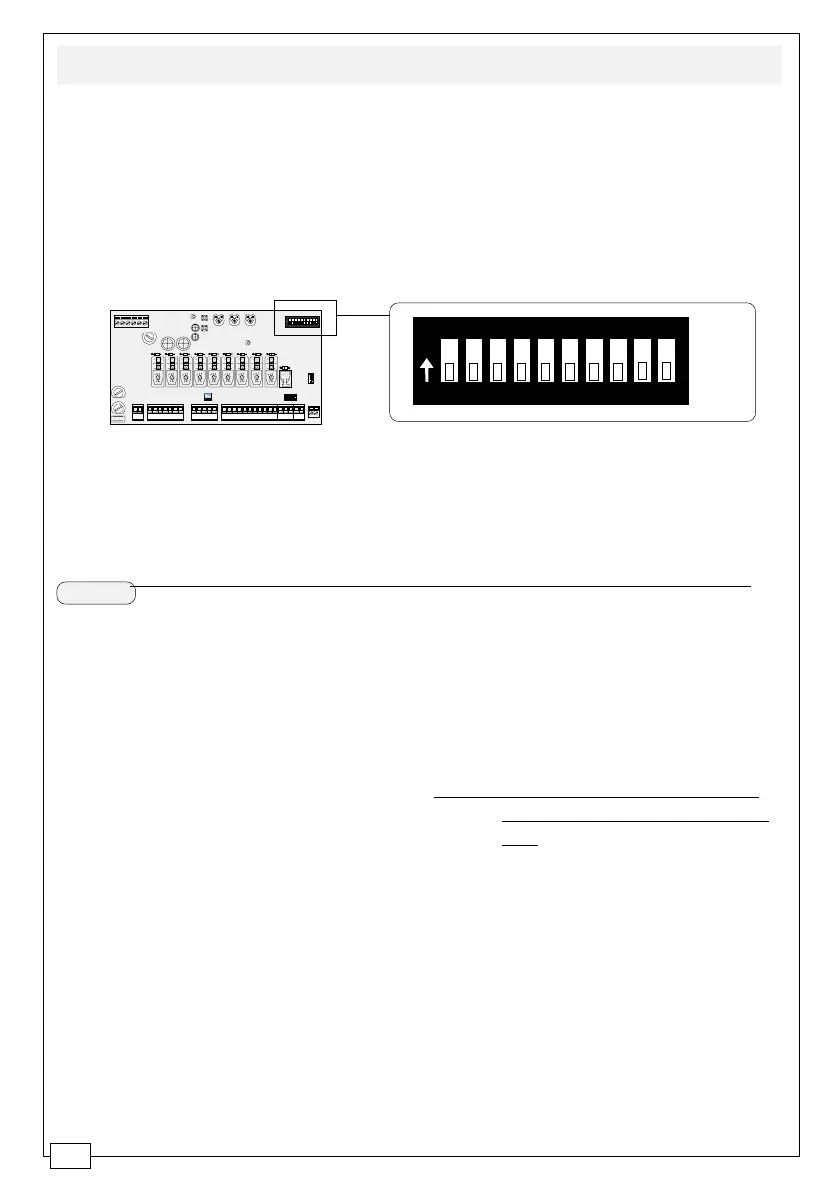

SELEZIONI FUNZIONI -
SELECTION OF FUNCTIONS
- SÉLECTION FONCTIONS
FUNKTIONSWAHL
- SELECCIÓN DE LAS FUNCIONES
DIP-SWITCH 10 VIE
/ 10-WAY DIP-SWITCH
/ DIP-SWITCH 10 VOIES
ZEHNWEG-DIP-SWITCH /
DIP-SWITCH 10 VÍAS
ON
OFF
1 ON Chiusura automatica attivata;
(1OFF-disattivata)
2 ON "Apre-stop-chiude-stop" con
pulsante (2-7) e radiocomando
(scheda AF inserita) attivata;
2 OFF "Apre-chiude" con pulsante (2-
7) e radiocomando (scheda AF
inserita) attivata;
3 ON "Solo apertura" con
radiocomando (scheda AF
inserita) attivata; (3OFF-
disattivata)
4 ON Prelampeggio in apertura e
chiusura attivato; (4OFF-disat.)
5 ON Rilevazione presenza ostacolo
attivato; (5OFFdis.)
6 OFF "Uomo presente" (esclude il
funzionamento del
radiocomando) disattivata;
(6ON - attivata)
7 ON Colpo d'ariete attivato; (per
2
1
3
45
6
7
8910
O
N
ITALIANO
facilitare lo sgancio della
serratura) 7OFF-disattivato
8 OFF Richiusura in fase di apertura o
stop parziale, collegare il
dispositivo di sicurezza ai
morsetti 2-CX (vedi selettore
funzioni a due vie, pag. 23);
(se non vengono utilizzati i dispositivi
su 2-CX, posizionare il dip 8 in
ON)
9 OFF Riapertura in fase di chiusura
attivato; con dispositivo di
sicurezza collegato ai morsetti
2-C1, (se non viene utilizzato il
dispositivo, selezionare il dip in
ON)
10 ON Attivazione test di sicurezza per
la verifica dell'efficenza delle
fotocellule (vedi pag. 18-19)
attivato; (10 OFF-disattivato)
