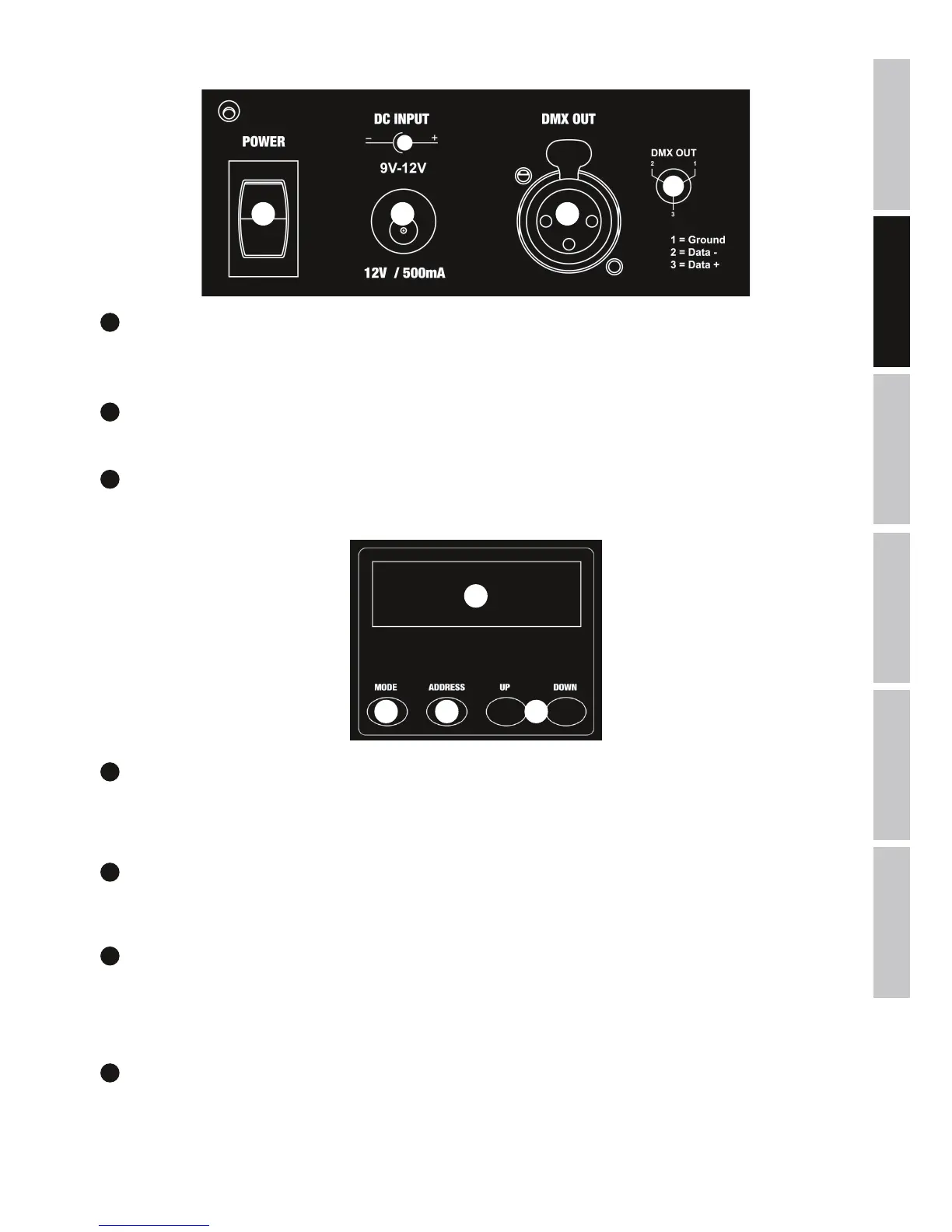

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE
2 1 3
1
KLEINSPANNUNGSBUCHSE
Anschlussbuchse für die Spannungsversorgung des Geräts. Bitte verwenden Sie ausschließlich das mit dem Gerät ausgelieferte Original-Netzteil.
Hinweis: Bei Betrieb mit Netzteil wird die Spannungsversorgung durch Batterie automatisch unterbrochen.
2
POWER
Ein- bzw. Ausschalter.
3
DMX OUT
DMX-Ausgang mit weiblicher 3-Pol XLR-Buchse und Standardbelegung. Verbinden Sie den DMX-Ausgang des DMX-Controllers mit dem
DMX-Eingang Ihres DMX-Geräts mit Hilfe eines DMX-Kabels.
5 6 7
4
4
LC-DISPLAY
Das beleuchtete 2-Zeilen LC-Display zeigt die Nummer des aktuell angewählten Geräts an (FIX 1 - 9), dessen Startadresse und die Kanalnummer
mit dem jeweils eingestellten Wert. Darüber hinaus wird angezeigt, ob das entsprechende DMX-Gerät als RGB, RGBW, oder RGBWA-Gerät angelegt
ist (MODE drücken).
5
MODE
Taste zum Anlegen der DMX-Scheinwerfer, bzw. Scheinwerfer-Gruppen (bis zu 9) als RGB, RGBW, oder RGBWA Geräte (Voraussetzung für die
Auswahl der Farbmakros COLOURS).
6
ADDRESS
Drücken Sie die ADDRESS-Taste, um die DMX-Startadresse des DMX-Controllers für Gerät 1 (Fixture 1) festlegen zu können (Adressenänderung mit
UP und DOWN). Nach der Adressenänderung wiederum mit ADDRESS bestätigen. Die DMX-Startadressen des DMX-Controllers für die Geräte 2 bis
9 verschieben sich dabei automatisch um jeweils 6 Zähler (Beispiel 1: Startadresse Gerät 1 = 001 / Startadresse Gerät 2 = 007 usw., Beispiel 2:
Startadresse Gerät 1 = 080 / Startadresse Gerät 2 = 086 usw.)
7
UP & DOWN
Tasten zum Ändern der DMX-Startadresse des DMX-Controllers für Gerät 1 (Fixture 1).
