29

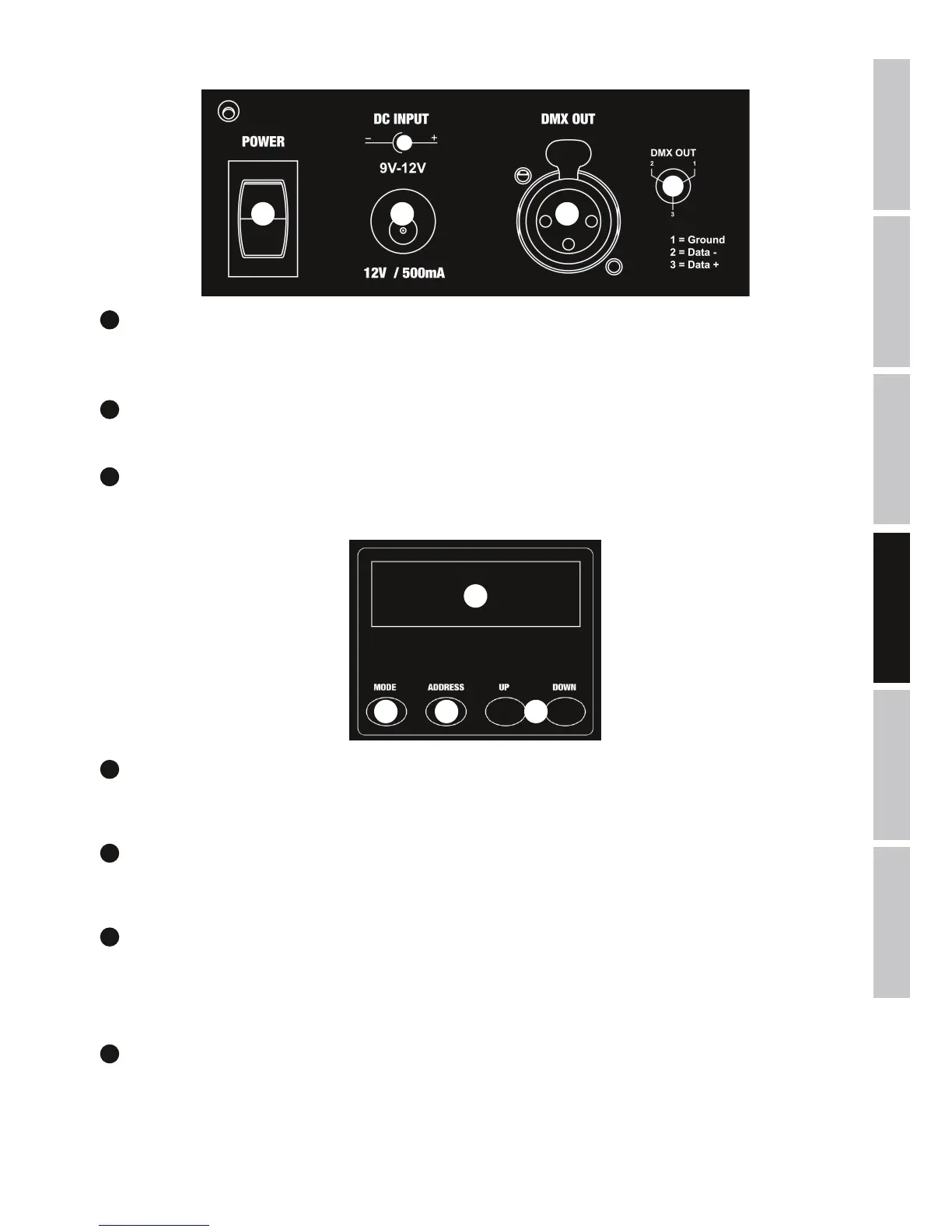

CONEXIONES, CONTROLES E INDICADORES
2 1 3
1
TOMA ELÉCTRICA PARA ADAPTADOR
Toma de alimentación eléctrica del equipo. Use únicamente el adaptador de corriente original suministrado con el equipo.
Nota: Cuando se alimenta el equipo con el adaptador de corriente, la batería se desconecta automáticamente.
2
POWER
Botón de encendido/apagado.
3
DMX OUT
Salida DMX con XLR hembra de 3pines y asignación estándar de pines. Conecte la salida DMX del controlador a la entrada DMX de un
equipo por medio de un cable DMX.
5 6 7
4
4
PANTALLA LCD
La pantalla LCD iluminada de 2 filas muestra el número del equipo actualmente seleccionado (FIX 1 - 9), junto con su correspondiente dirección
inicial y número de canal. Además, indica si el correspondiente equipo DMX está configurado como RGB, RGBW o RGBWA (pulsar MODE).
5
MODE
Botón que sirve para configurar focos DMX, o grupos de focos (máximo 9), como equipos RGB, RGBW o RGBWA (es necesario realizar esto
antes de poder seleccionar las macros de colores COLOURS).
6
ADDRESS
Pulse el botón ADDRESS para ajustar la dirección inicial DMX del controlador DMX para el equipo1 (Fixture1) (la dirección se cambia con
los botones UP y DOWN). Una vez modificada la dirección, pulse de nuevo el botón ADDRESS. La dirección inicial DMX del controlador DMX
para los equipos2 a 9 aumentará automáticamente en incrementos de 6 (ejemplo1: dirección inicial del equipo1= 001 / dirección inicial
del equipo2= 007 etc.; ejemplo2: dirección inicial del equipo1= 080 / dirección inicial del equipo2= 086, etc.)
7
UP y DOWN
Estos botones permiten modificar la dirección inicial DMX del controlador DMX para el equipo1 (Fixture1).
