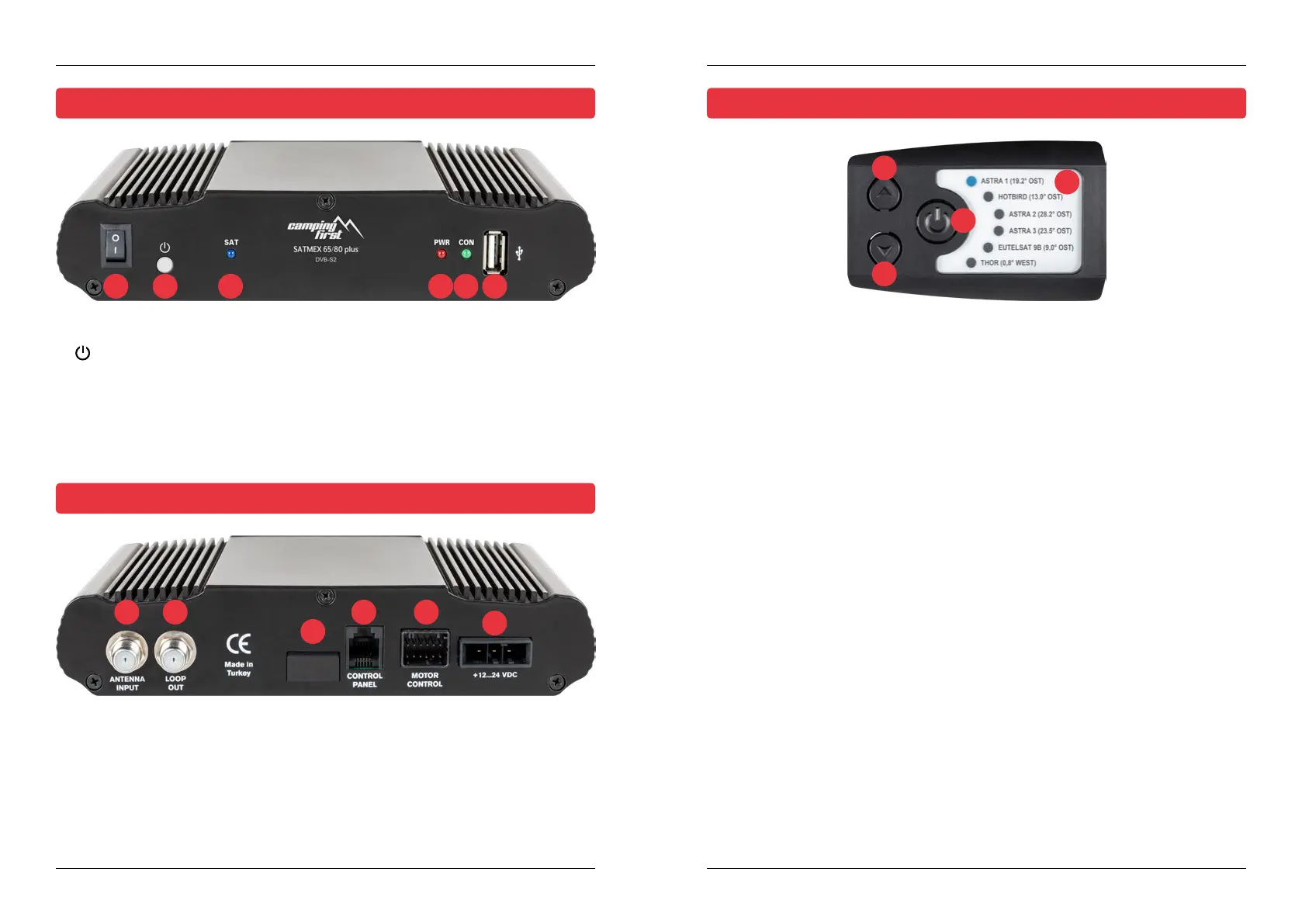

camping first Satmex 65 plus - 2 Steuergerät und Bedienteil; Steuergerät Vorderseite; Steuergerät Rückseite; Bedienteil

1. I/O: Hauptschalter zur Stromversorgung.
2.
: Standby-Taste und Taste zur Verbindung mit einem Mobilgerät via Bluetooth
®
.
3. SAT: LED blinkt langesam bei Satellitensuche, blinkt schnell bei Feinjustierung.
4. PWR: LED leuchtet, wenn das Steuergerät betriebsbereit ist.
5. CON: LED leuchtet, wenn eine Verbindung zum Satelliten besteht.
6. USB: USB-Anschluss für zukünftige Firmware-Updates.
1. p: Wechselt hochwärts zu einem Satelliten.
2. q: Wechselt runterwärts zu einem Satelliten.
3. I/O: Schaltet das Steuergerät in Standby und fährt die Antenne ein.
4. Satellitenliste: Zeigt den aktuell gewählten Satelliten.
1. ANTENNA INPUT: LNB-Eingang für das LNB-Kabel von der Antenne.
2. LOOP OUT: LNB-Ausgang zum Sat-Receiver bzw. TV mit integriertem Receiver.
3. Bluetooth
®
-Empfänger zur Verbindung mit einem Mobilgerät.
4. CONTROL PANEL: Anschluss für das Bedienteil.
5. MOTOR CONTROL: Anschluss für das Steuerkabel zur Antenne.
6. +12...24 VDC: Anschluss zur Stromversorgung (12~24 Volt DC).
