1-3
2-4
5
6
7

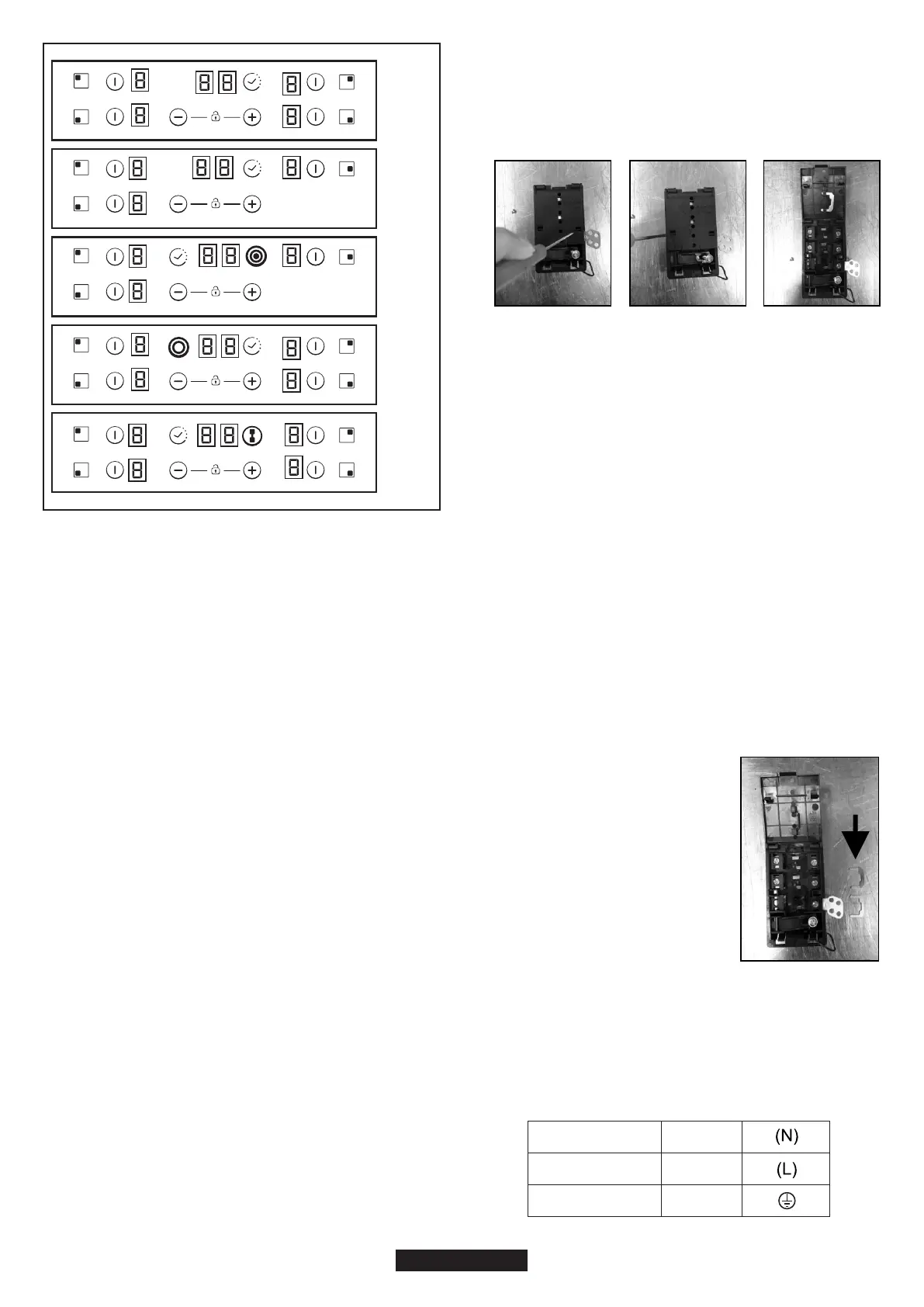

ΔΙΑΤΑΞΗ
7. Γέφυρα
3. ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ
6. Επιλογή ζώνης
Ανάλογα με το μοντέλο
2. "-"
5. Ένδειξη προγραμματισμού ζώνης μαγειρέματος
4. Λυχνία led πρόσθετης ζώνης μαγειρέματος
1. "+"
1
2
5
5
7
3
5
5
6
6
6
6
6
6
5
5
3
1
2
4
5
5
6
6
1
2
3
6
6
6
4
5
5
5
6
6
5
5
3
1
2
5
5
6
6
1
2
3
6
6
6
5
5
5
119 GR
Η ηλεκτρική σύνδεση με την εγκατάσταση θα πρέπει να γίνεται
σύμφωνα με την ονομαστική ισχύ της συσκευής. Αυτή θα πρέπει να
πραγματοποιείται μέσω πολυπολικού ασφαλειοδιακόπτη.
Τριφασική παροχή 220-240 V3
"Η εγκατάσταση πρέπει να συμμορφώνεται με τα πρότυπα και
τις οδηγίες." Ο κατασκευαστής αποποιείται κάθε ευθύνη για
οποιαδήποτε ζημία που μπορεί να προκληθεί από ακατάλληλη ή
αλόγιστη χρήση.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ο κατασκευαστής δεν είναι δυνατό να θεωρηθεί
υπεύθυνος για οποιοδήποτε συμβάν ή τις συνέπειές του, το οποίο
μπορεί να προκύψει κατά τη χρήση μιας συσκευής που δεν είναι
συνδεδεμένη με τη γείωση ή είναι συνδεδεμένη με μία γείωση η
συνέχεια της οποίας είναι ελαττωματική.
Εάν η συσκευή έχει μία έξοδο για πρίζα, πρέπει να τοποθετείται έτσι
ώστε να είναι προσβάσιμη η πρίζα.
Για τυχόν ερωτήσεις σχετικά με το καλώδιο τροφοδοσίας
απευθυνθείτε στην υπηρεσία μεταγοραστικής εξυπηρέτησης ή σε
κάποιον ειδικευμένο τεχνικό.
Τριφασική παροχή 380-415 V2N
Εάν η εστία είναι εφοδιασμένη με καλώδιο τροφοδοσίας ρεύματος,
αυτό πρέπει να συνδέεται μόνο σε παροχή ισχύος 220-240 V μεταξύ
φάσης και ουδέτερου.
Ωστόσο η σύνδεση της εστίας είναι δυνατή σε:
Πριν από οποιαδήποτε ηλεκτρική εργασία να ελέγχετε πάντα την τάση
τροφοδοσίας που αναγράφεται επάνω στον μετρητή του ρεύματος, τη
ρύθμιση του διακόπτη τροφοδοσίας, τη συνέχεια της σύνδεσης με τη
γείωση για την εγκατάσταση και την καταλληλότητα της ασφάλειας.
Το κίτρινο/πράσινο καλώδιο του καλωδίου τροφοδοσίας πρέπει να
συνδέεται με τη γείωση και στην παροχή ρεύματος και στους
ακροδέκτες της συσκευής.
Για να προβείτε στη νέα σύνδεση, ακολουθήστε τις παρακάτω οδηγίες:
Προτού πραγματοποιήσετε τη σύνδεση, βεβαιωθείτε ότι η
Γυρίστε ανάποδα την εστία, με τη γυάλινη πλευρά επάνω στον πάγκο,
προσέχοντας ώστε να προστατευθεί το τζάμι.
εγκατάσταση προστατεύεται από κατάλληλη ασφάλεια και ότι είναι
εφοδιασμένη με καλώδια αρκετά μεγάλης διατομής ώστε να
τροφοδοτούν κανονικά τη συσκευή.
- Στερεώστε το κάλυμμα.
- Τραβήξτε έξω το καλώδιο τροφοδοσίας.
- Ξεγυμνώστε το άκρο κάθε αγωγού του
καλωδίου τροφοδοσίας σε μήκος 10 mm,
λαμβάνοντας υπόψη το μήκος του καλωδίου
που χρειάζεται για τη σύνδεση στο μπλοκ
ακροδεκτών.
- Αφαιρέστε το κάλυμμα.
- Βρείτε τις δύο γλωσσίδες που βρίσκονται πλευρικά.
- Ξεβιδώστε τον σφιγκτήρα του καλωδίου "1".
- Βάλτε το άκρο ενός ίσιου κατσαβιδιού μπροστά από την κάθε
γλωσσίδα "2" και "3", ωθήστε προς τα μέσα και πιέστε.
Για να ελευθερωθεί το καλώδιο τροφοδοσίας:
Εργασίες που πρέπει να εκτελεστούν για την πραγματοποίηση
μίας νέας σύνδεσης:
- Επιλέξτε το καλώδιο τροφοδοσίας σύμφωνα με τις υποδείξεις
στον πίνακα.
- Περάστε το καλώδιο τροφοδοσίας μέσα στον σφιγκτήρα.
- Αφαιρέστε τις βίδες που συγκρατούν το μπλοκ ακροδεκτών, το
οποίο περιλαμβάνει τους διακλαδωτήρες και τους αγωγούς του
καλωδίου τροφοδοσίας.
- Ξεγυμνώστε το άκρο κάθε αγωγού του καλωδίου τροφοδοσίας σε
μήκος 10 mm, λαμβάνοντας υπόψη το μήκος του καλωδίου που
χρειάζεται για τη σύνδεση στο μπλοκ ακροδεκτών.
- - Ανάλογα με την εγκατάσταση και με τη βοήθεια των
διακλαδωτήρων τους οποίους θα πρέπει να έχετε ανακτήσει στην
πρώτη εργασία, στηρίξτε τον αγωγό όπως φαίνεται στο διάγραμμα.
- Βιδώστε τον σφιγκτήρα του καλωδίου.
Σημείωση: σιγουρευτείτε ότι οι βίδες του πίνακα ακροδεκτών
είναι σφιχτές.
Εργασίες που πρέπει να εκτελεστούν για την πραγματοποίηση
μίας νέας σύνδεσης:
- Επιλέξτε το καλώδιο τροφοδοσίας
σύμφωνα με τις υποδείξεις στον πίνακα.
- Περάστε το καλώδιο τροφοδοσίας μέσα
στον σφιγκτήρα.
- Ανάλογα με την εγκατάσταση και με τη
βοήθεια των διακλαδωτήρων τους οποίους
θα πρέπει να έχετε ανακτήσει στην πρώτη
εργασία, στηρίξτε τον αγωγό όπως φαίνεται
στο διάγραμμα.
- Στερεώστε το κάλυμμα.
- Βιδώστε τον σφιγκτήρα του καλωδίου.
Ανοίξτε το κάλυμμα με την ακόλουθη διαδοχική σειρά:
2 31
ΠΡΟΣΟΧΗ:
Εάν χρειαστεί να αντικαταστήσετε το καλώδιο τροφοδοσίας, συνδέστε
τα καλώδια σύμφωνα με τα ακόλουθα χρώματα/κωδικούς:
ΜΠΛΕ
ΚΑΦΕ
ΚΙΤΡΙΝΟ ΠΡΑΣΙΝΟ
Ουδέτερο
Φάση
Γείωση
( )
ΔΙΑΚΛΑΔΩΣΗ
