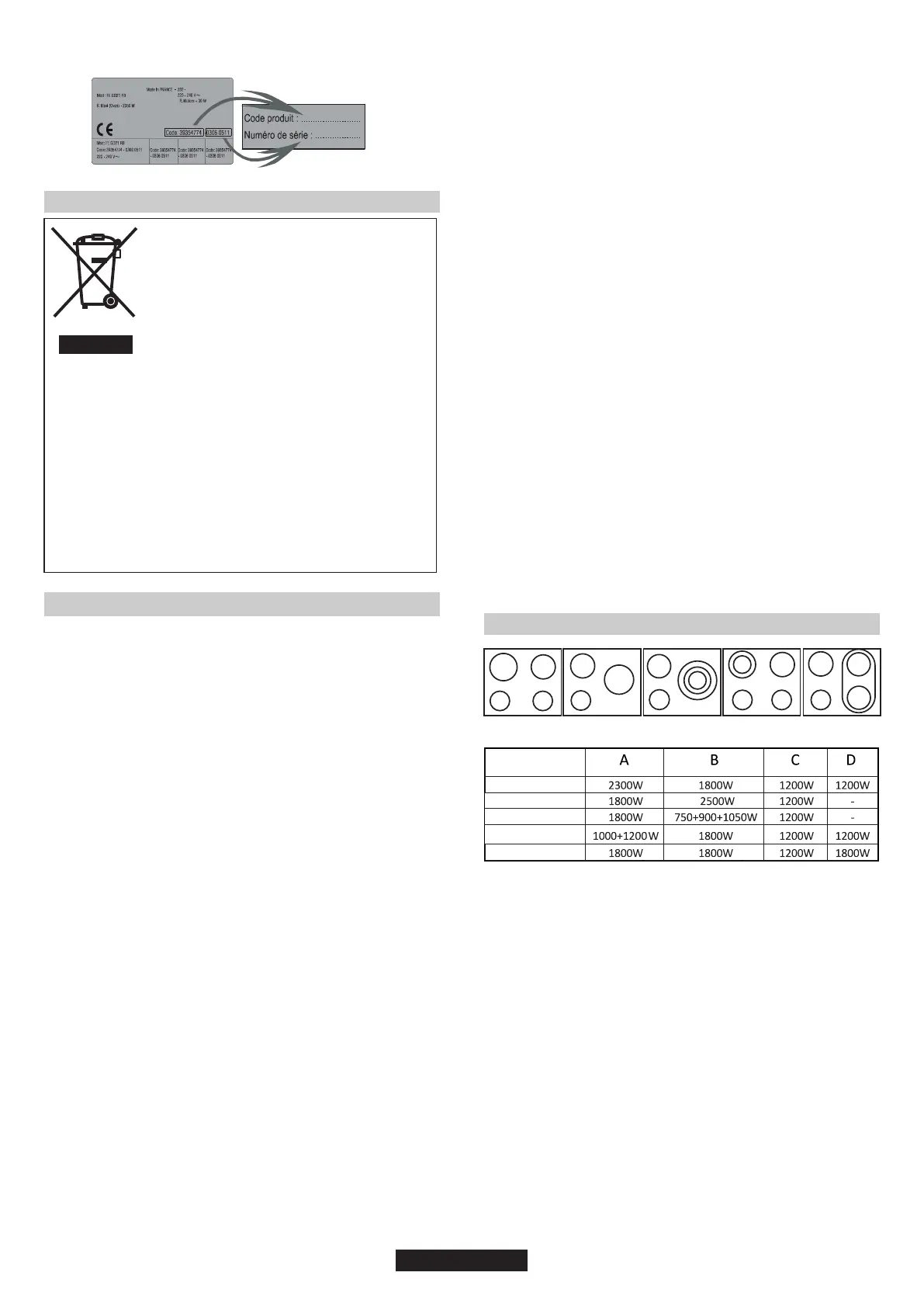

CÓDIGO DE PRODUTO
Placa de Identificação (situada por baixo do fundo da placa)
1. PROTEÇÃO DO AMBIENTE
O REEE contém substâncias poluentes (que
podem ser perigosas para o meio ambiente) e
componentes básicos que podem ser reutilizados.
É importante que os REEE sejam submetidos a
tratamentos específicos, para remover e eliminar
adequadamente todos os poluentes e recuperar e
reciclar todos os materiais.
Os REEE não devem ser tratados como lixo doméstico.
Este equipamento está marcado de acordo com a
Diretiva Europeia 2012/19/UE sobre Resíduos
Elétricos e Equipamento Eletrónico (REEE).
As pessoas desempenham um papel importante para garantir que
os REEE não representam um problema ambiental; é essencial
que sejam cumpridas algumas regras básicas:
Os REEE devem ser entregues nos pontos de recolha
adequados administrados pelo município ou por empresas
registadas. Em muitos países, para grandes REEE, pode estar
disponível a recolha doméstica.
Em muitos Países, quando compra um aparelho novo, o antigo
pode ser devolvido ao retalhista que deve proceder à sua recolha
gratuitamente, numa base de um-para-um, desde que o
equipamento seja de tipo equivalente e tenha as mesmas funções
do equipamento novo fornecido.
2. INSTALAÇÃO
A instalação de um aparelho doméstico é uma operação complicada
que, se não for realizada corretamente, pode afetar seriamente a
segurança de bens, propriedades ou pessoas. Por esta razão, deve
ser realizada por uma pessoa profissionalmente qualificada de
acordo com as normas técnicas.
Certifique-se de que o mobiliário onde o equipamento será instalado e
todos os móveis nas proximidades são fabricados com materiais que
podem suportar temperaturas altas (min 100 °C).
O equipamento pode ser instalado num móvel embutido no modo
"Padrão" (vide a figura 1) ou "Embutida" (vide a figura 2).
A espessura do tampo deve ser entre 25 e 45 mm.
Depois de removida a embalagem, certifique-se de que o
equipamento não está danificado; caso contrário, contacte o
revendedor ou o serviço pós-venda do fabricante.
Nota: As dimensões do perímetro interior são as mesmas para a
instalação padrão
Deixe uma distância de, pelo menos, 55 mm entre a placa e a parede
traseira e de, pelo menos, 150 mm entre a placa e o móvel vertical ou
paredes laterais. Se for instalado um móvel acima da placa, a
distância mínima requerida é de 700 mm.
Ao instalar um exaustor por cima da placa, consulte os requisitos de
instalação específicos para o exaustor, embora em qualquer caso, a
distância entre a placa e o exaustor não possa ser inferior a 700 mm.
(vide a figura 3)
Se a parte inferior da placa estiver adjacente a uma área normalmente
acessível para operações de manutenção ou limpeza, deve ser
colocado um separador 20 mm abaixo da parte inferior da placa. (vide
a figura 4)
Além disso, todos os laminados decorativos devem ser fixos com cola
de alta resistência.
Caso esta recomendação seja ignorada e a instalação seja realizada
por uma pessoa não qualificada, o Fabricante declina qualquer
responsabilidade por qualquer falha técnica do aparelho, resultante
ou não em danos em bens ou propriedades ou que possa provocar
ferimentos em pessoas ou animais.
Não use a placa até a camada de silicone estar completamente seca.
Centre e insira a placa.
- Retire os clipes de fixação do saco de acessórios e aparafuse-os na
posição indicada na caixa inferior. (Não aperte os parafusos de forma
a bloquear os clipes, que devem mover-se livremente) (vide a figura
7)
Não deve colocar um separador se instalar um forno por baixo da
placa, e a distância mínima entre a parte inferior da placa e o forno
não deve ser inferior a 10 mm. Não instale fornos sem arrefecimento
debaixo desta placa e instale o forno cumprindo meticulosamente os
requisitos de instalação do mesmo. (vide a figura 5)
É fornecida com a placa uma junta vedante estanque. Coloque a junta
vedante em volta do fundo da placa conforme a descrição e confirme
de que fica devidamente ajustada para evitar qualquer fuga para os
móveis de apoio. (vide a figura 6)
Retire quatro molas do saco de acessórios e aparafuse-as na caixa
inferior como mostrado na figura. (vide a figura 9)
Pressione os lados da placa até ficar bem apoiadas em todo o seu
perímetro. (vide a figura 10)
INSTALAÇÃO EMBUTIDA
Depois de verificar se a posição da placa é a correta, preencha o
espaço entre a bancada e a placa com um adesivo de silicone.
Aplique uma camada de silicone com um raspador ou com um dedo
humedecido com água e sabão antes de se formar.
Fixação normal:
- Rode os clipes e aperte-os completamente. (vide a figura 8)
- Insira a placa na posição central de corte.
Fixação rápida: (Dependendo do modelo)
(vide a figura 11)
125 PT
3. LIGAÇÃO ELÉTRICA
A
B
C D
A
B
C
A
C
B
C
A B
D
A
B
C
D
ESQUEMA 1-3
ESQUEMA 1-3
ESQUEMA 2-4 ESQUEMA 5 ESQUEMA 6 ESQUEMA 7
ESQUEMA 2-4
ESQUEMA 5
ESQUEMA 6
ESQUEMA 7
