Candy CC64CH - Ochrona Środowiska; Instalacja; Przyłącze Elektryczne

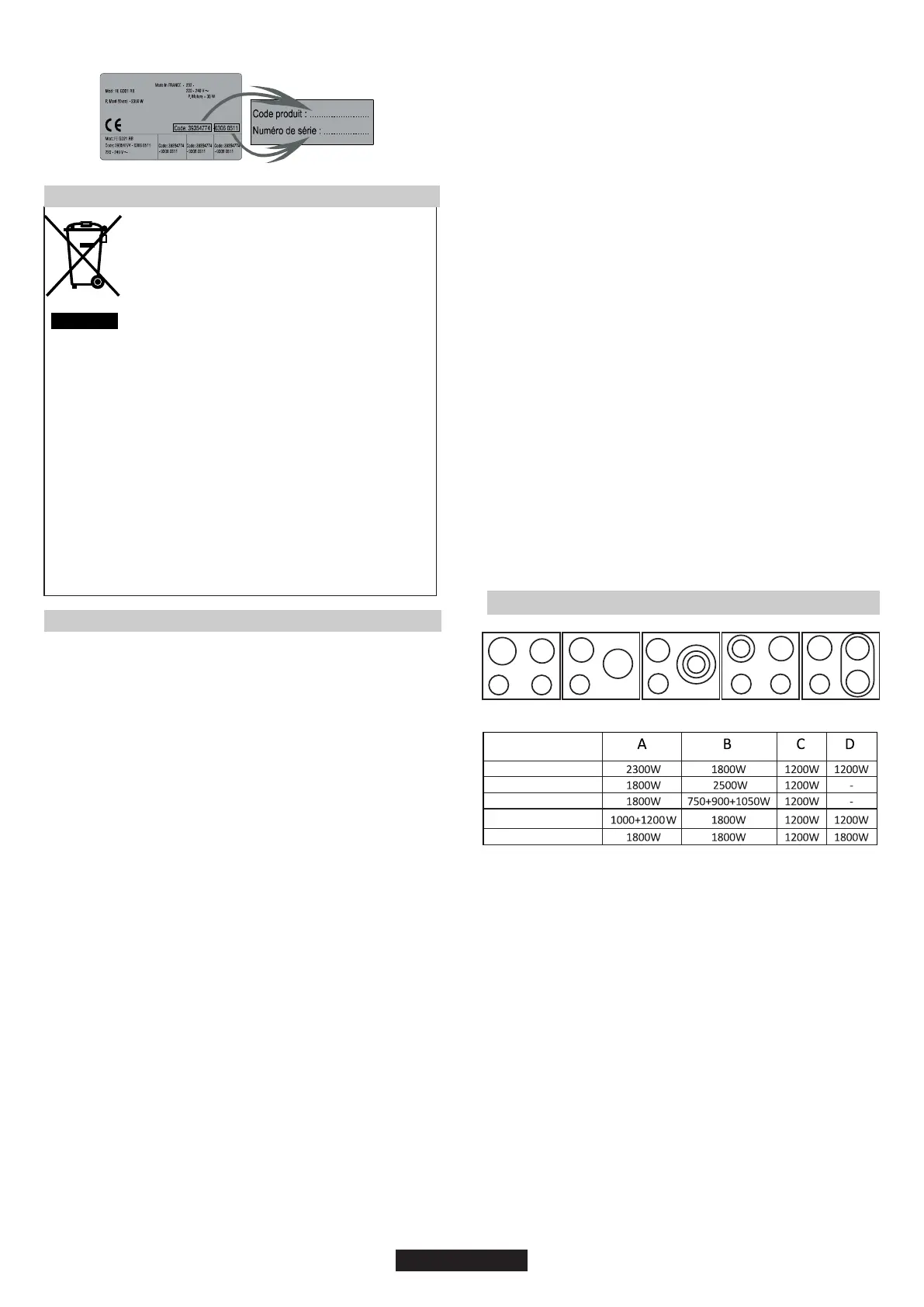

KOD PRODUKTU
Tabliczka znamionowa (znajduje się pod dolną obudową płyty
kuchennej)
1. OCHRONA ŚRODOWISKA
WEEE zawiera zarówno substancje zanieczyszczające
(które mogą powodować negatywne skutki dla
środowiska), jak i podstawowe komponenty (które
mogą zostać ponownie użyte). Ważne jest poddawanie
WEEE specyficznej obróbce, aby usuwać i prawidłowo utylizować
wszelkie elementy zanieczyszczające, a także odzyskiwać i
poddawać recyklingowi wszelkie możliwe materiały.
• WEEE nie powinien być traktowany tak samo jak inne odpady
domowe.
W wielu krajach, kiedy kupuje się nowe urządzenie, stare
urządzenie można zwrócić sprzedawcy, który odbierze je za
darmo na zasadzie „urządzenie za urządzenie”, pod warunkiem,
że urządzenie jest odpowiedniego typu i posiada te same funkcje
co nowy dostarczony sprzęt.
Urządzenie to posiada oznaczenie zgodne z
dyrektywą europejską 2012/19/UE w sprawie
zużytego sprzętu elektrycznego i elektronicznego
(WEEE).
Ludzie mogą odgrywać ważną rolę w zapewnianiu, że WEEE nie
stanie się problemem środowiskowym; ważne jest przestrzeganie
pewnych podstawowych zasad:
• WEEE powinien być przekazywany do właściwych punktów
zbiórki odpadów obsługiwanych przez gminę lub zarejestrowane
przedsiębiorstwa. W wielu krajach w przypadku dużych WEEE
może być przewidziany odbiór bezpośrednio z posesji.
W razie zignorowania powyższego zalecenia i powierzenia instalacji
osobie niewykwalifikowanej producent zrzeka się wszelkiej
odpowiedzialności za usterki techniczne urządzenia, niezależnie od
tego, czy doprowadzą one czy nie do uszkodzeń dóbr lub mienia bądź
obrażeń osób czy zwierząt.
Po wyjęciu urządzenia z opakowania należy się upewnić, czy nie jest
ono uszkodzone. W przeciwnym razie skontaktować się ze
sprzedawcą lub działem obsługi posprzedażowej producenta.
Upewnić się, że mebel, w którym urządzenie to będzie instalowane
oraz wszelkie inne pobliskie meble wykonane są z materiałów
odpornych na działanie wysokich temperatur (min. 100°C).
Ponadto wszystkie powłoki dekoracyjne powinny być umocowane
przy użyciu kleju o wysokiej wytrzymałości.
Urządzenie może być wbudowane w mebel w sposób standardowy
(patrz rysunek 1) lub wpuszczany w blat (patrz rysunek 2).
Instalacja urządzenia domowego to dosyć skomplikowana czynność,
która - jeśli zostanie przeprowadzona nieprawidłowo - może mieć
poważne skutki dla bezpieczeństwa dóbr, mienia lub osób. Dlatego
powinny ją przeprowadzać odpowiednio wykwalifikowane osoby
zgodnie z obowiązującymi przepisami technicznymi.
47 PL
Należy pozostawić odległość wynoszącą przynajmniej 55 mm
pomiędzy płytą kuchenną i ścianką tylną oraz przynajmniej 150 mm
pomiędzy płytą kuchenną i pionowym meblem lub ścianami na stronie
bocznej. Jeśli nad płytą kuchenną instalowany jest mebel, minimalna
wymagana odległość to 700 mm.
Jeśli dolna część płyty kuchennej przylega do miejsca, które zwykle
jest dostępne i wykonuje się w nim czyszczenie lub inne czynności,
należy 20 mm pod dolną częścią płyty kuchennej umieścić element
oddzielający. 4(patrz rysunek )
W przypadku instalacji okapu kuchennego nad płytą kuchenną należy
zapoznać się z wymogami w zakresie instalacji okapu kuchennego,
jednak zazwyczaj odległość pomiędzy płytą kuchenną i okapem nie
powinna być mniejsza niż 700 mm. (patrz rysunek 3)
Uwaga: Wymiary obwodu wewnętrznego są jednakowe jak w
przypadku instalacji standardowej
Blat kuchenny powinien mieć grubość od 25 do 45 mm.
Po upewnieniu się, że pozycja płyty kuchennej jest prawidłowa
wypełnić szczelinę pomiędzy blatem kuchennym a płytą silikonem.
Wyrównać warstwę silikonu specjalną szpachelką lub palcem
zwilżonym wodą z mydłem, zanim silikon stwardnieje.
Szybki montaż: (W zależności od modelu)
W przypadku instalowania pod płytą kuchenną piekarnika element
oddzielający nie jest wymagany, a minimalna odległość pomiędzy
dolną częścią płyty kuchennej i piekarnikiem nie powinna być
mniejsza niż 10 mm. Nie instalować pod płytą kuchenną
nieochłodzonego piekarnika i zainstalować piekarnik zgodnie z
wymogami w zakresie jego instalacji. 5(patrz rysunek )
Normalny montaż:
Do płyty kuchennej dołączono wodoszczelną uszczelkę. Ułożyć
uszczelkę wokół dolnej części płyty zgodnie z opisem i upewnić się,
że jest ona prawidłowo umocowana, aby uniknąć wycieków do
znajdującego się pod nią mebla. 6(patrz rysunek )
- Wyjąć z worka z akcesoriami zaczepy mocujące i przykręcić je w
miejscu wskazanym na dolnej obudowie. (Nie dokręcać śrub do
zaczepów mocujących, powinny się one swobodnie poruszać). (patrz
rysunek )7
- Umieścić płytę w środkowej części wycięcia w blacie.
- Obrócić zaczepami i całkowicie je dokręcić. (patrz rysunek 8)
Wyśrodkować i włożyć płytę na miejsce.
Wyjąć z worka z akcesoriami cztery sprężyny i przykręcić je dolnej
obudowy, jak pokazano na rysunku. (patrz rysunek )9
Docisnąć boki płyty do momentu, w którym będzie ona całkowicie
oparta o blat na całym jej obwodzie. 0(patrz rysunek 1 )
INSTALACJA PRZEWIDUJĄCA WPUSZCZENIE W BLAT
Nie używać płyty kuchennej, dopóki warstwa silikonu nie będzie
całkowicie sucha. 1(patrz rysunek 1 )
2. INSTALACJA
3. PRZYŁĄCZE ELEKTRYCZNE
A
B
C D
A
B
C
A
C
B
C
A B
D
A
B
C
D
UK ŁAD NR 1-3
UK ŁAD NR 1-3
UK ŁAD NR 2-4 UK ŁAD NR 5 UK ŁAD NR 6 UK ŁAD NR 7
UK ŁAD NR 2-4
UK ŁAD NR 5
UK ŁAD NR 6
UK ŁAD NR 7
