UK ŁAD NR
5. Wskaźnik programowania strefy gotowania
7. Strefa połączona
2. „-”
3. MINUTNIK
W zależności od modelu
1. „+”
6. Wybór strefy
4. Dioda dodatkowej strefy gotowania
1
2
5
5
7
3
5
5
6
6
6
6
6
6
5
5
3
1
2
4
5
5
6
6
1
2
3
6
6
6
4
5
5
5
6
6
5
5
3
1
2
5
5
6
6
1
2
3
6
6
6
5
5
5
Instalacja musi być zgodna z obowiązującymi normami i
przepisami”. Producent zrzeka się wszelkiej odpowiedzialności
za jakiekolwiek uszkodzenia, które mogą być efektem
nieprawidłowego lub nierozsądnego użytkowania urządzenia.
OSTRZEŻENIE: Producent nie ponosi odpowiedzialności za
jakiekolwiek wypadki lub ich konsekwencje, które mogą mieć miejsce
podczas użytkowania urządzenia nieuziemionego lub którego
uziemienie nie ma zapewnionej prawidłowej ciągłości.
W razie jakichkolwiek pytań dotyczących kabla zasilającego należy
się zwracać do działu obsługi posprzedażowej lub do
wykwalifikowanego technika.
Aby wykonać nowe przyłącze, należy postępować zgodnie z
poniższymi instrukcjami:
Można również podłączyć płytę kuchenną do następujących źródeł
zasilania:
Trójfazowe 220-240 V3
Przyłącze elektryczne do instalacji powinno zostać wykonane
zgodnie z mocą znamionową urządzenia; należy zastosować
wyłącznik wielobiegunowy.
Jeśli urządzenie posiada wyjście gniazdowe, musi być tak
zainstalowane, aby możliwy był dostęp do takiego wyjścia.
Przed podjęciem jakichkolwiek czynności w zakresie instalacji
elektrycznej należy sprawdzić za pomocą miernika elektrycznego
napięcie zasilania, regulację wyłącznika głównego, ciągłość
uziemienia i prawidłowość zastosowanego bezpiecznika.
Jeśli płyta kuchenna jest wyposażona w kabel zasilający, powinien on
być podłączony do zasilania 220-240 V uwzględniającego właściwe
fazy i przewód neutralny.
Żółto-zielony przewód kabla zasilającego musi być podłączony do
uziemienia zarówno źródła zasilania, jak i zacisków urządzenia.
Trójfazowe 380-415 V2N
Odwrócić płytę kuchenną tak, aby szklana strona była oparta o blat
kuchenny, dbając o odpowiednie zabezpieczenie powierzchni
szklanej.
Przed wykonaniem przyłącza upewnić się, że instalacja jest
zabezpieczona odpowiednim bezpiecznikiem i że posiada przewody
o odpowiednim przekroju, by możliwe było prawidłowe zasilanie
urządzenia.
- odkręcić zacisk kabla „1”;
- znaleźć dwa zaczepy znajdujące się na bokach;
- wyjąć pokrywę.
- umieścić końcówkę płaskiego śrubokręta w przedniej części
zaczepu „2” i „3”, docisnąć do wewnątrz i nacisnąć;
- Odkręcić śruby mocujące kostkę zaciskową, która zawiera
boczniki i przewody kabla zasilającego;
- Wyciągnąć przewód zasilający.
Odłączanie przewodu zasilającego:
Czynności, jakie należy przeprowadzić w celu wykonania
nowego przyłącza:
- Przełożyć kabel zasilający do zacisku;
- Przykręcić zacisk kabla.
- Przełożyć kabel zasilający do zacisku;
- Odizolować końcówkę każdego przewodu
kabla zasilającego na długości 10 mm,
uwzględniając wymaganą długość kabla do
podłączenia do kostki zaciskowej;
- Wybrać kabel zasilający zgodnie z zaleceniami widocznymi w
tabeli;
- Zamocować pokrywę;
Czynności, jakie należy przeprowadzić w celu wykonania
nowego przyłącza:
- Wybrać kabel zasilający zgodnie z
zaleceniami widocznymi w tabeli;
- W zależności od typu instalacji należy użyć
boczników, które pozyskano podczas
pierwszej czynności i umocować przewód,
jak pokazano w tabeli;
Uwaga: należy się upewnić, że śruby płyty zaciskowej są
prawidłowo dokręcone.
- - Zgodnie z instalacją, posługując się bocznikami, które
pozyskano podczas pierwszej czynności, umocować przewód, jak
pokazano na schemacie;
- Odizolować końcówkę każdego przewodu kabla zasilającego na
długości 10 mm, uwzględniając wymaganą długość kabla do
podłączenia do kostki zaciskowej;
- Zamocować pokrywę;

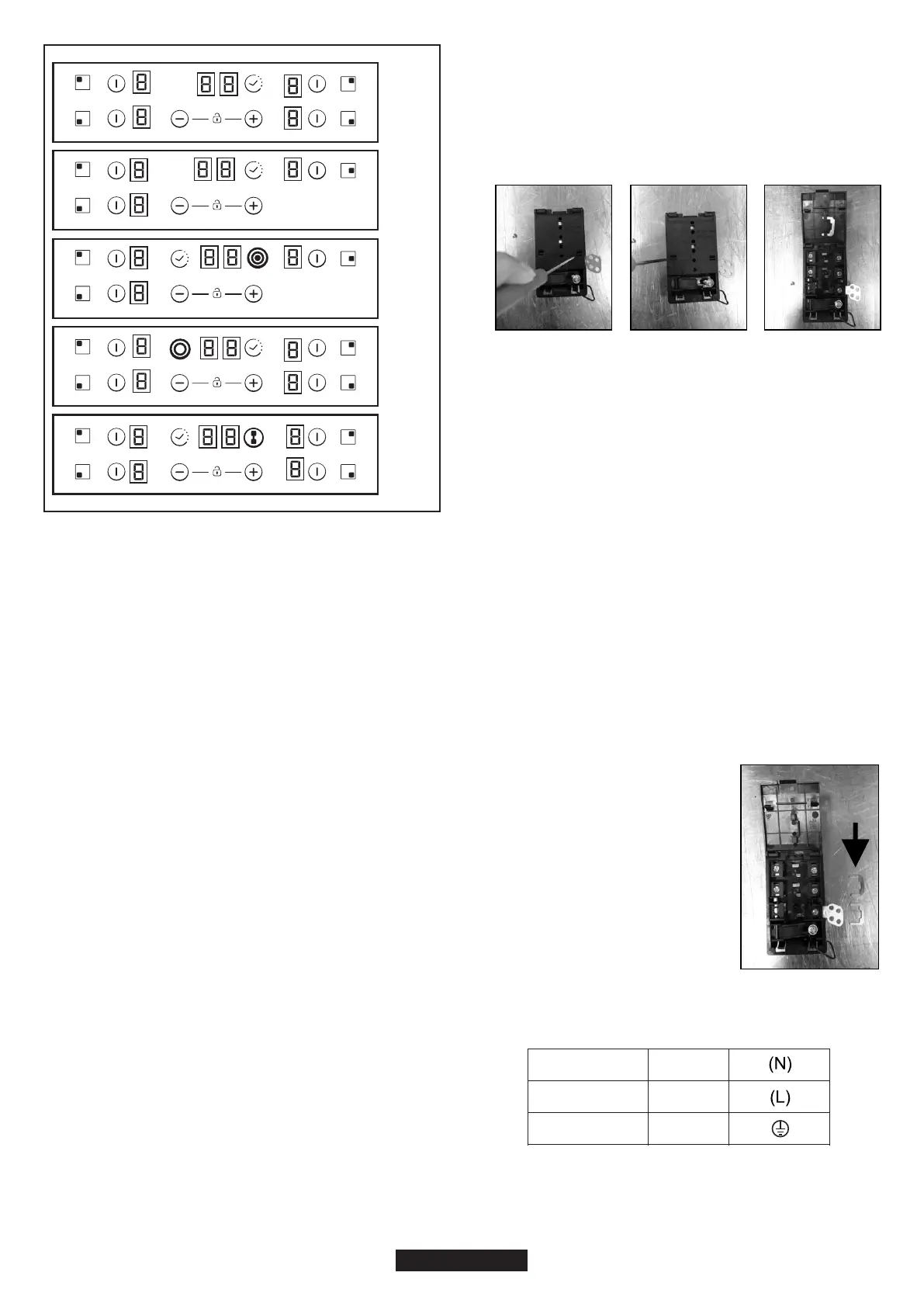

Otworzyć pokrywę w następującej kolejności:
2 31
UWAGA:
Jeśli konieczna jest wymiana kabla zasilającego, należy podłączyć
przewody zgodnie z następującymi kolorami/kodami:
NIEBIESKI
BRĄZOWY
ŻÓŁTO-ZIELONY
Neutralny
Faza
Uziemienie
( )
BOCZNIK
