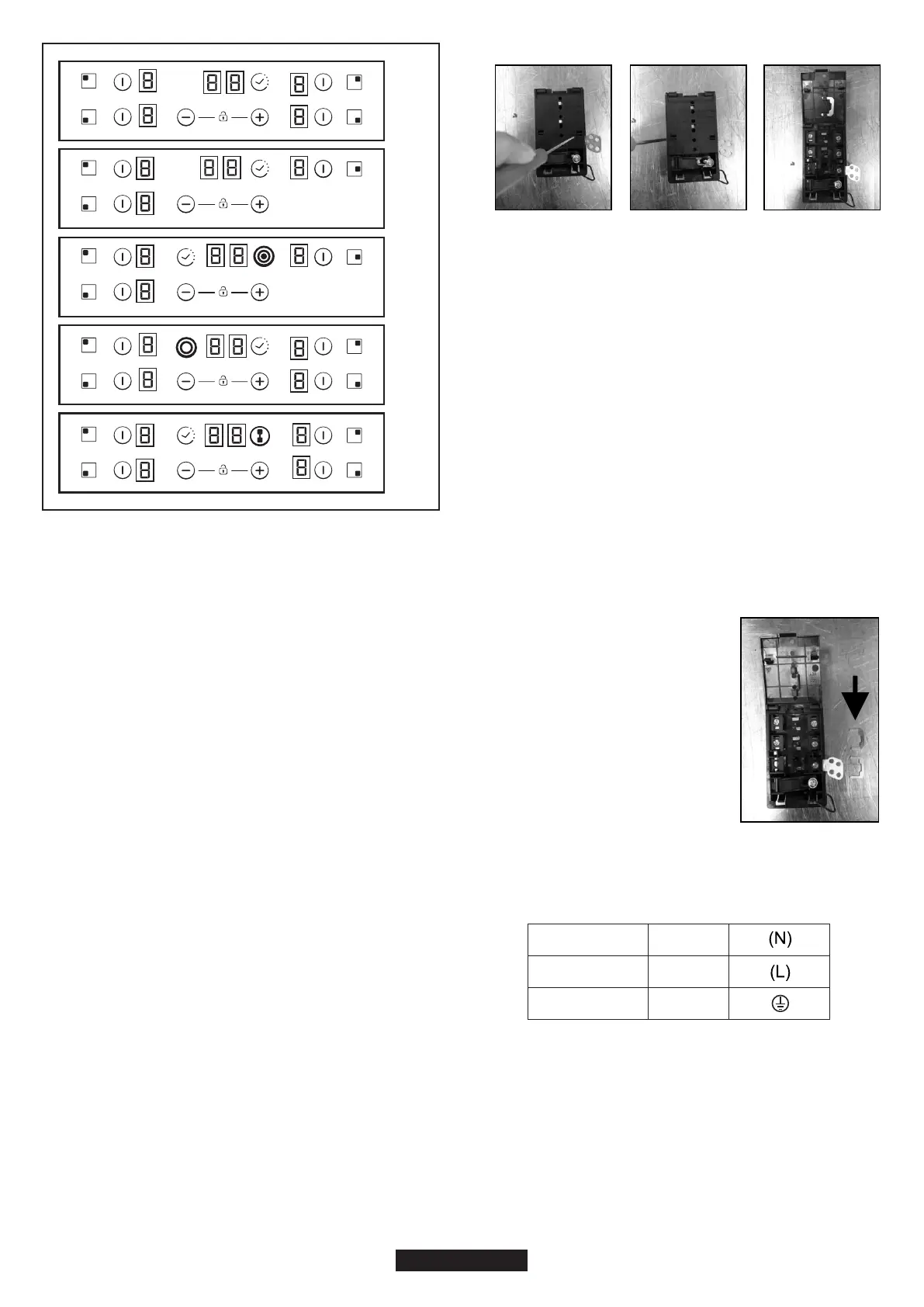

USPORIADANIE
V závislosti od modelu
1. „+“
2. „-“
5. Kontrolka programovania varnej zóny
6. Výber zóny
7. Premostenie
3. ČASOVAČ
4. Kontrolka prídavnej varnej zóny
1
2
5
5
7
3
5
5
6
6
6
6
6
6
5
5
3
1
2
4
5
5
6
6
1
2
3
6
6
6
4
5
5
5
6
6
5
5
3
1
2
5
5
6
6
1
2
3
6
6
6
5
5
5
133 SK
Elektrické pripojenie k systému je nutné vykonať podľa menovitého
výkonu spotrebiča. Malo by sa to vykonať pomocou vypínača s
otvormi.
Tri fázy 220-240 V3 Tri fázy 380-415 V2N.
Akékoľvek otázky týkajúce sa napájacieho kábla smerujte na
popredajný servis alebo kvalifikovaného technika.
Žltozelený vodič napájacieho kábla musí byť pripojený k
uzemňovacím svorkám napájania aj zariadenia.
Ak má zariadenie sieťovú zásuvku, musí byť nainštalované tak, aby
bola zásuvka dostupná.
„Inštalácia musí zodpovedať normám a smerniciam.“
Výrobca odmieta akúkoľvek zodpovednosť za poškodenie, ktoré by
mohlo byť spôsobené nevhodným alebo neprimeraným použitím.
Ak chcete vytvoriť nové pripojenie, postupujte nasledovne: Pred
vytvorením pripojenia sa uistite, že inštalácia je chránená vhodnou
poistkou, a že je vybavená vodičmi s dostatočne veľkým prierezom na
normálne napájanie zariadenia.
Obráťte varnú dosku sklenenou stranou na pracovnú plochu, pričom
sklenenú plochu vhodne chráňte.
VAROVANIE: Výrobca nemôže niesť zodpovednosť za žiadnu
udalosť alebo jej dôsledky, ktoré by mohli vzniknúť pri používaní
neuzemneného zariadenia alebo zariadenia pripojeného k
uzemneniu s nefunkčnou kontinuitou. Pred každou elektrickou
operáciou skontrolujte napájacie napätie, ktoré je uvedené na
elektromere, nastavenie ističa, kontinuitu uzemnenia zariadenia a
vhodnosť poistky.
Ak je varná doska napájaná napájacím káblom, môže byť pripojený
len k napájaciemu napätiu 220–240 V medzi fázou a nulovým
vodičom.
Varnú dosku je však možné pripojiť k:
Otvorte kryt nasledujúcim postupom:
- nájdite dve príchytky na bokoch,
Uvoľnenie napájacieho kábla.
- Vytiahnite napájací kábel.
- Zvoľte napájací kábel podľa odporúčaní v tabuľke.
- Zaskrutkujte káblovú svorku.
Úkony pri vytváraní nového pripojenia:
- Odstráňte skrutky pridržiavajúce svorkovnicu, ktorá obsahuje
bočníky a vodiče napájacieho kábla.
- Napájací kábel zasuňte do svorky.
- Odizolujte koniec všetkých vodičov napájacieho kábla v dĺžke 10
mm, vezmite do úvahy požadovanú dĺžku kábla pre zapojenie na
svorkovnicu.
Poznámka: uistite sa, že skrutky na svorkovnici sú utiahnuté.
- odskrutkujte káblovú svorku „1“,
- položte čepeľ plochého skrutkovača pred jednotlivé príchytky
„2“ a „3“, zasuňte a zatlačte,
- Podľa inštalácie a s pomocou bočníkov, ktoré ste mali nájsť v
prvom úkone, upevnite vodiče tak, ako je uvedené v tabuľke.
Úkony pri vytváraní nového pripojenia:
- Upevnite kryt.
- Zvolte napájecí kabel v souladu s
doporučeními uvedenými v tabulce.
– odstráňte kryt.
- Napájecí kabel přetáhněte do
svorky.
- Sloupněte konec každého vodiče
napájecího kabelu na délce 10 mm,
přičemž přihlédnete k požadované délce
kabelu pro připojení ke svorkovnici.
- V závislosti na zařízení upevněte
pomocí zkratovacích tyčí, které byste
měli mít z prvního kroku, vodič podle
obrázku.
- Zašroubujte kabelovou svorku.
- Upevněte kryt.
2 31
BOČNÍK
POZOR:
Keby bola potrebná výmena napájacieho kábla, pripojte vodiče v
súlade s nasledujúcimi farbami/kódmi:
MODRÝ
HNEDÝ
ŽLTO-ZELENÝ
Neutrál
Fáza
Uzemnenie
( )
