13 IT
1-3
2-4
5
6
7

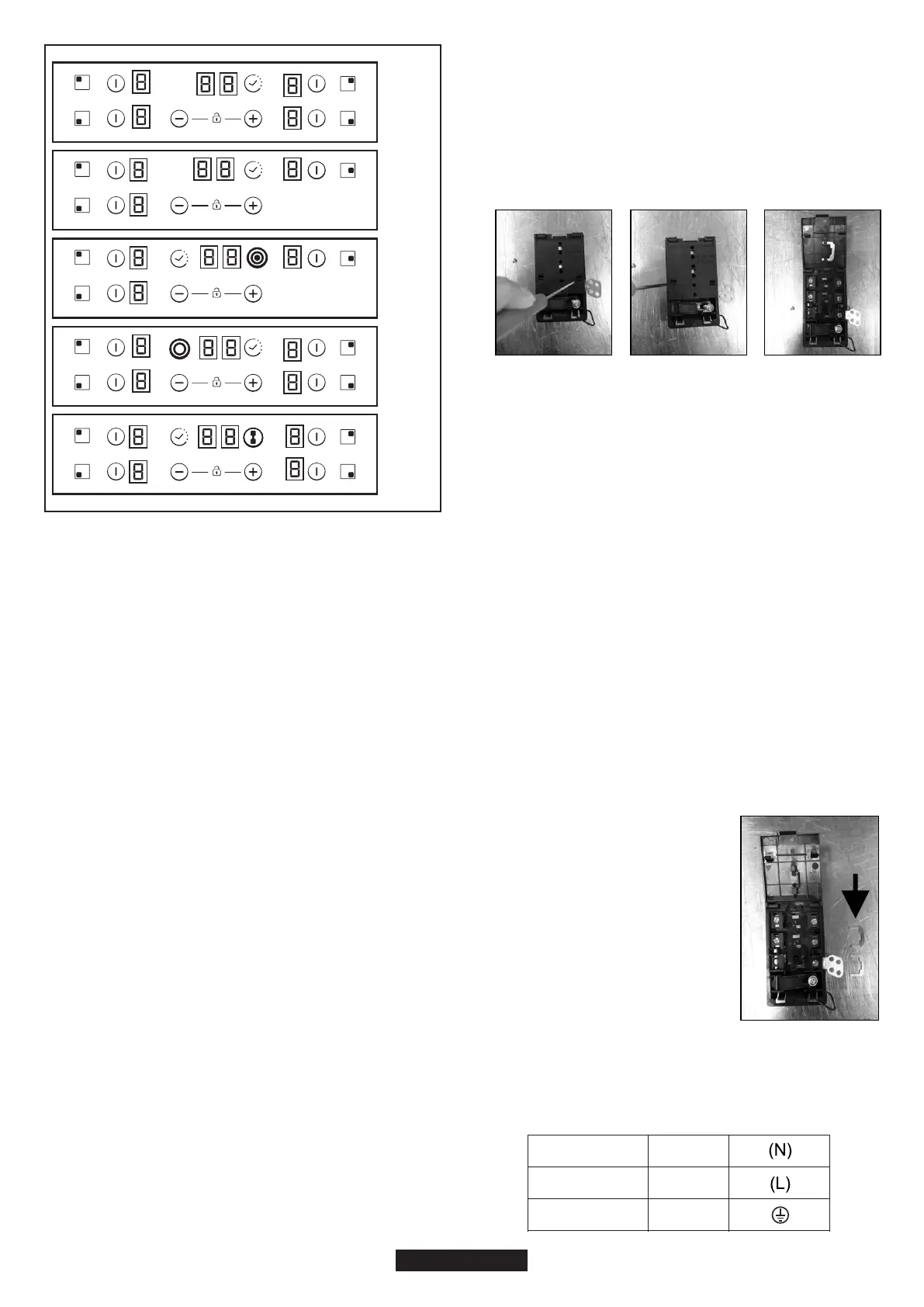

DISPOSIZIONE
1. "+"
7. Bridge
5. Indicatore programmi zona di cottura
A seconda del modello
2. "-"
4. LED zona di cottura aggiuntiva
3. TIMER
6. Selezione della zona
1
2
5
5
7
3
5
5
6
6
6
6
6
6
5
5
3
1
2
4
5
5
6
6
1
2
3
6
6
6
4
5
5
5
6
6
5
5
3
1
2
5
5
6
6
1
2
3
6
6
6
5
5
5
È comunque sempre possibile collegare il piano di cottura a:
Il collegamento elettrico all'impianto deve essere effettuato
rispettando la potenza nominale dell'elettrodomestico; ciò deve
essere effettuato tramite un sezionatore multipolare.
Se il piano di cottura è dotato di un cavo di alimentazione,
collegarlo solo ad un'alimentazione con tensione di 220-240 V tra la
fase e il neutro.
Trifase 380-415 V2N
Trifase 220-240 V3
Per qualsiasi domanda relativa al cavo di alimentazione elettrica
rivolgersi al Servizio di Assistenza post-vendita o a un tecnico
qualificato.
Se l'elettrodomestico ha un'uscita a presa, deve essere installato in
modo che tale uscita sia accessibile.
AVVERTENZA: Il Produttore non può essere ritenuto responsabile di
qualsiasi incidente o delle relative conseguenze che potessero
insorgere durante l'utilizzo di un elettrodomestico privo di messa a
terra, oppure collegato ad una terra avente una continuità difettosa.
"Il montaggio deve essere conforme alle direttive e agli
standard." Il produttore declina qualsiasi responsabilità per
danni che potrebbero essere causati da utilizzo inappropriato o
irragionevole.
Prima di qualsiasi funzionamento elettrico, controllare sempre la
tensione di alimentazione riportata sul contatore, la regolazione del
sezionatore, la continuità del collegamento a terra rispetto
all'impianto; verificare anche che il fusibile sia appropriato.
Il cavo giallo/verde del cavo di alimentazione elettrica deve essere
collegato alla terra dell'alimentazione elettrica ed ai morsetti
dell'elettrodomestico.
Prima di effettuare il collegamento accertarsi che l'impianto sia
protetto da un fusibile appropriato e che sia dotato di cavi aventi una
sezione sufficientemente grande per alimentare normalmente
l'elettrodomestico.
Capovolgere il piano di cottura, con la vetroceramica rivolta verso il
piano di lavoro, prestando attenzione a proteggere la vetroceramica.
Per procedere al nuovo collegamento, rispettare le istruzioni che
seguono:
- svitare la fascetta per cavi "1";
- individuare le due linguette sui lati;
- togliere il coperchio.
Per staccare il cavo di alimentazione elettrica:
- mettere la punta di un cacciavite piatto davanti alle linguette "2" e
"3", spingere all'interno e premere;
- Tirare verso l'esterno il cavo di alimentazione.
- Togliere le viti che fissano la morsettiera che contiene le
derivazioni e i conduttori del cavo di alimentazione;
Operazioni da effettuare per un nuovo collegamento:
- Scegliere il cavo di alimentazione in accordo con le indicazioni
della tabella;
- Secondo il tipo di montaggio, utilizzare le deviazioni recuperate
nella prima operazione, fissare il conduttore come indicato sulla
tabella;
- Avvitare la fascetta per cavi.
- Passare il cavo di alimentazione elettrica nella fascetta;
- Spelare l'estremità di ogni conduttore del cavo di alimentazione
per circa 10 mm, tenendo in considerazione la lunghezza richiesta
del cavo per il collegamento alla morsettiera;
- Bloccare il coperchio;
Nota: accertarsi che le viti della morsettiera siano
completamente avvitate.
Aprire il coperchio nella seguente sequenza:
2 31
- Passare il cavo di alimentazione
elettrica nella fascetta;
Operazioni da effettuare per un nuovo collegamento:
- A seconda del tipo di montaggio,
utilizzare le deviazioni recuperate nella
prima operazione, fissare il conduttore
come indicato sulla tabella;
- Bloccare il coperchio;
- Avvitare la fascetta per cavi.
- Scegliere il cavo di alimentazione in
accordo con le indicazioni della tabella;
- Spelare l'estremità di ogni conduttore
del cavo di alimentazione per circa 10
mm, tenendo in considerazione la
lunghezza richiesta del cavo per il
collegamento alla morsettiera;
nel caso in cui fosse necessario sostituire il cavo di alimentazione,
collegare i fili in accordo con i seguenti colori/codici:
ATTENZIONE:
BLU
MARRONE
GIALLO VERDE
Neutro
Fase
Terra
( )
DERIVAZIONE
