3. TAJMER
4. Dodatna led lampica polja za kuhanje
6. Odabir polja
7. Most
5. Pokazivač programiranja polja za kuhanje
2. "-"
1. "+"
Prema modelu
34 HR
Prije bilo kakve električne radnje provjerite napon napajanja
prikazan na strujomeru, postavke automatskog prekidača,
kontinuitet uzemljenja instalacija te je li osigurač odgovarajući.
Ako se ugradna ploča povezuje s kabelom napajanja, trebalo bi ju
povezati samo na napajanje od 220 V do 240 V između faznog i
neutralnog.
No, ugradnu ploču moguće je priključiti:
Okrenite ugradnu ploču. Staklena strana mora biti uz gornju radnu
površinu. Ne zaboravite zaštititi staklo.
trofaznim napajanjem 220 – 240 V3
UPOZORENJE: Proizvođač nije odgovoran ni za kakve incidente
ili njihove posljedice koje mogu nastati tijekom upotrebe uređaja
koji nije uzemljen ili je uzemljen, ali je kabel za uzemljenje oštećen.
Električna veza s instalacijama treba biti u skladu s određenom
snagom uređaja; ona se treba uspostaviti preko višepolarne
sklopke.
Žuto-zelena žica kabela za napajanje treba biti uzemljena kako na
terminalu za napajanje tako i na terminalu uređaja.
Kako biste uspostavili novu vezu, pratite upute.
Ugradnja mora biti u skladu sa standardima i direktivama.“
Proizvođač ne snosi nikakvu odgovornost za bilo kakvu štetu
nastalu uslijed neprikladne ili neopravdane upotrebe.
Prije spajanja, provjerite da je sustav zaštićen prikladnim
osiguračem i da je pričvršćen žicama dovoljno velikima za
normalan dovod napona u uređaj.
Ako imate bilo kakva pitanja u vezi s kabelom napajanja, obratite
se postprodajnom servisu ili kvalificiranom tehničaru.
Ako uređaj ima utičnicu, treba ga ugraditi na način da je utičnica
dostupna.
trofaznim napajanjem 380 – 415 V2N
- Sukladno sustavu i pomoću paralelnih poluga koje ste trebali izvući
prilikom prve radnje, pričvrstite vodič sukladno tablici;
- Pričvrstite kućište;
- Pričvrstite stezaljku kabela.
- Skinite izolaciju s kraja svakog vodiča
kabela za napajanje na 10 mm dužine,
uzimajući u obzir traženu dužinu kabela za
spajanje na terminalni blok;
Napomena: vijci ploče terminala moraju biti čvrsto stegnuti.
- Sukladno sustavu i pomoću paralelnih
poluga koje ste trebali izvući prilikom prve
radnje, pričvrstite vodič sukladno tablici;
- Pričvrstite kućište;
Radnje koje treba izvesti za novo spajanje:
- Izaberite kabel za napajanje u skladu s
preporukama u tablici;
- Stavite kabel za napajanje u stezaljku;
- Pričvrstite stezaljku kabela.

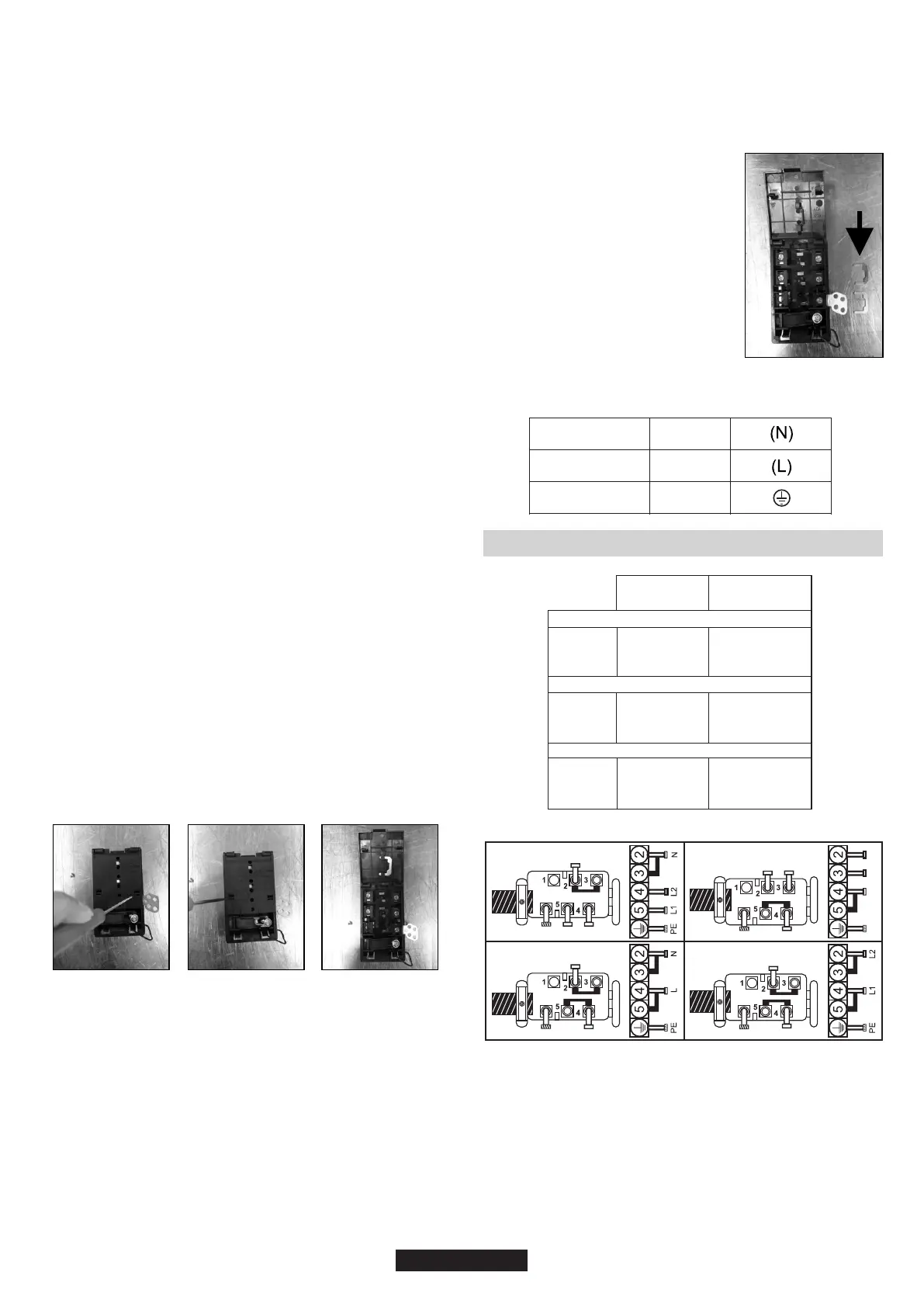

Otvorite poklopac sljedećim redoslijedom:
2 31
PAŽNJA:
Ako je potrebno zamijeniti kabel za napajanje, spojite žicu sukladno
sljedećim bojama/šiframa:
PLAVO
SMEĐA
ŽUTO-ZELENA
Neutralna
Fazna
Uzemljenje
( )
ŠANT
- stavite vrh ravnog odvijača ispred svakog ispusta „2“ i „3“, ugurajte i
pritisnite,
- odvrnite stezaljku kabela „1“,
- uklonite poklopac.
- pronađite dva ispusta na bočnim stranama;
- Uklonite vijke koji pričvršćuju terminalni blok, koji sadrži paralelne
poluge i vodiče kabela za napajanje.
- Izvucite kabel za napajanje.
- Skinite izolaciju s kraja svakog vodiča kabela za napajanje na 10 mm
dužine, uzimajući u obzir traženu dužinu kabela za spajanje na
terminalni blok;
Za otpuštanje kabela za napajanje:
Radnje koje treba izvesti za novo spajanje:
- zaberite kabel za napajanje u skladu s preporukama u tablici;
- Stavite kabel za napajanje u stezaljku;
IZGLED
"1-6"
IZGLED
"7"
MONOFAZNO ili DVOFAZNO 220-240 V~
Kabel
HO5V2V2F
Kabel
HO5V2V2F
Kabel
HO5V2V2F
2
3x2,5 mm
2
3x4 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
TROFAZNO 220 – 240 V3~
TROFAZNO 380 – 415 V2N~
Spajanje na terminale na terminalnom bloku
N
=
Neutralno
PE
=
Uzemljenje
L1 / L2 / L3 = Faza
220-240V 3 ~
PE
L1 L2
L3
380-415V 2N ~
N
PE
L1 L2
L3
PE
L1
L2
220-240V ~
N
L
220-240V 2 ~
L2
PE
L1
PE
