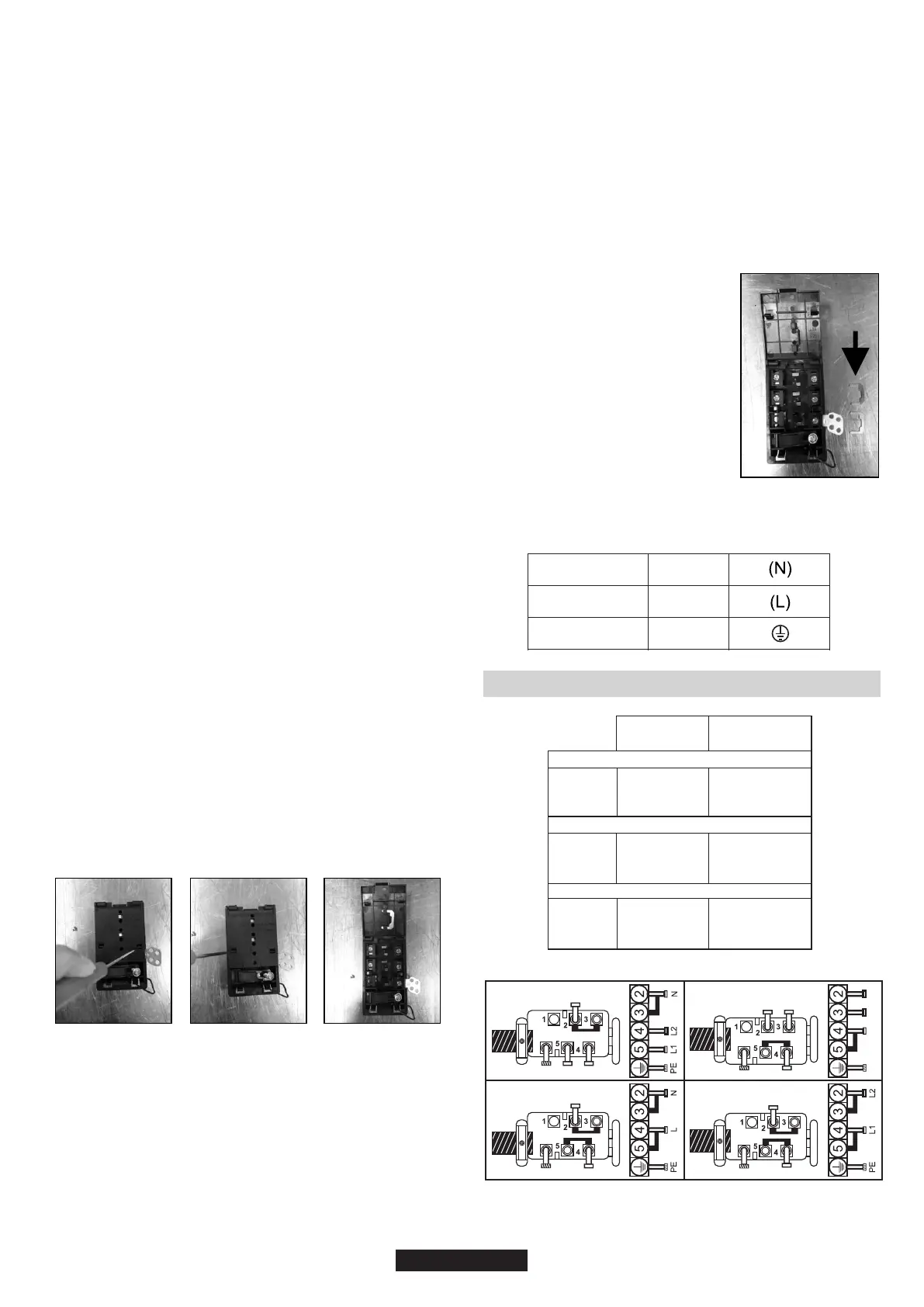

„Instalarea trebuie să respecte standardele și directivele.“
Producătorul nu îşi asumă responsabilitatea pentru orice daune
ce ar putea fi cauzate de utilizarea inadecvată sau iraţională.
AVERTISMENT: Producătorul nu poate fi considerat răspunzător
pentru niciun incident sau consecință a acestuia ce poate apărea în
timpul utilizării unui aparat care nu este împământat sau care este
împământat, dar cu continuitate deficitară.
Verificaţi întotdeauna, înaintea oricărei operaţiuni electrice, tensiunea
curentului afişată pe contorul electric, reglarea disjunctorului,
continuitatea legării la pământ a instalaţiei şi caracterul adecvat al
siguranţei.
Conexiunea electrică a instalației trebuie realizată în conformitate cu
puterea nominală a aparatului; aceasta trebuie realizată printr-un
comutator de deconectare cu pol Omni.
Orice întrebare aveţi referitoare la cablul de alimentare trebuie
adresată serviciului post-vânzare sau unui tehnician calificat.
Plita este prevăzută cu un cablu de alimentare care trebuie conectat
numai la o alimentare cu curent de 220-240 V, între fază şi neutru.
Trifazic 380-415 V2N
Dacă aparatul are ieşire de priză, trebuie instalat astfel încât ieşirea de
priză să fie accesibilă.
Pentru a trece la noua conexiune, urmați instrucțiunile de mai jos:
Trifazic 220-240 V3
Întoarceți plita, punând partea de sticlă pe blatul de lucru, având grijă
să protejaţi sticla.
Firul galben/verde al cablului de alimentare trebuie legat la
împământarea reţelei de curent şi a bornelor aparatului.
Cu toate acestea, plita poate fi conectată la:
Înainte de a realiza conexiunea, asiguraţi-vă că instalaţia este
protejată de o siguranţă corespunzătoare şi că este prevăzută cu fire
cu o secţiune suficient de mare pentru a alimenta aparatul în mod
normal.
- găsiţi cele două urechi amplasate pe laturi;
- Scoateţi cablul de alimentare.
- puneţi lama unei şurubelniţe cu cap plat în faţa fiecărei urechi „2“
şi „3“, introduceţi şi apăsaţi;
- Scoateţi şuruburile care fixează cutia de borne ce conţine barele
de derivaţie şi conductorii cablului de alimentare;
- îndepărtaţi capacul.
- Alegeţi cablul de alimentare în conformitate cu recomandările din
- deşurubaţi clema pentru fixarea cablului „1“;
Pentru a desface cablul de alimentare:
Operaţii ce trebuie efectuate pentru o conexiune nouă:
Deschideţi capacul în următoarea ordine:
2 31
Dacă trebuie să înlocuiţi cablul de alimentare, conectaţi firul în
conformitate cu următoarele culori/coduri:
ATENŢIE:
ALBASTRU
MARO
GALBEN VERDE
Neutru
Timp real
Împământare
( )
DERIVAZIONE
Observaţie: asiguraţi-vă că şuruburile cutiei de borne sunt
strânse.
- Montaţi capacul;
- Dezveliţi capătul fiecărui conductor al cablului de alimentare pe o
lungime de 10 mm, luând în calcul lungimea necesară a cablului
pentru conexiunea la cutia de borne;
- Montaţi capacul;
- Treceţi cablul de alimentare prin clemă;
- Înşurubaţi clema pentru fixarea cablului.
tabel;
Operaţii ce trebuie efectuate pentru o conexiune nouă:
- Dezveliţi capătul fiecărui conductor al
cablului de alimentare pe o lungime de 10
mm, luând în calcul lungimea necesară a
cablului pentru conexiunea la cutia de
borne;
- În conformitate cu instalaţia şi cu ajutorul
barelor de derivaţie pe care trebuia să le
recuperaţi după prima operaţiune, montați
conductorul aşa cum se indică în diagramă;
- Treceţi cablul de alimentare prin clemă;
- Alegeţi cablul de alimentare în conformitate cu recomandările din
tabel;
- Înşurubaţi clema pentru fixarea cablului.
- - În conformitate cu instalaţia şi cu ajutorul barelor de derivaţie pe
care trebuia să le recuperaţi după prima operaţiune, montați
conductorul aşa cum se indică în diagramă;
SCHEMA
"1-6"
SCHEMA
"7"
MONOFAZIC sau BIFAZIC 220-240 V~
Cablu
HO5V2V2F
Cablu
HO5V2V2F
Cablu
HO5V2V2F
2
3x2,5 mm
2
3x4 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
TRIFAZIC 220-240 V3~
TRIFAZIC 380-415 V2N~
Conexiunea la bornele din cutia de borne
N
=
Neutru
PE
=
Împământare
L1 / L2 / L3 = Fază
220-240V 3 ~
PE
L1 L2
L3
380-415V 2N ~
N
PE
L1 L2
L3
PE
L1
L2
220-240V ~
N
L
220-240V 2 ~
L2
PE
L1
PE
