5. Pokazatelj postavki površine za kuvanje
3. TAJMER
6. Odabir površine
7. Povezivanje površina
Prema modelu
4. LED lampica dodatne površine za kuvanje
1. „+“
2. „-“
69 SR
Ugradnja mora biti u skladu sa standardima i direktivama.“
Proizvođač ne snosi nikakvu odgovornost za bilo kakva
oštećenja prouzrokovana neprikladnom ili nepropisnom
upotrebom.
UPOZORENJE: Proizvođač nije odgovoran ni za kakve incidente ili
njihove posledice koji mogu nastati tokom upotrebe uređaja koji nije
uzemljen, ili koji je uzemljen, ali čiji je kabl za uzemljenje oštećen.
Elektrna veza sa instalacijama treba da bude u skladu sa
određenom snagom uređaja; nju treba uspostaviti putem omnipolarne
sklopke.
Ukoliko uređaj ima utičnicu, on se mora ugraditi tako da utičnica bude
dostupna.
Žuto-zelena žica napajanja mora biti povezana sa uzemljenjem
napajanja, kao i uzemljenjem priključaka uređaja.
Pre bilo kakve električne radnje proverite napon napajanja prikazan
na strujomeru, podešavanja automatskog prekidača, kontinuitet
uzemljenja instalacija, kao i podobnost osigurača.
Ukoliko imate bilo kakva pitanja u vezi sa kablom napajanja, obratite
se post-prodajnom servisu ili kvalifikovanom tehničaru.
Ukoliko se ugradna ploča povezuje sa kablom napajanja, trebalo bi je
povezati samo na napajanje od 220 V do 240 V između faze i nule.
trofaznim napajanjem 220-240 V3
trofaznim napajanjem 380-415 V2N
Ipak, moguće je povezati ugradnu ploču sa:
Pre nego što uspostavite vezu, proverite da li su instalacije zaštićene
odgovarajućim osiguračem, kao i da li su opremljene žicama sa
dovoljno velikim odeljkom za normalno napajanje uređaja.

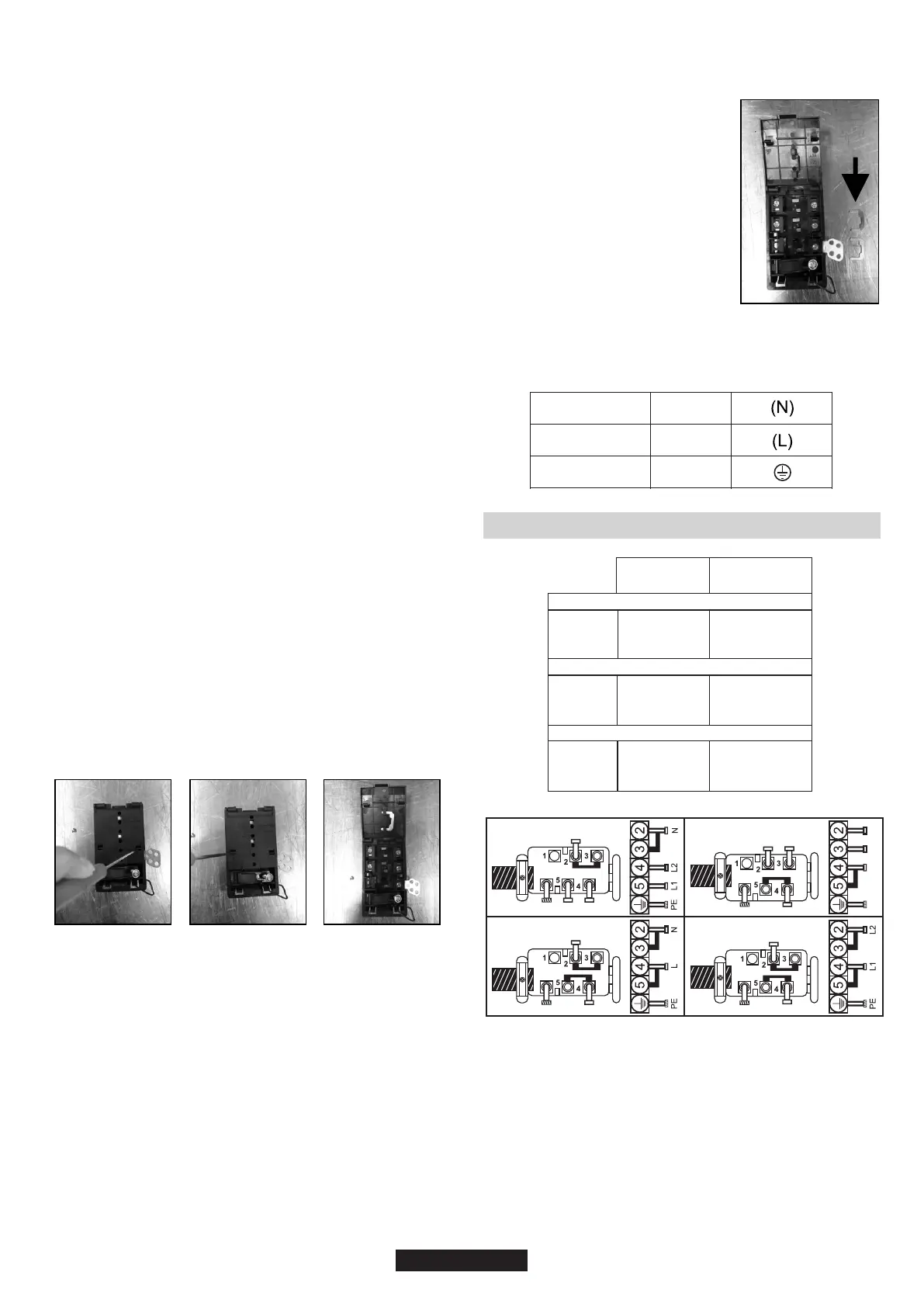

Kako biste uspostavili novu vezu, pratite uputstva:
Okrenite ugradnu ploču tako da staklena strana bude uz radni deo,
vodeći računa da ne oštetite staklo.
- postavite vrh ravnog šrafcigera ispred jezičaka „2“ i „3“, gurnite ka
unutra i pritisnite;
- provucite kabl za napajanje kroz spojnicu;
- izvucite kabl za napajanje.
Za oslobađanje kabla za napajanje:
- uklonite 10 mm izolacije sa svakog provodnika kabla za
napajanje, uzimajući u obzir neophodnu dužinu kabla za povezivanje
na priključni blok;
- pronađite dva jezička sa strane;
- uklonite kućište.
- - u skladu sa uputstvom za ugradnju i uz pomoć šantova koje ste
uzeli u prvom koraku, pričvrstite provodnik kao što je prikazano na
šemi;
- izaberite kabl za napajanje u skladu sa preporukama u tabeli;
- zavijte spojnicu kabla.
Radnje koje je potrebno izvršiti kako bi se napravila nova veza:
- odvijte spojnicu kabla „1“;
- pričvrstite kućište;
- uklonite vijke koji drže priključni blok koji sadrži šantove i
provodnike kabla za napajanje;
Otvorite kućište sledećim redosledom:
2 31
PAŽNJA:
Ukoliko je potrebno zameniti kabl za napajanje, povežite žice u skladu
sa sledećim bojama/šiframa:
PLAVO
SMEĐE
ŽUTO ZELENO
Nula
Faza
Uzemljenje
( )
ŠANT
- u skladu sa uputstvom za ugradnju i uz
pomoć šantova koje ste uzeli u prvom
koraku, pričvrstite provodnik kao što je
prikazano na šemi;
- provucite kabl za napajanje kroz
spojnicu;
- zavijte spojnicu kabla.
- uklonite 10 mm izolacije sa svakog
provodnika kabla za napajanje, uzimajući u
ob z ir neophodn u dužinu kabla za
povezivanje na priključni blok;
Napomena: proverite da li su vijci priključnog bloka dobro
pričvršćeni.
Radnje koje je potrebno izvršiti kako bi se napravila nova veza:
- izaberite kabl za napajanje u skladu sa
preporukama u tabeli;
- pričvrstite kućište;
IZGLED "1-6" IZGLED "7"
MONOFAZNO ili DVOFAZNO 220-240 V~
Kabl
HO5V2V2F
Kabl
HO5V2V2F
Kabl
HO5V2V2F
2
3x2,5 mm
2
3x4 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
TROFAZNO 220-240 V3~
TROFAZNO 380-415 V2N~
Veza sa priključcima na priključnom bloku
N
=
Nula
PE
=
Uzemljenje
L1 / L2 / L3 = Faza
220-240V 3 ~
PE
L1 L2
L3
380-415V 2N ~
N
PE
L1 L2
L3
PE
L1
L2
220-240V ~
N
L
220-240V 2 ~
L2
PE
L1
PE
