Candy CC64CH - Page 77

1-3
2-4
5
6
7

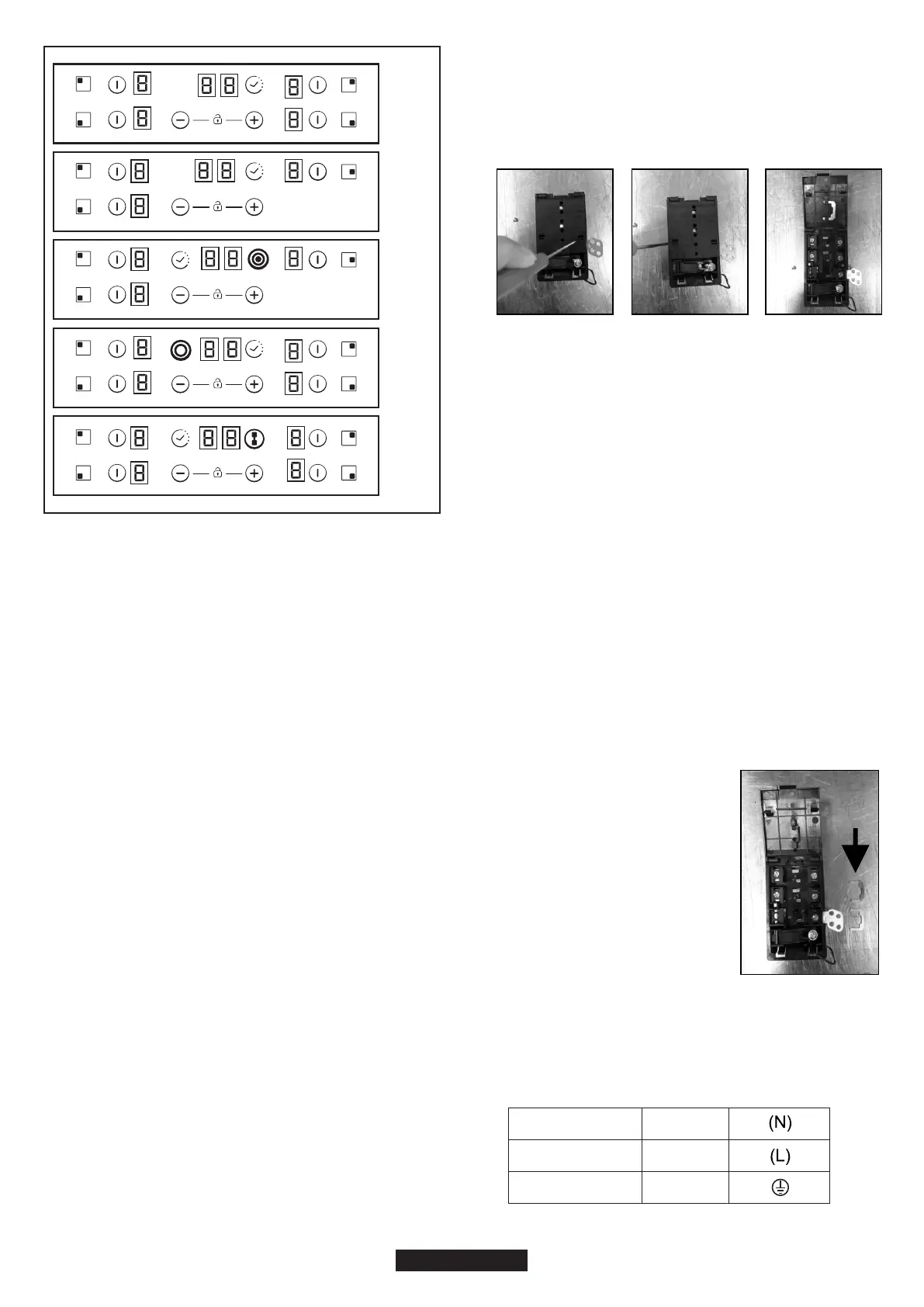

РОЗМІЩЕННЯ
1. "+"
Відповідно до моделі
2. "-"
3. ТАЙМЕР
4. Додаткова світлодіодна лампа варильної поверхні
5. Індикатор програми приготування їжі на варильній
поверхні
6. Вибір зони
7. Міст
1
2
5
5
7
3
5
5
6
6
6
6
6
6
5
5
3
1
2
4
5
5
6
6
1
2
3
6
6
6
4
5
5
5
6
6
5
5
3
1
2
5
5
6
6
1
2
3
6
6
6
5
5
5
76 UA
Жовтий/зелений провід кабелю живлення повинен бути
заземлений як для джерела живлення, так і для клемних колодок
приладу.
Якщо варильна поверхня оснащена кабелем живлення, тоді вона
повинна бути підключена тільки до джерела живлення з напругою
220-240 В між фазою і нулем.
Три фази 220-240 V3
Якщо прилад має розетку, він повинен бути встановлений таким
чином, щоб розетка була доступна.
Щоб перейти до нового підключення, виконайте наведені нижче
інструкції.
Варильну поверхню можна підключити до:
УВАГА: Виробник не несе відповідальності за будь-який інцидент
або його наслідки, які можуть виникнути під час використання
незаземленого чи неправильно заземленого приладу.
"Встановлення приладу повинно відповідати стандартам і
директивам." Виробник не несе жодної відповідальності за
будь-які збитки, які можуть бути заподіяні внаслідок
невідповідного чи нерозсудливого використання.
Перед проведенням будь-яких електричних робіт завжди
перевіряйте напругу живлення, вказану на лічильнику
електроенергії, регулювання вимикача, безперервність
заземлення і відповідність запобіжника.
Три фази 380-415 V2N
Електричне підключення під час встановлення повинно
здійснюватися відповідно до номінальної потужності приладу; це
слід зробити через багатополюсний вимикач.
У разі виникнення будь-яких запитань, пов'язаних із кабелем
живлення, звертайтеся до сервісного центру або до
кваліфікованого фахівця.
Перед підключенням, переконайтеся, що установка захищена
відповідним запобіжником і оснащена проводами достатнього
перерізу, щоб нормально постачати прилад живленням.
Переверніть варильну поверхню, скляною стороною донизу,
захистивши перед тим скло.
- знайдіть два виступи, розташовані на сторонах;
- відкрутіть кабельний затиск "1";
Для того, щоб зняти кабель живлення:
- Виберіть кабель живлення відповідно до рекомендацій,
наведених у таблиці.
- Закрутіть кабельний затиск.
Примітка: переконайтеся, що затискні гвинти клемної
колодки добре затягнуті.
- Виберіть кабель живлення відповідно до рекомендацій,
наведених у таблиці.
- Відповідно до інструкції зі
встановлення та за допомогою
шунт барів, які ви повинні були
витягнути під час першої
процедури, зафіксуйте провідник,
як показано на графіку.
- Витягніть кабель живлення.
- Помістіть кабель живлення в затиск.
- помістіть лезо плоскої викрутки навпроти кожного виступу
"2" і "3", тоді натисніть;
Процедури, необхідні для нового підключення:
Процедури, необхідні для нового підключення:
- зніміть кришку.
- Помістіть кабель живлення в
затиск.
- Відповідно до інструкції зі встановлення та за допомогою
шунт барів, які ви повинні були витягнути під час першої
процедури, зафіксуйте провідник, як показано на графіку.
- Зачистіть кінець кожного провідника кабелю живлення на
довжину 10 мм, беручи до уваги необхідну довжину
кабелю для підключення до клемної колодки.
- Закріпіть кришку.
- Закріпіть кришку.
- Зачистіть кінець кожного
провідника кабелю живлення на
довжину 10 мм, беручи до уваги
необхідну довжину кабелю для
підключення до клемної колодки.
- Видаліть гвинти, які утримують клемну колодку, що містить
шунт бари і провідники кабелю живлення;
- Закрутіть кабельний затиск.
Відкрийте кришку в наступній послідовності:
2 31
УВАГА:
У разі необхідності заміни кабелю живлення, підключіть провід
у відповідності з наступними кольорами/кодами:
СИНІЙ
КОРИЧНЕВИЙ
ЖОВТО-ЗЕЛЕНИЙ
Нуль
Фаза
Заземлення
( )
ШУНТ
