Candy CC64CH - Page 91

1-3
2-4
5
6
7

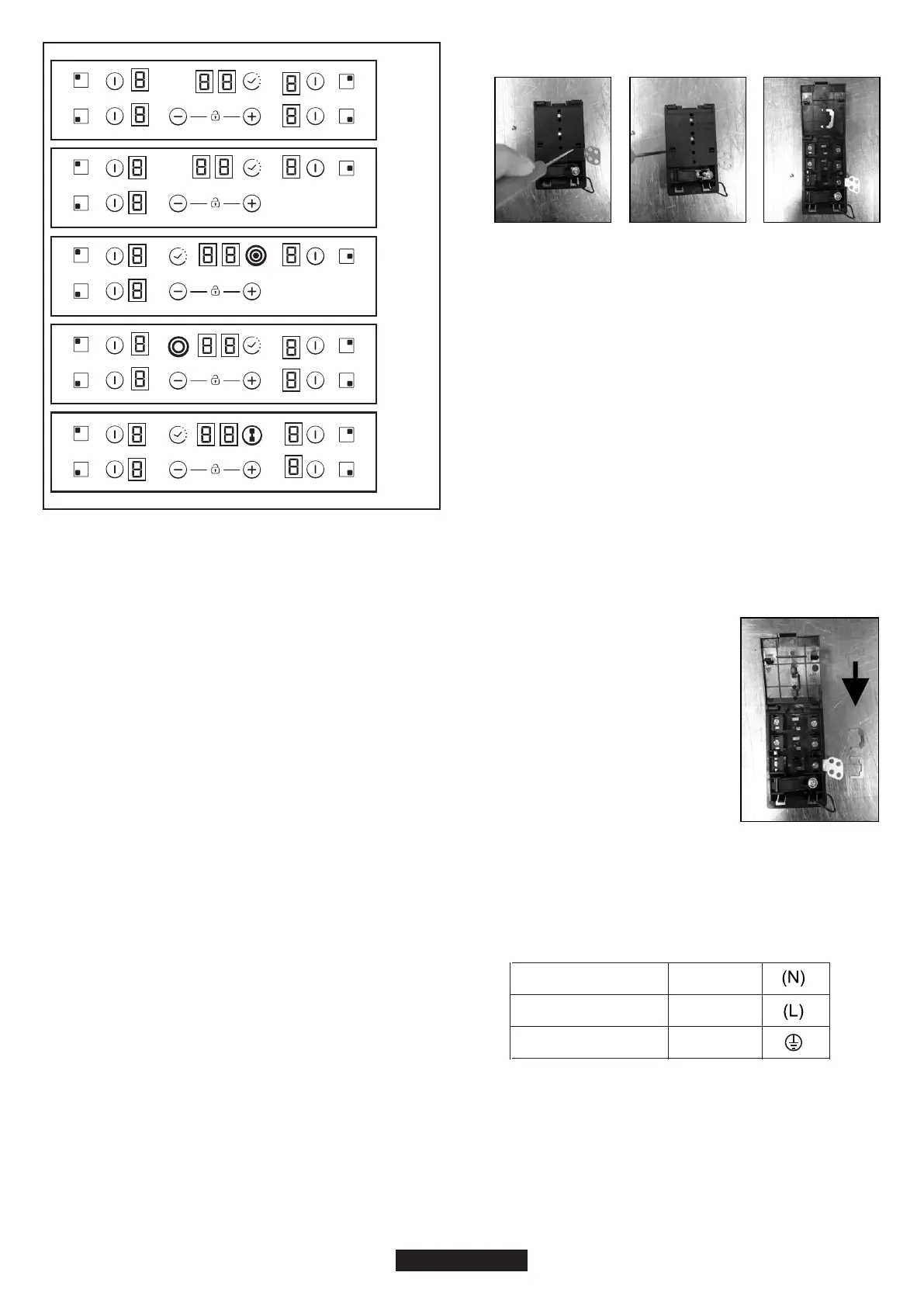

ESQUEMA
7. Puente
6. Selección de la zona
Según el modelo
2. "-"
3. TEMPORIZADOR
4. LED de zona de cocción adicional
1. "+"
5. Indicador de programación de zona de cocción
90 ES
1
2
5
5
7
3
5
5
6
6
6
6
6
6
5
5
3
1
2
4
5
5
6
6
1
2
3
6
6
6
4
5
5
5
6
6
5
5
3
1
2
5
5
6
6
1
2
3
6
6
6
5
5
5
Gire la placa de cocción para colocar la parte de cristal contra la
encimera; tenga cuidado con el cristal cuando realice esta operación.
No obstante, es posible conectar la placa de cocción a:
Antes de llevar a cabo cualquier operación eléctrica, compruebe la
tensión de alimentación en el contador de electricidad, el ajuste del
disyuntor, la continuidad de la conexión a tierra de la instalación y si el
fusible es adecuado.
En la conexión eléctrica a la instalación debe tenerse en cuenta la
potencia nominal del electrodoméstico. La conexión debe realizarse
por medio de un interruptor de corte omnipolar.
Si la placa de cocción dispone de cable de alimentación, este debe
conectarse solamente a una toma de 220-240 V entre fase y neutro.
Trifásico, 380-415 V2N
El conductor amarillo/verde del cable eléctrico debe conectarse a la
masa de los terminales de la red y del electrodoméstico.
Para realizar la nueva conexión, siga estas instrucciones:
Antes de realizar la conexión, asegúrese de que la instalación está
protegida con un fusible adecuado y que cuenta con cables de
sección suficiente para suministrar corriente al electrodoméstico.
Para formular preguntas sobre el cable de alimentación, diríjase al
servicio posventa o a un técnico cualificado.
Trifásico, 220-240 V3
Si el electrodoméstico tiene una toma de corriente, tendrá que
instalarse de manera que esté accesible.
"La instalación debe realizarse como exigen la normativa y las
directivas actuales". El fabricante no se responsabiliza de los
daños ocasionados por un uso inadecuado o irracional del
electrodoméstico.
ADVERTENCIA: El fabricante no se hace responsable de los
percances que puedan producirse durante el uso de un
electrodoméstico sin conexión a tierra o con conexión a tierra
defectuosa, ni de las consecuencias que esto pueda originar.
- Fije la cubierta.
- Coloque la hoja de un destornillador plano en las lengüetas "2"
y "3"; empuje hacia el interior y presione.
- Extraiga el cable de alimentación.
- Retire los tornillos que sujetan el bloque de conexión que
contiene las barras de derivación y los conductores del cable de
alimentación.
Operaciones necesarias para una nueva conexión:
- Elija el cable de alimentación con arreglo a las
recomendaciones de la tabla.
Nota: Asegúrese de apretar los tornillos de la regleta de
terminales.
- Corte el extremo de cada conductor del cable de alimentación a
una longitud de 10 mm y tenga en cuenta la longitud que necesita
tener el cable para conectarse al bloque de conexión.
Operaciones necesarias para una nueva conexión:
- Elija el cable de alimentación con
arreglo a las recomendaciones de la tabla.
- Pase el cable de alimentación por la
abrazadera.
- Quite la tapa.
- Encuentre las dos lengüetas de los laterales.
- - En función de la instalación y con ayuda de las barras de
derivación que debería haber recuperado en la primera operación,
fije el conductor como se muestra en el diagrama.
Para soltar el cable de alimentación:
- Pase el cable de alimentación por la abrazadera.
- Afloje el sujetacables "1".
- Atornille el sujetacables.
- Corte el extremo de cada conductor del
cable de alimentación a una longitud de 10
mm y tenga en cuenta la longitud que
necesita tener el cable para conectarse al
bloque de conexión.
- En función de la instalación y con ayuda
de las barras de derivación que debería
haber recuperado en la primera operación,
fije el conductor como se muestra en el
diagrama.
- Fije la cubierta.
- Atornille el sujetacables.
Abra la cubierta en la secuencia siguiente:
2 31
ATENCIÓN:
Si fuese necesario sustituir el cable de alimentación, conecte el
conductor en función del color/código siguiente:
AZUL
MARRÓN
AMARILLO VERDOSO
Neutro
Con corriente
Tierra
( )
DERIVACIÓN
