Candy CCHA 110 - Alkatrészek

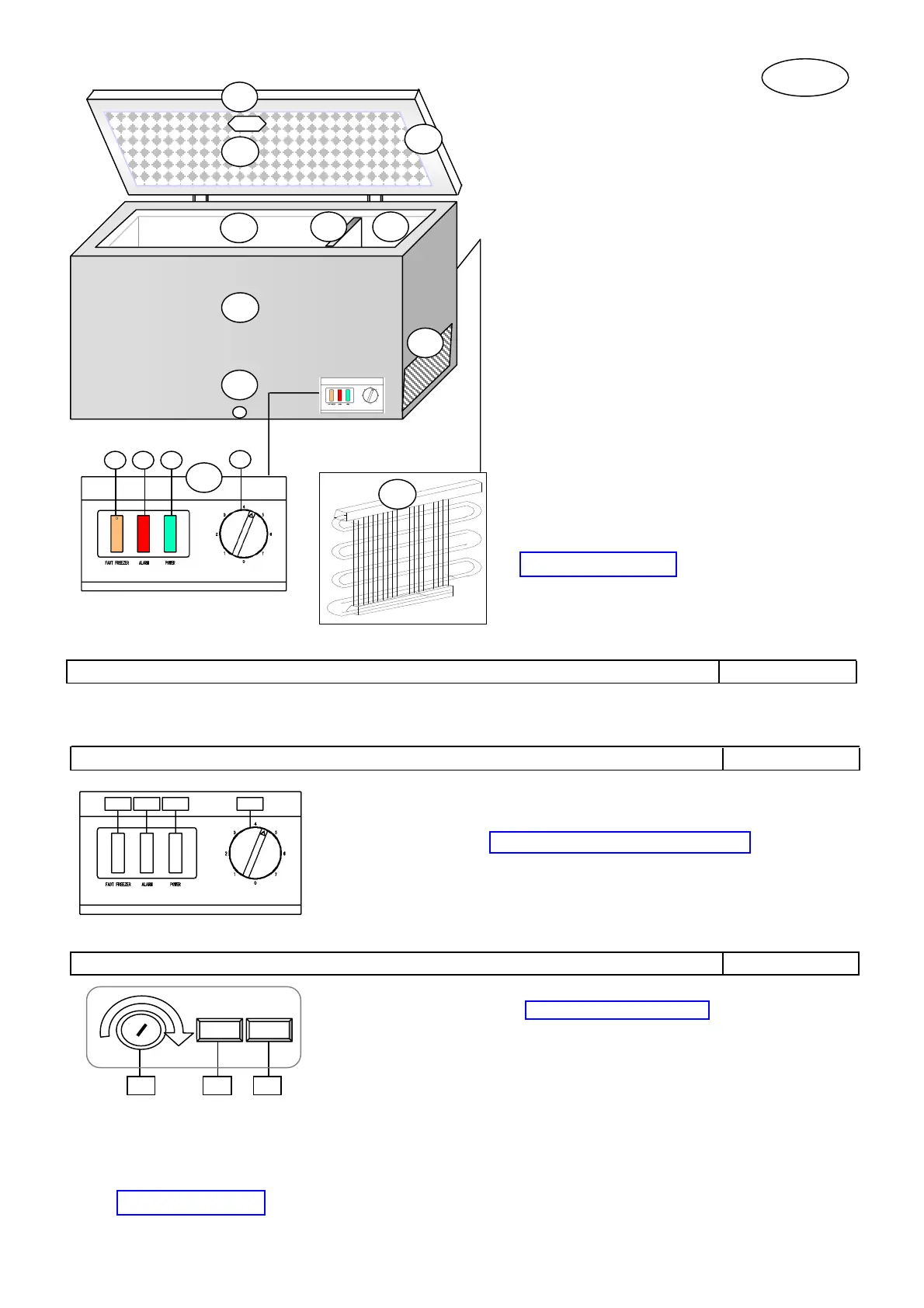

Alkatrészek
a
Fagyasztóláda-fedél
b
Fedéltömítés
c
Belső világítás
*
d
Tárolórekesz
e
Válaszlap
*
f
Gyorsfagyasztó rekesz
*
g
Ház
h
Dugó (leolvasztott víz)
*
i
Kapcsolólap
k
Szellőzőrács
l
Hőmérsékletszabályozó
*
Hőfokszabályozó
m
Gyorsfagyasztó gomb
*
sárga
n
Hangjelző
*
piros
o
Szabályozókapcsoló
*
zöld
p
Kondenzátor
*
*
a típustól függően
Kapcsolólap-változatok (4. ábra)
FIG. 4
Kérjük, húzza alá az Ön készülékének megfelelő változatot.
AHőmérsékletszabályozó (hőfokszabályozó)
B Piros vészjelző lámpa
C Zöld működésjelző lámpa
D Sárga gyorsfagyasztás lámpa
1. változat – GYORSFAGYASZTÁS LÁMPAKAPCSOLÓVAL (4a. ábra) FIG. 4a
2. változat – GYORSFAGYASZTÁS funkció nélkül (4b. ábra) FIG. 4b
AHőmérsékletszabályozó (hőfokszabályozó)
B Zöld működésjelző lámpa
C Piros vészjelző lámpa
Ha az Ön készülékén a jelzőlámpák másképpen helyezkednek el, akkor az alábbiak érvényesülnek:
zöld = a készülék működik / piros = RIASZT
Á
S / sárga = a GYORSFAGYASZT
Á
S funkció be van kapcsolva
H
A
CB
Min. Max..
9
ACBD
p
p
a
b
fe
d
k
h
g
c
i
m
n o
I
