100
FIXAREA PLITEI
Fiecare plită este prevăzută cu un kit de instalare care include suporturi și șuruburi pentru

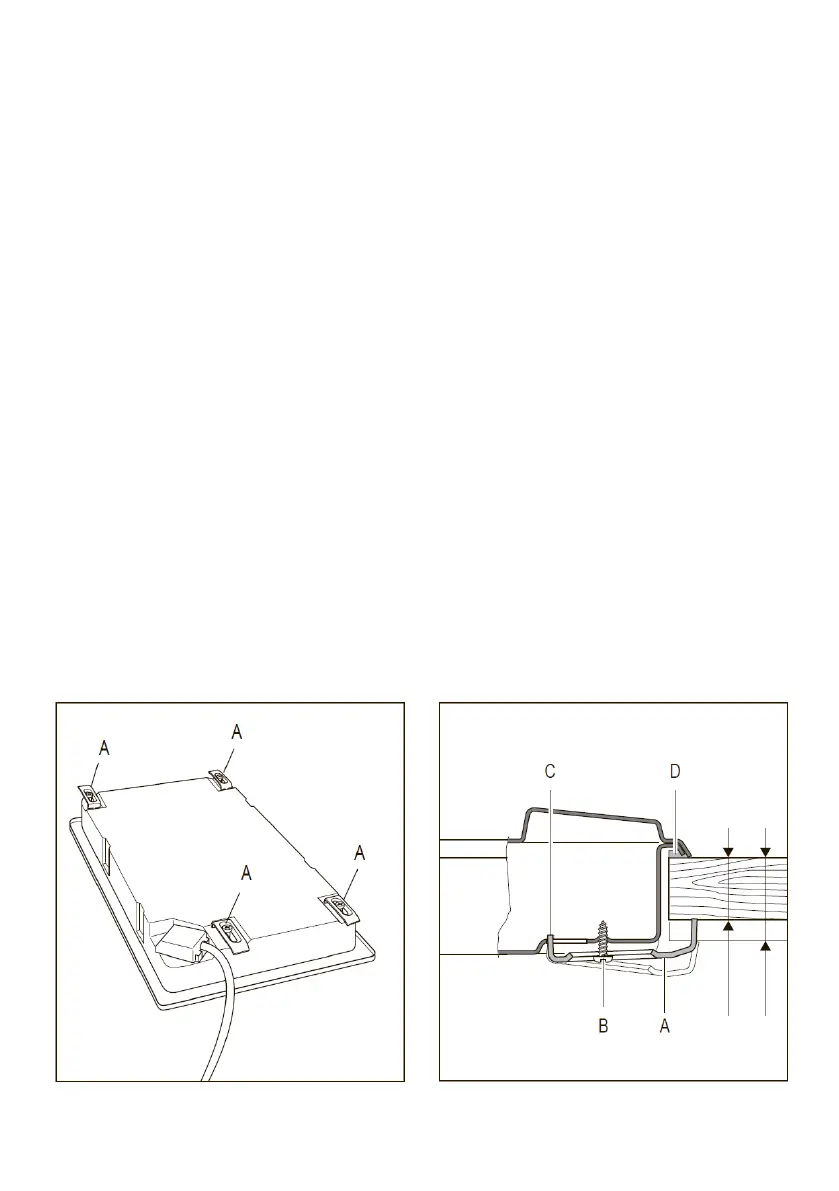

fixarea blatului pe panouri de fixare, cu o grosime între 30 și 40 mm, fig. 1.3, 1.4.
• Decupați unitatea.
• Întindeți garnitura „D” peste marginea orificiului făcut, având grijă să suprapuneți marginile
de joncțiune.
• Întoarceți plita și puneți clemele „A” (fig. 1.3) în suporturi, strângeți șuruburile „B” doar
câteva ture.
Clemele trebuie să fie montate corect, așa cum se arată în figura 1.4. Întoarceți clemele
astfel încât plita să poată fi introdusă în orificiu.
• Puneți plita în orificiul decupat în unitate și poziționați-o corect.
• Puneți clemele „A” în poziția lor; dintele „C” al clemelor trebuie să intre în orificiu.
• Strângeți șuruburile „B” până când plita este complet fixată.
• Folosind o unealtă ascuțită, tăiați partea din garnitură „D” care depășește contururile plitei.
Aveți grijă să nu deteriorați blatul de lucru.
