SOSTITUZIONE DEL CAVO DI ALIMENTAZIONE
Importante! Questo apparecchio deve essere collegato alla rete elettrica solo da una
persona autorizzata.
AVVERTENZA: Se danneggiato, per evitare l'insorgere di pericoli, il cavo di alimenta-
zione deve essere sostituito solo da un tecnico dell'assistenza autorizzato.
• Il cavo di alimentazione deve essere sostituito con un cavo dello stesso tipo.
• Capovolgere il piano cottura e sganciare il coperchio della morsettiera inserendo
un cacciavite nei due ganci “A” (fig. 2.1).
• Aprire il pressacavo svitando la vite “F” (fig. 2.2); svitare le viti dei morsetti e togliere il cavo.
• Il nuovo cavo di alimentazione, di tipo e sezione adeguata, viene collegato alla
morsettiera seguendo lo schema riportato nella fig. 2.3.
• Tirare il cavo di alimentazione e bloccarlo con il pressacavo.
• Richiudere il coperchio della morsettiera (verificare che i due ganci “A” siano
correttamente fissati).
Nota: Il conduttore di terra deve essere circa 3 cm più lungo degli altri.
SEZIONE DEL CAVO DI ALIMENTA-
ZIONE TIPO “H05RR-F” o “H05V2V2-F”
(resistente a temperature di 90°C)
220 - 240 V 50-60 Hz 3 x 1,5 mm
2
(*) (**)
(*) Collegamento possibile con spina e presa
(**) Collegamento con cassetta a muro.

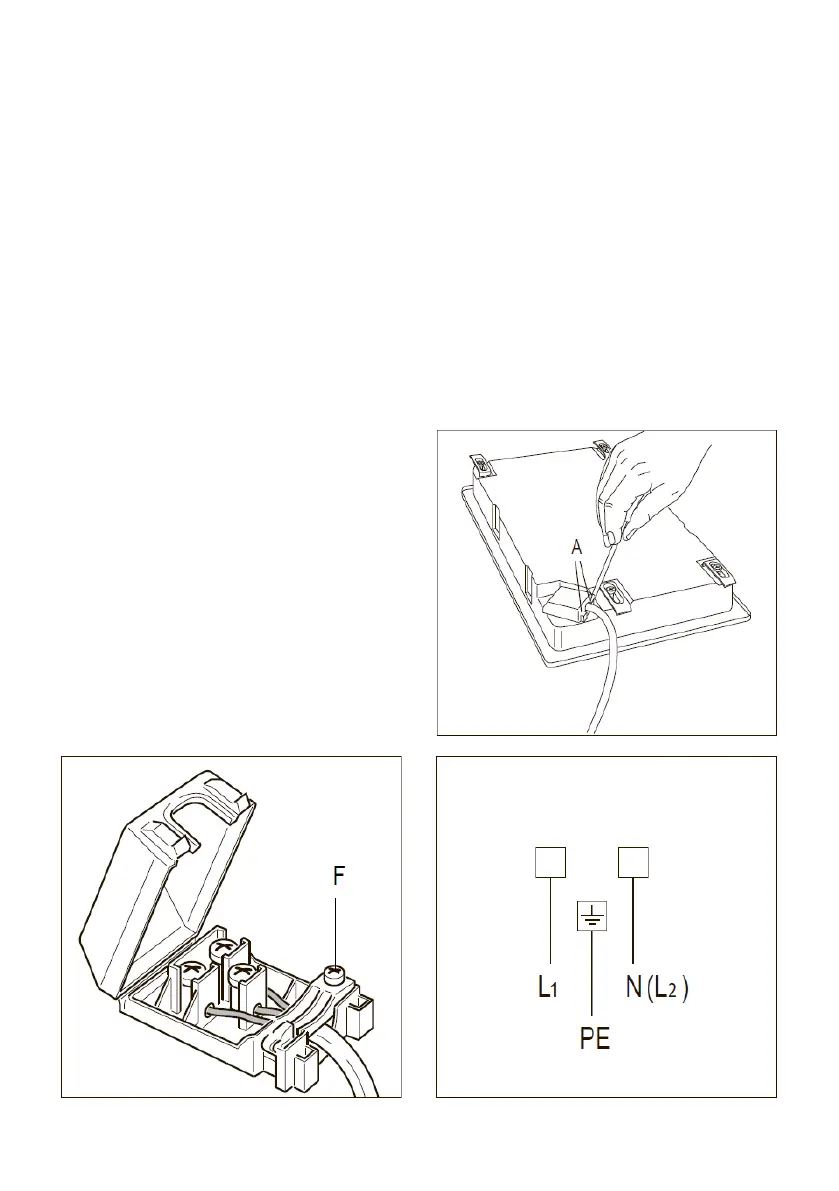

Fig. 2.2
220-240 V CA
Fig. 2.3
Fig. 2.1
