Candy CE32XK - Substituição Do Cabo de Alimentação

84
SUBSTITUIÇÃO DO CABO DE ALIMENTAÇÃO
Importante! Este aparelho deve ser ligado à alimentação de eletricidade apenas por
uma pessoa autorizada.
AVISO: Se o cabo de alimentação estiver danificado, o mesmo deve ser substituído
apenas por um agente de serviço autorizado, a fim de evitar um perigo.
• O cabo de alimentação deve ser substituído por um cabo do mesmo tipo.

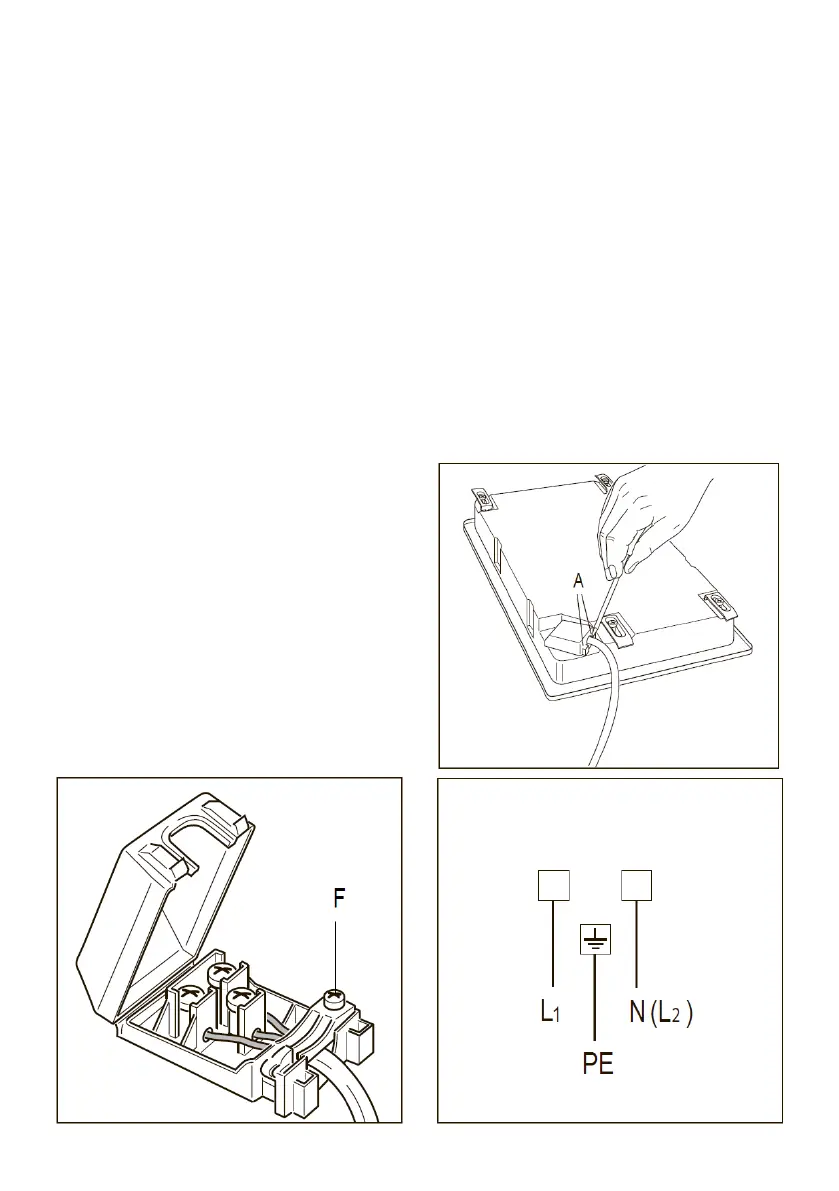

• Volte a placa de cozinha ao contrário e desengate a tampa da placa de terminais,
inserindo uma chave de parafusos nos dois ganchos "A" (fig. 2.1).
• Abra o prensa-cabos desenroscando o parafuso "F" (fig. 2.2), desaparafuse os parafusos
do terminal e remova o cabo.
• O novo cabo de alimentação, de tipo e secção adequados, está ligado à placa de
terminais seguindo o diagrama na figura 2.3.
• Puxe o cabo de alimentação e bloqueie-o com o prensa-cabos.
• Feche a tampa do bloco de terminais (verifique se os dois ganchos "A" estão corretamente
ligados).
Nota: O condutor de terra deve ser cerca de 3 cm mais comprido do que os outros.
SECÇÃO DO CABO
DE ALIMENTAÇÃO TIPO "H05RR-
F" ou "H05V2V2-F" (resistência a
temperaturas de 90°C)"
220 - 240 V 50-60 Hz 3 x 1,5 mm
2
(*) (**)
(*) Conexão possível com ficha e tomada
(**) Conexão com a conexão da caixa de
parede.
Fig. 2.2
220-240 V ac
Fig. 2.1
Fig. 2.3
