REMPLACEMENT DU CÂBLE D’ALIMENTATION SECTEUR
Important ! Cet appareil ne doit être raccordé à l’alimentation électrique que par une
personne autorisée.
AVERTISSEMENT : si le câble d’alimentation est endommagé, il ne doit être remplacé
que par un technicien agréé afin d’éviter tout danger.
• Le câble d’alimentation doit être remplacé par un câble du même type.

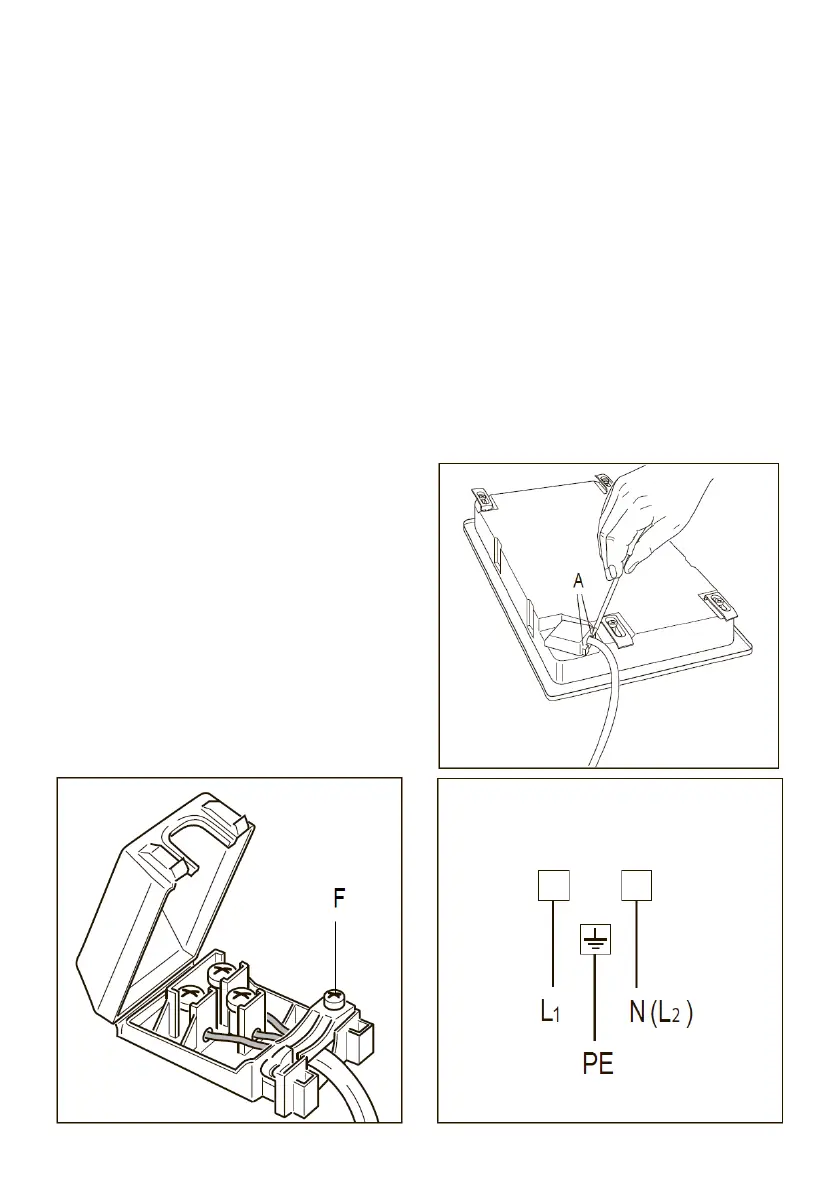

• Retournez la plaque de cuisson et décrochez le couvercle du bornier en introduisant un
tournevis dans les deux crochets « A » (fig. 2.1).
• Ouvrez le presse-étoupe en dévissant la vis « F » (fig. 2.2), dévissez les vis de la borne
et retirez le câble.
• Le nouveau câble d’alimentation, de type et de section appropriés, est relié au bornier
selon le schéma de la fig. 2.3.
• Tirez le câble d’alimentation et bloquez-le avec un presse-étoupe.
• Fermez le couvercle du bornier (vérifiez que les deux crochets « A » sont correctement
accrochés).
Remarque : le conducteur de terre doit être environ 3 cm plus long que les autres.
SECTION DU CÂBLE
D’ALIMENTATION « H05RR-F »
ou « H05V2V2-F » (résistance aux
températures de 90 °C)
220 - 240 V 50-60 Hz 3 x 1,5 mm
2
(*) (**)
(*) Branchement possible avec prise et fiche
(**) Connexion avec branchement au boîtier
mural.
