PT-6
NB: A distância de segurança entre a
placa e qualquer armário acima desta deve
ser de, no mínimo, 760 mm.
3. Fixe a placa na bancada de trabalho
utilizando os quatro suportes na base da
placa. A posição dos suportes pode ser
ajustada de acordo com a espessura da
bancada.
Avisos:
(1) A placa de indução deve ser instalada por
uma pessoa devidamente qualificada. Temos
os nossos próprios instaladores qualificados.
Nunca tente instalar o aparelho por si próprio.
(2) A placa de indução não deve ser instalada por
cima de frigoríficos, congeladores, máquinas
de lavar louça ou máquinas de secar.
(3) A placa de indução deve ser instalada de
modo a possibilitar a radiação ideal de calor.
(4) A parede e a área acima da placa devem ser
resistentes ao calor.
(5) Para evitar qualquer dano, a camada composta
e o adesivo devem ser resistentes ao calor.
4. Conexão à fonte de alimentação
A tomada deve estar ligada em conformidade
com a norma relevante a um disjuntor de um
polo. O método de conexão está exibido na
Figura 3.
Tensão Conexão de arame
380-415V 3N~
Preto Castanho Azul Amarelo/Verde
220-240V~
Preto e Castanho Azul Amarelo/Verde
Figura (3)
Se o cabo estiver danificado ou precisar de ser
substituído, isso deve ser feito por um técnico
pós-venda com as ferramentas adequadas, de
modo a evitar qualquer acidente.
Se o aparelho estiver conectado diretamente à
rede elétrica, deve ser instalado um disjuntor de
um polo com uma folga mínima de 3 mm entre
contactos.
O instalador deve certificar-se de que foi efetuada a
ligação elétrica correta e que está em conformidade
com os regulamentos de segurança.
O cabo não deve ficar dobrado ou comprimido.
O cabo deve ser verificado regularmente e
substituído apenas por uma pessoa qualificada.

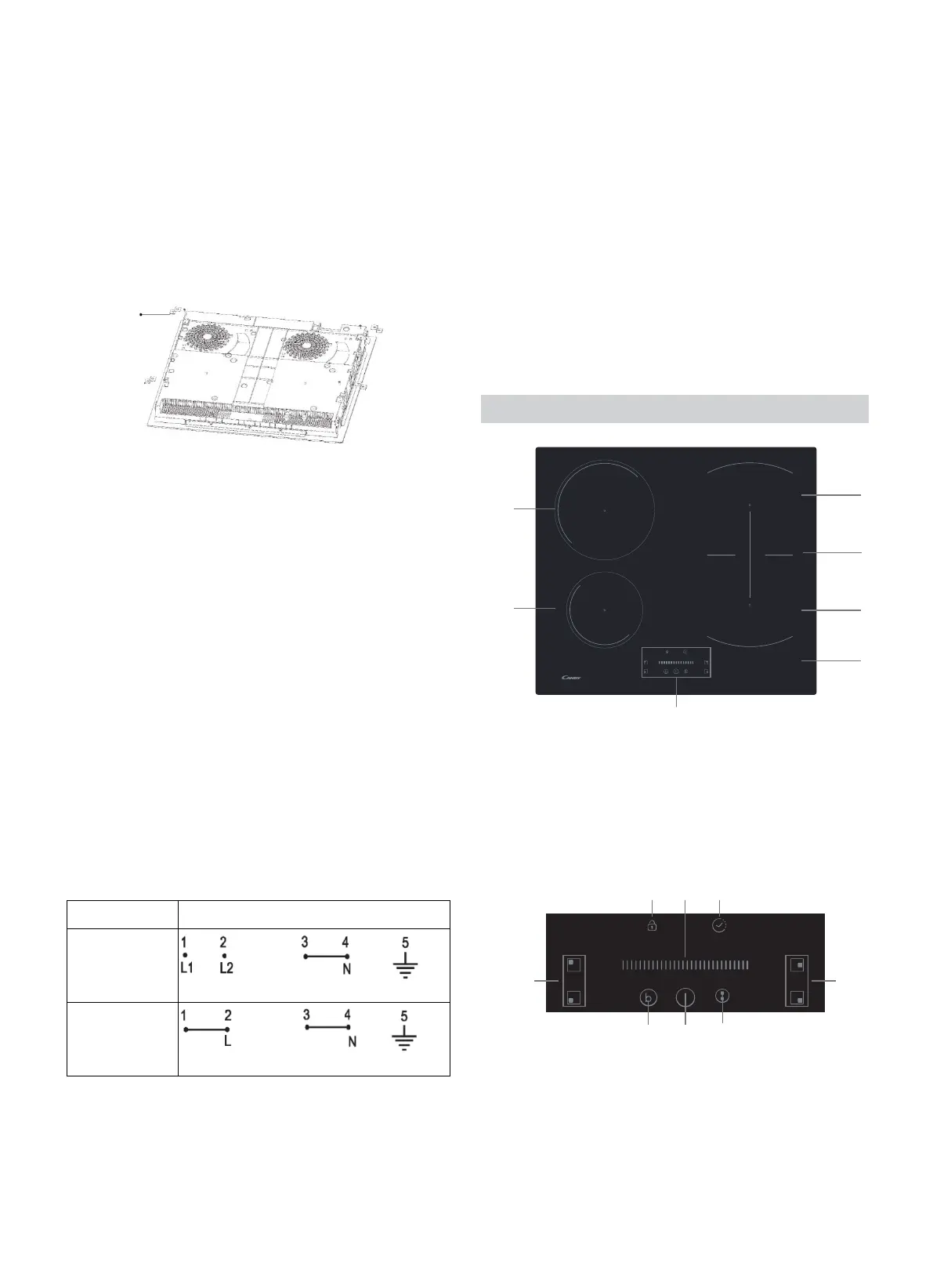

Diagrama da placa de indução:
1. Máx. 1400W/1500W zona
2. Máx. 2400W/2600W zona
3. Máx. 3000W/3600W zona
7. Painel de controlo
4. Máx. 1800W/2000W zona
5. Máx. 1800W/2000W zona
6. Placa de vidro
Diagrama esquemático do painel de controlo
1. Comando Ligar/Desligar
2. Controlo da Área Flexível
3. Boost
4. Controlos de seleção da zona de
aquecimento
5. Comando de bloqueio
6. Comando do temporizador
7. Controlo tátil deslizante de
Alimentação/Temporizador
Suporte
4
5
3
1
6
4
7
5
4
1
2
7
6
3
2
