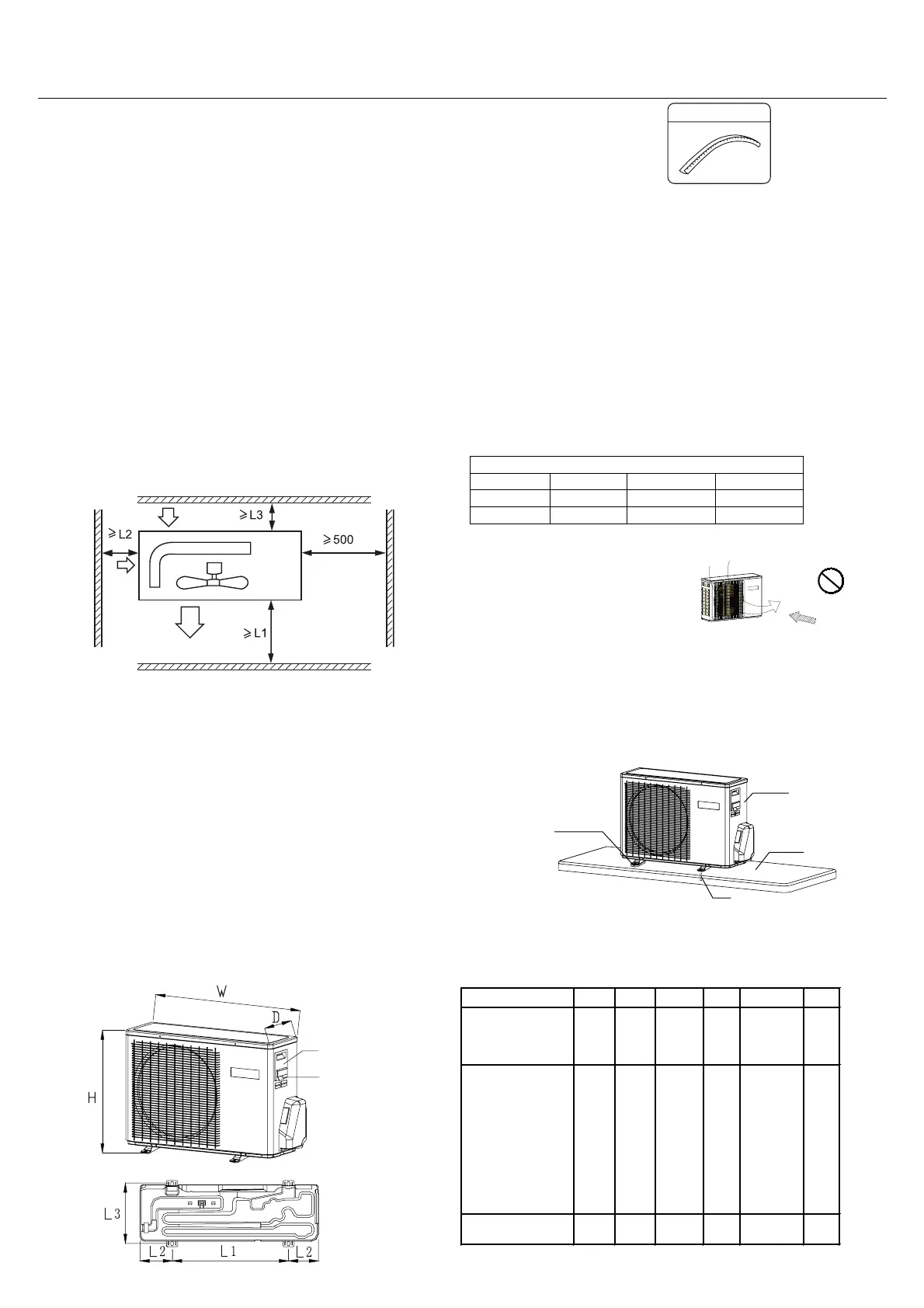

Procedura di installazione
Installazione dell’unità esterna
1. Accessori
“Bordatura” per proteggere i cavi elettrici da spigoli vivi.
2. Scegliere il luogo di installazione
Scegliere un luogo di installazione che soddisfi le seguenti condizioni e che allo stesso tempo sia accettabile per il cliente
o l’utilizzatore.
Luogo con buon ricambio dell'aria.
Posizione lontana da calore irradiato o da altre fonti di calore.
Posizione dalla quale
●
sia facile scaricare l'acqua drenata.
Posizione nella quale il rumore e l'aria calda non disturbino i vicini.
Posizione che durante l'inverno non sia esposta ad abbondanti nevicate.
Posizione dove non ci siano ostacoli in prossimità della presa d'aria o dello scarico dell'aria.
Posizione dove lo scarico dell'aria non sia esposto a vento forte.
Una
●
postazione chiusa su tutti e 4 i lati non è ideale per l'installazione. Serve uno spazio libero di 1 m o più
sopra al condizionatore.
Evitare di montare le griglie in una posizione in cui possano avvenire corto circuiti.
Se si installano più unità, accertarsi che ci sia abbastanza spazio di aspirazione per evitare corto circuiti.
Spazio libero da mantenere intorno all’unità
Distanza
L1 aperto aperto 500 mm
L2 300 mm 300 mm aprire
L3
150 mm 300 mm 150 mm
Nota:
(1) Usare le viti per fissare i
componenti.
(2) Evitare che il vento forte entri
direttamente nella bocchetta di
uscita del flusso d'aria.
(3) Tenere uno spazio libero di almeno un metro sopra
l’unità.
(4) Non bloccare l'area intorno all'unità.
(5) Se l'unità
●
esterna viene installata in una posizione
esposta al vento, orientarla in modo che la griglia di uscita
NON sia rivolta verso la direzione del vento.
3. Installazione dell'unità esterna
Fissare l’unità al pavimento
●
in modo corretto, considerando le
condizioni del luogo di installazione e quanto segue:
Lasciare abbastanza spazio sul cemento per fissare i bulloni
di
ancoraggio.
Scegliere un punto in cui il cemento delle fondamenta sia
abb
astanza profond
o.
Installare l'unità in modo che l'angolo di inclinazione sia
inferiore ai 3 gradi.
Non posizionare l'unità direttamente a terra. Accertarsi che ci
sia abbastanza spazio accanto al foro di drenaggio nella piastra
di fondo affinché l'acqua possa essere drenata senza problemi.
Bordatura
(Spazio ma-
nutenzione)
Presa d'aria
Presa d'aria
Bocchetta di
uscita dell'aria
NO
Direzione del vento
Bocchetta
di uscita
dell'aria
Bullone di ancoraggio
Unità
Cuscinetto in
Base in cemento
4. Dimensioni p
er l’installazione (mm)
Modello W D H L1 L2 L3
Morsetti
cablaggio
elettrico
Foro di distribuzione
del cablaggio
elettrico
CY-09TAOUT
700 245 543.8 440 120/140 269
CY-12TAOUT
CY-18TAOUT
CY-24TAOUT
CY-09FAOUT
CY-12FAOUT
800 275 553 510 130/160 313
CY-2T14AOUT
CY-2T18AOUT
CY-2M14AOUT
CY-2M18AOUT
CY-18FAOUT
820 338 614 590 114.2 324
