3. IL TERMINALE UTENTE
3.1 Regolazione del contrasto dei display a LCD
I modelli con display LCD 4x20 sono dotati di potenziometro per la
regolazione del contrasto del display. Il potenziometro è raggiungibile
con un cacciavite a lama piatta attraverso il relativo foro localizzato
nell’angolo in alto a destra del coperchio posteriore (modelli PCOT*)
oppure asportando il coperchio posteriore (modelli PCOI*); in questo
caso il potenziometro è localizzato nell’angolo in alto a destra della
scheda. I modelli con display grafico permettono la regolazione del
contrasto premendo simultaneamente i tasti Menu e ↓ (oppure Menu e
↑). A seguire le descrizioni delle versioni disponibili (display) del
terminale utente.
3.2 Display LCD 4x20 montaggio a parete o pannello
Caratteristiche
codice PCOT00*CB*
numero righe 4
numero colonne 20
altezza carattere (mm) 5
Sono disponibili inoltre:
•versione predisposta per
collegamento con una stampante
seriale (PCOT00SCB0);
•versione con LCD retroilluminato
(PCOT000CBB).
3.3 Display LED montaggio a parete o pannello
Caratteristiche
codice PCOT000L60
numero cifre 6
colore verde
altezza (mm) 13
altezza carattere (mm) 5
numero LED indicatori
laterali 5
numero LED indicatori
(della funzione visualizzata
sul display) 3+3
3.4 Display LCD grafico montaggio a parete o pannello
Caratteristiche
codice PCOT00PGH0
LCD 128x64 pixel, grafico,
retroilluminato
LCD 128x64 pixel, grafico,
retroilluminato
numero righe 8
numero colonne 16
3.TERMINAL USER
3.1 Contrast control in LCD Display
4x20 LCD display models have a trimmer for adjusting the display
contrast.The trimmer can be accessed using a flat-head screwdriver
through the hole located on the top right corner of the rear cover
(PCOT* models) or by removing the rear cover (PCOI* models); in the
latter case the potentiometer is located on the top right corner of the
main board itself. Graphic display models allow control of contrast by
pressing simultaneously the Menu and ↓ buttons (or Menu and ↑).
Here follows the description of terminal user available versions
(display).
3.2 Display LCD 4x20 for wall or panel mounting
Characteristics
code PCOT00*CB*
number of rows 4
number of columns 20
font height (mm) 5
Other features available:
•version fitted for connection to a
serial printer (PCOT00SCB0);
•version with LCD back-lit
(PCOT000CBB).
3.3 LED Display for wall or panel mounting
Characteristics
code PCOT000L60
number of digits 6
colour green
height (mm) 13
font height (mm) 5
LED number of side
indicators 5
LED number of indicators
(of the function displayed) 3+3
3.4 LCD Graphic Display for wall or panel mounting
Characteristics
code PCOT00PGH0
LCD 128x64 pixel, graphic,
back-lit
LCD 128x64 pixel, graphic,
back-lit
number of rows 8
number of columns 16
17
pCO
2
- cod. +030221835 rel. 3.0 - 18.02.03
on/off alarm enter
on/off alarm enter
A____
Parem
Psw
B____
Val
AL
1_ __________
2_ __________
3_ __________
4_ __________
5_ __________
on/off alarm enter
Graphic
Room 1
Temp

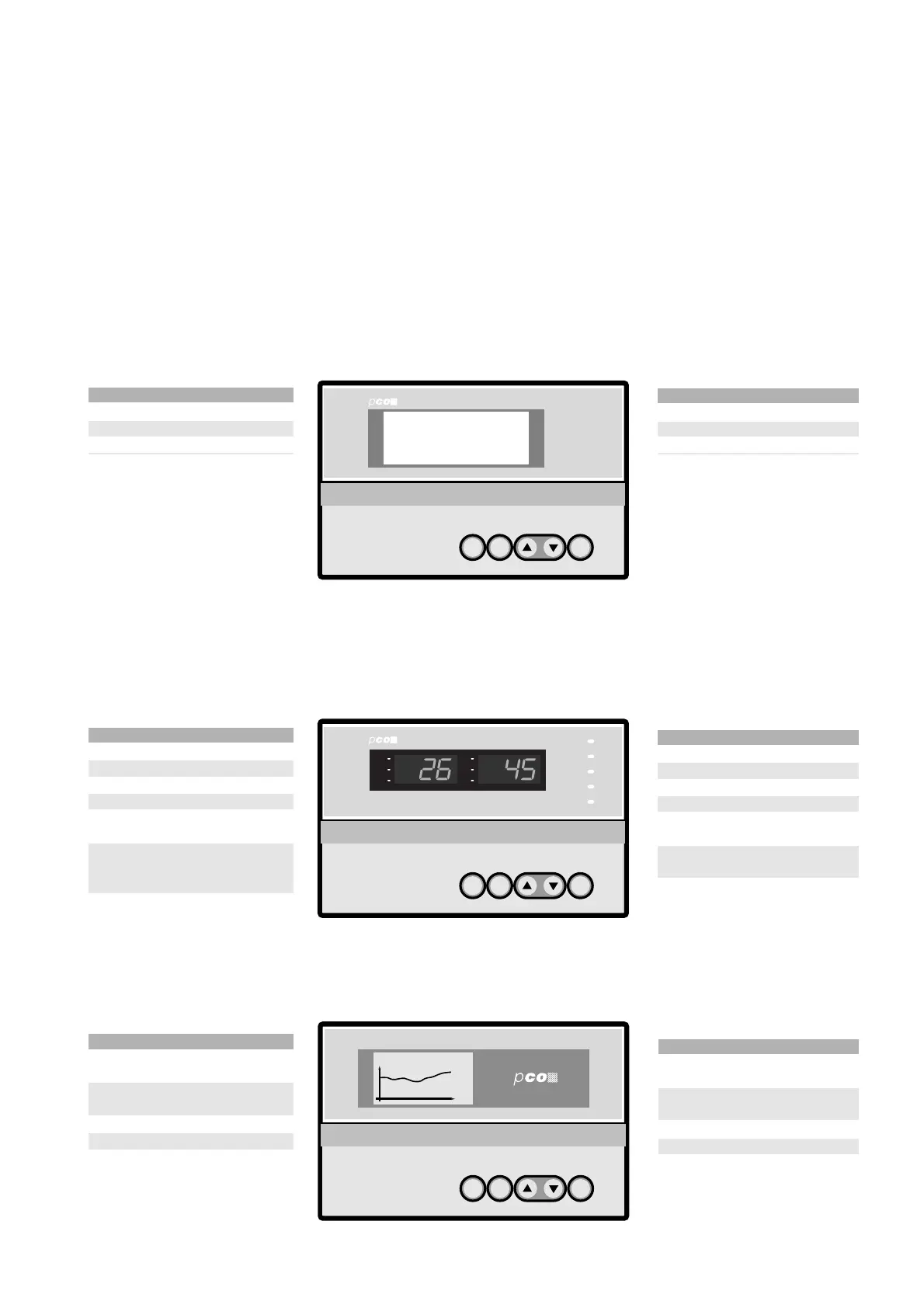

Fig. 3.2.1
Fig. 3.3.1
Fig. 3.4.1
