3.10.2 Scheda inverter per alimentazione della lampada
fluorescente (CFL) del display e connessione al pCO
2
Questa scheda consente di alimentare la lampada fluorescente di
retro-illuminazione del display e permette al controllore di pilotare
correttamente il display usato. La lampada fluorescente è presente solo
nel modello PCOI00PGLO 240x128 pixel.
n. descrizione
1 connessione al pCO display per il modello PCOI00PGL0
2 connessione al display (LCD)
3 connessione alla lampada
4fori di fissaggio
Tab. 3.10.2.1
AVVERTENZA: L’area tratteggiata in
Fig. 3.10.2.1 indica una zona ad alta
tensione (circa 360 Vac); evitare nel
modo più assoluto di toccare con le
dita o altri utensili conduttivi tale zona.
3.10.3 Scheda schermo (opzione per stampante)
Per tutti i modelli del terminale grafico pCO esiste la possibilità di
inserire una scheda opzionale per la gestione di una stampante
seriale, nel connettore a pettine contrassegnato dal numero 2 indicato
in Fig. 3.9.3.1. Per fare ciò occorre prima asportare la scheda di
protezione localizzata nell’area riservata alla scheda stampante
opzionale. La funzione è quella di aumentare l’immunità ai disturbi del
terminale; il relativo fissaggio si effettua mediante tre viti da avvitare nei
tre fori individuati dal numero 1 nella Fig. 3.3.1.3.1.
n. descrizione
1fori di fissaggio
2tacca di riferimento del pin 1 della EPROM e relativa serigrafia
a bordo scheda
Tab. 3.10.3.1

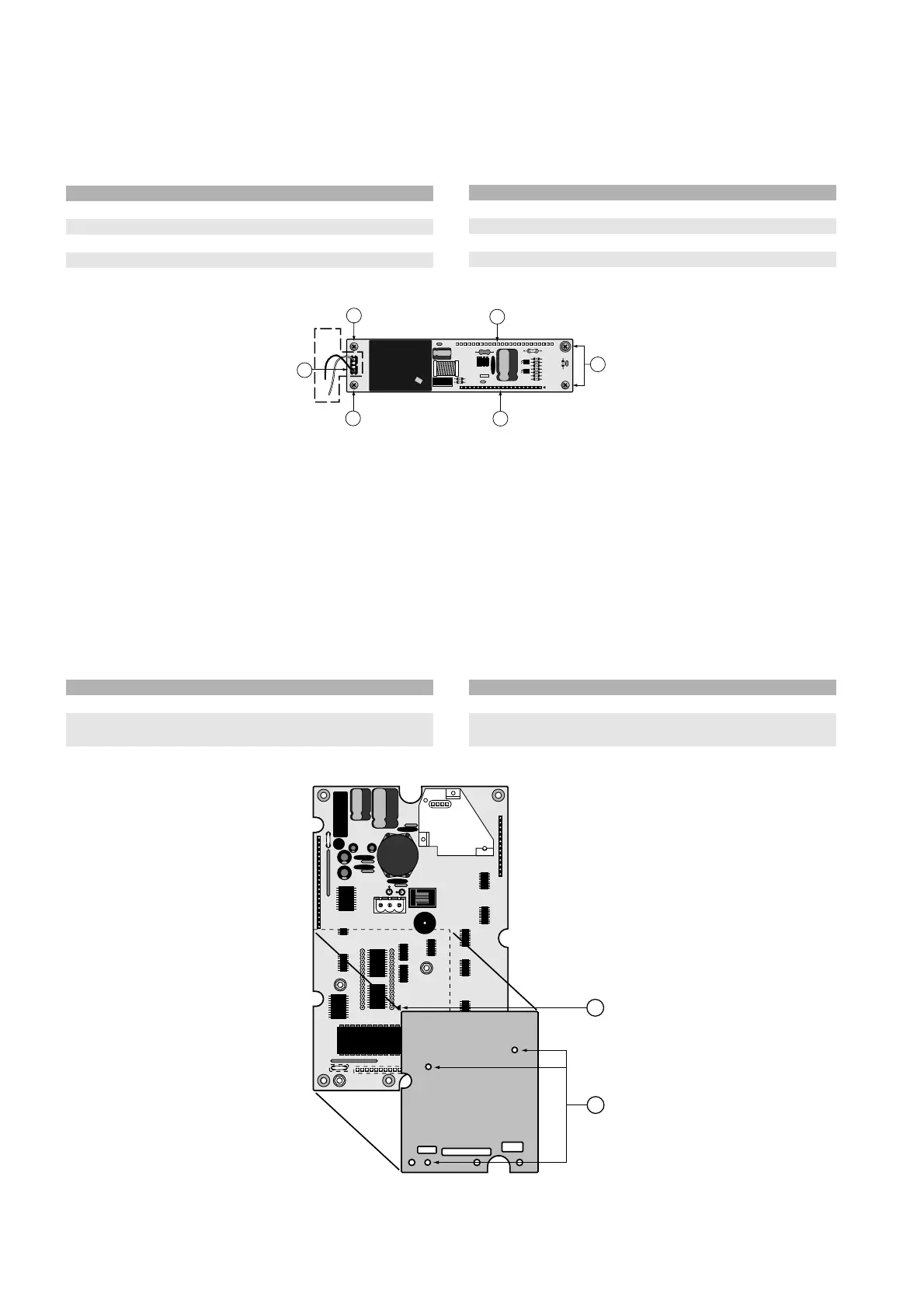

3.10.2 Inverter card for powering the fluorescent light on the
display (CFL) and connecting to the pCO
2
This card provides power to the fluorescent back-lighting on the display
and allows the main board to correctly control the display used.The
fluorescent light is available only on PCOI00PGLO, 240x128 pixels.
n. description
1 connection to the pCO display for model PCOI00PGL0
2 connection to the display (LCD)
3 connection to the light
4mounting holes
Tab. 3.10.2.1
WARNING: The dotted area in Fig.
3.10.2.1 indicates the high voltage
area (around 360 Vac); do not in any
circumstances touch this area with
your fingers or with conducting tools.
3.10.3 Protective screen (optional printer card)
For all pCO graphic terminal models an optional card can be inserted
in the pin connector marked by number 2 as shown in Fig. 3.9.3.1. for
managing a serial printer.To insert the card, first remove the protective
screen which is found in the area reserved for the optional printer card.
The function of the screen is to increase immunity against terminal
disturbances. Mounting is made by tightening the three screws in the
three holes marked by no.1, Fig. 3.3.1.3.1.
n. description
1mounting holes
2reference notch for pin 1 of the EPROM and corresponding
silk-screening on the board
Tab. 3.10.3.1
22
pCO
2
- cod. +030221835 rel. 3.0 - 18.02.03
F
.
1
.
ERG INC
PS-E1715
9549E
1nK400
RB59H3
3
2
1
4
4
4
1
2
Fig. 3.10.2.1
Fig. 3.10.3.1
