3.10 Funzionalità e caratteristiche del terminale con
display grafico
I font di caratteri sono configurabili dall’utente-programmatore, sia
come stile sia come dimensione.
È possibile quindi la rappresentazione di tutti gli alfabeti. Inoltre si può
realizzare la visualizzazione in grande formato delle grandezze misura-
te, visibili così anche a distanza.
Sono visualizzabili inoltre:
• oggetti grafici statici (creati dal programmatore);
• oggetti grafici in movimento (creati dal programmatore);
• grafici delle variabili acquisite.
Nel caso si voglia memorizzare l’andamento grafico delle variabili
acquisite è necessario installare a bordo del terminale la scheda orolo-
gio/indirizzamento della rete locale pLAN nella versione dotata di
EPROM da 32 kByte (cod. PCOCLKMEM0). Tale scheda va inserita nel
connettore a pettine contraddistinto dalla dicitura CLOCK/MEM.
AVVERTENZA: effettuare il montaggio/smontaggio a macchina spenta.

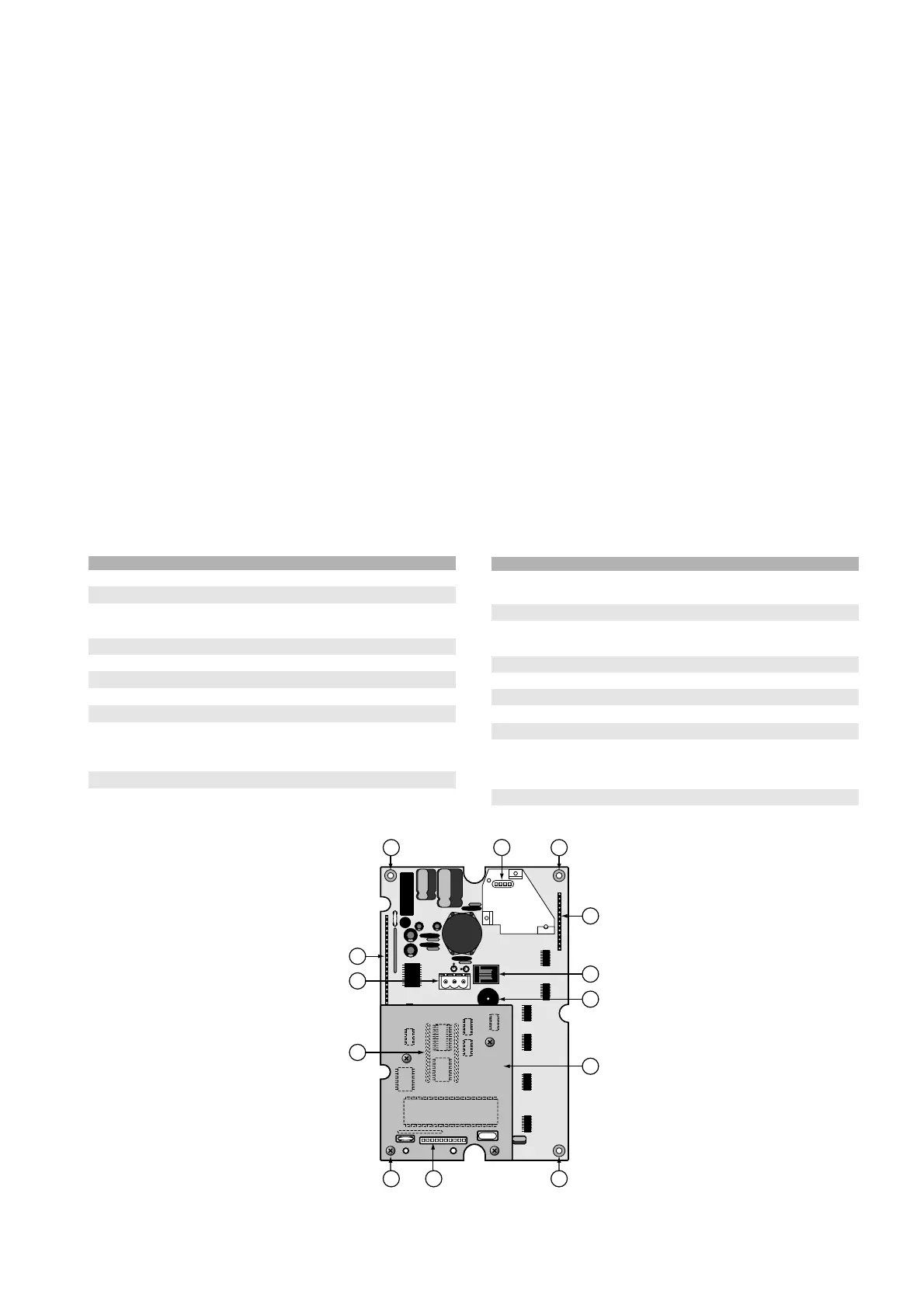

3.10.1 Scheda display grafico
La scheda supporta il microprocessore, le memorie e la EPROM che
contiene il programma applicativo di gestione del display e della
tastiera. Include il connettore per la schedina seriale opzionale per
gestire la stampante (cod. PCOSERPRN0) e quello per la schedina
contenente l’orologio e i 32 di EEPROM. Di seguito vengono descritti i
componenti del terminale con display grafico.
n. descrizione
1connettore alla scheda inverter e di gestione segnali per il display
2 connettore per scheda opzionale stampante
3 connettore telefonico per collegamento terminale al pCO
2
(PCOB*21) o al derivatore TCONN6J000
4cicalino per segnalazione acustica degli allarmi
5fori di fissaggio metallizzati
6 connettore per collegamento alla scheda tastiera aggiuntiva
7 EPROM programma e direzione/verso di montaggio
8 connettore per scheda orologio tempo reale/32 kB EEPROM
9 connettore per alimentazione, da utilizzare sempre con
PCOI00PGL0 e per distanze superiori a 50 metri per il
PCOT00PGH0 (sezioni: da min 0,5 mm
2
a max. 2,5 mm
2
)
10 schermo di protezione
Tab. 3.10.1.1
3.10 Functions and features of the terminal with
graphic display
The fonts of the digits can be configured by the user-programmer, both
for style and dimension.Therefore it is possible to represent all alpha-
bets.You can display the measured values in large format so that they
can be seen from a distance.
Other object displayed include:
•static graphic objects (created by the programmer);
• graphic objects in motion (created by the programmer);
• graphs of the acquired variables.
If you want to save the graphic progress of the acquired variables it is
necessary to install the clock/addressing card of the pLAN local
network in the terminal (version equipped with 32 kByte EPROM, code
PCOCLKMEM0).This card must be inserted in the pin connector
marked CLOCK/MEM.
WARNING: all operations involving mounting/removal should be
performed when the unit is Off.
3.10.1 Graphic display board
The board supports the microprocessor, the memory and the EPROM
which holds the application program for managing the display and the
keypad. It also includes a connector for the optional serial card for
printer management (code PCOSERPRN0) and for the card containing
the clock and the 32 of EEPROM. Here below are described the
components of the terminal with graphic display.
n. description
1 connector to the inverter and signal management card for the
display
2 connector for the optional printer card
3telephone-type connector card for terminal connection to the
pCO
2
(PCOB*21) or junction TCONN6J000
4buzzer for acoustic alarm signals
5metal-plated mounting holes
6 connector for connection to an additional keypad card
7 EPROM program and mounting/direction orientation
8 connector for real time clock/32kB EEPROM
9power connector (to be used with PCOI00PGL0 and for
distances over 50 metres with PCOT00PGH0) - cross sections:
from min 0,5mm
2
to max. 2,5mm
2
).
10 protective screen
Tab. 3.10.1.1
21
pCO
2
- cod. +030221835 rel. 3.0 - 18.02.03
