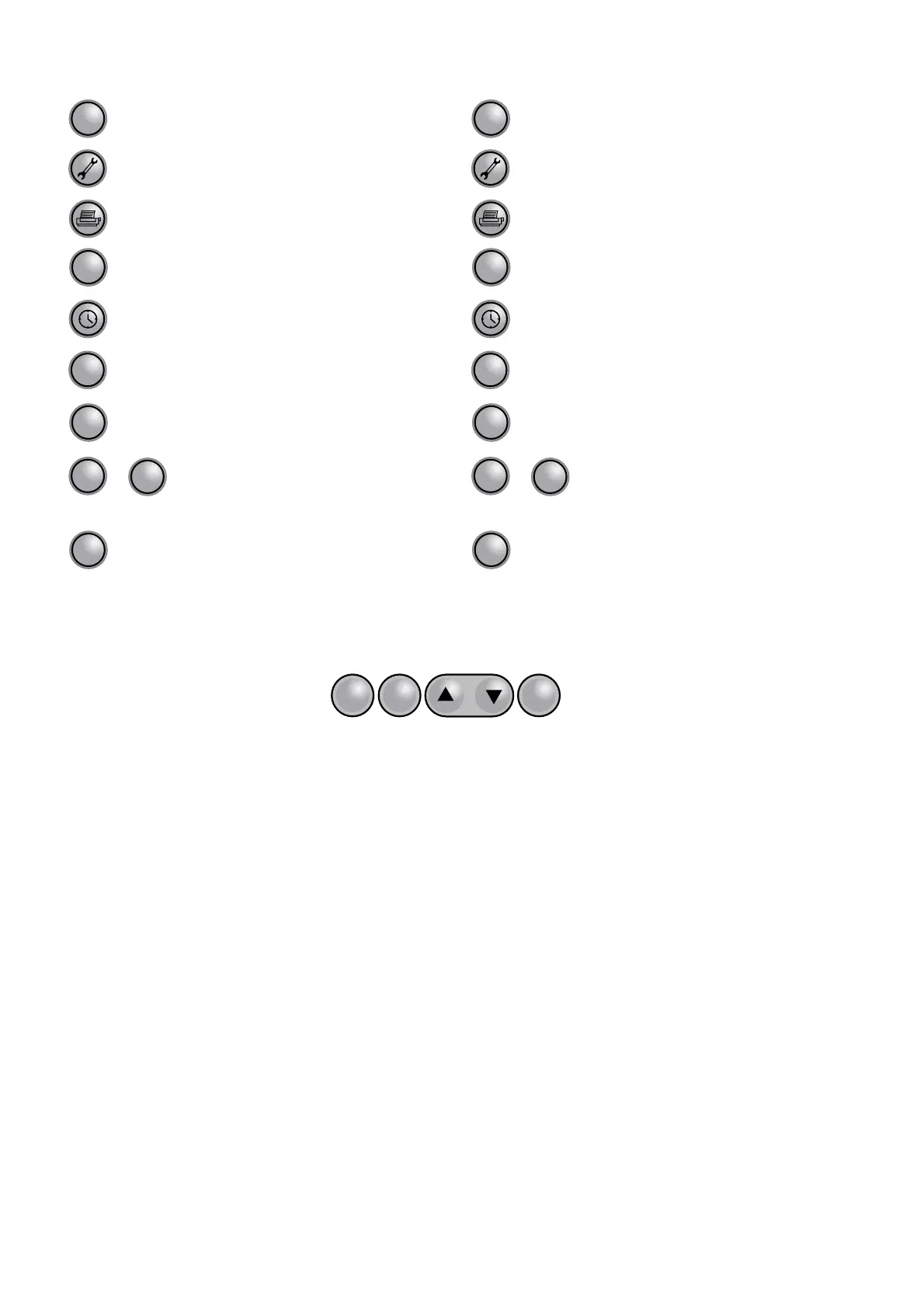

3.9.1 Utilizzo tipico dei tasti nelle applicazioni standard Carel
visualizza i valori rilevati dalle sonde;
visualizza i valori relativi alla manutenzione dei dispositivi (ore
di utilizzo del dispositivo e reset contaore di funzionamento);
accede al gruppo di maschere per la gestione della stampante
(ove prevista);
visualizza lo stato degli ingressi e delle uscite, sia digitali che
analogiche;
permette la visualizzazione/programmazione dell’orologio (se
presente);
consente l’impostazione dei Set-Point;
consente l’impostazione dei vari parametri di funzionamento
(protezioni, soglie);
premendo contemporaneamente questi tasti si
entra nella configurazione della macchina (numero
di dispositivi collegati al pCO
2
, programmazione
dei fondo scala e calibrazione sonde, ecc.);
visualizza la versione del programma applicativo ed altre
informazioni;
I LED a fianco di ciascun tasto si illuminano quando la relativa funzione
è attivata (a seconda del programma applicativo).
Tasti esterni in gomma siliconica (versione
standard).
Riferimenti Fig. 3.2.1.1 (relativi a programmi
applicativi standard Carel):
1. tasto ON/OFF: consente l'accensione e lo
spegnimento della macchina. Il LED verde
che illumina il tasto indica se l'accensione è
stata effettuata;
2. tasto alarm:è utilizzato per la visualizzazione su display degli
allarmi, per il loro ripristino manuale e per la tacitazione del cicalino.
Se il tasto è illuminato (colore rosso) significa che è stato rilevato
almeno un allarme;
3. frecce verso l’alto per la gestione delle maschere su display e per
l'impostazione dei valori dei parametri di controllo (non retroilluminato);
4. frecce verso il basso per la gestione delle maschere su display e
per l'impostazione dei valori dei parametri di controllo (non
retroilluminato);
5. tasto enter: per la conferma dei dati impostati. Il tasto è
costantemente retroilluminato (luce gialla) per indicare la presenza
dell’alimentazione.
3.9.1 Typical use of the buttons in standard Carel applications
displays the values measured by the probes
displays the values relating to the maintenance of the devices
(working hours and operating hour counter reset);
accesses the group of screens for printer management (where
included);
displays the status of inputs and outputs (both digital and ana-
logue);
allows the display/programming of the clock (if present);
allows the Set-Point setting;
allows the various operating parameters to be set (safety para-
meters, thresholds)
by pressing simultaneously these buttons you
access the unit configuration (number of instru-
ments connected to the pCO2, scale setting, probe
calibration etc.);
displays the version of the application program and other
information;
The LED next to each button are illuminated when the relative function
is active (depending on the application program).
External silicone rubber buttons (standard
version).
Ref. Fig. 3.2.1.1 (relating to Carel standard
application programs):
1. ON/OFF:switches the unit on or off.The
green LED that lights up in the button shows if
the machine is turned on;
2. alarm button: used for displaying or manually resetting the alarms
and for silencing the buzzer. If the button lights up (red), at least
one alarm has been detected;
3. The arrow pointing upwards to manage the currently displayed
screen and to set the values of the control parameters (not back-lit);
4. The arrow pointing downwards to manage the currently displayed
screen and to set the values of the control parameters (not back-lit);
5. enter button: to confirm the set data.The button is constantly
back-lit (yellow) indicating the presence of mains power.
20
pCO
2
- cod. +030221835 rel. 3.0 - 18.02.03
