4.4.3 Collegamento delle sonde di temperatura PT1000
Il pCO
2
prevede il collegamento con sensori di tipo PT1000 a 2 cavi
per tutte le applicazioni ad alta temperatura; il range di lavoro è
-100/200 °C. Gli ingressi che possono accettare questo tipo di ingresso
sono B4, B5, B9, B10. Gli ingressi devono essere pre-configurati per
segnali tipo PT1000 dal programma applicativo residente nella flash
memory. Di seguito viene illustrato lo schema di collegamento:
morsetti pCO
2
cavetto sonda
sonda 1 sonda 2 sonda 3 sonda 4 PT1000
BC4 BC5 BC9 BC10 1
B4 B5 B9 B10 2
Tab. 4.4.3.1
AVVERTENZE:
per ottenere una corretta misura del sensore PT1000 è necessario
che per ogni cavo del sensore venga collegato un singolo morsetto
come mostrato in fig. 4.4.3.1;
•i due cavi delle sonde PT1000 non hanno polarità, pertanto sono
equivalenti e non è necessario rispettare un ordine particolare nel
collegamento alla morsettiera.
4.4.4 Collegamento delle sonde di pressione
Al pCO
2
possono essere collegate tutte le sonde attive di pressione
della serie SPK* Carel o qualsiasi sensore di pressione presente sul
mercato con segnale 0/20 mA o 4/20 mA. Gli ingressi che possono
accettare questi sensori sono: B1, B2, B3, B6, B7, B8. Gli ingressi
devono essere pre-configurati per segnali 0/20 mA o 4/20 mA dal
programma applicativo residente nella flash memory. Di seguito viene
illustrato lo schema di collegamento:
morsetto colore descrizione
pCO
2
cavetto
sonda
+Vdc marrone alimentazione
B1, B2, B3, bianco segnale
B6, B7, B8
Tab. 4.4.4.1

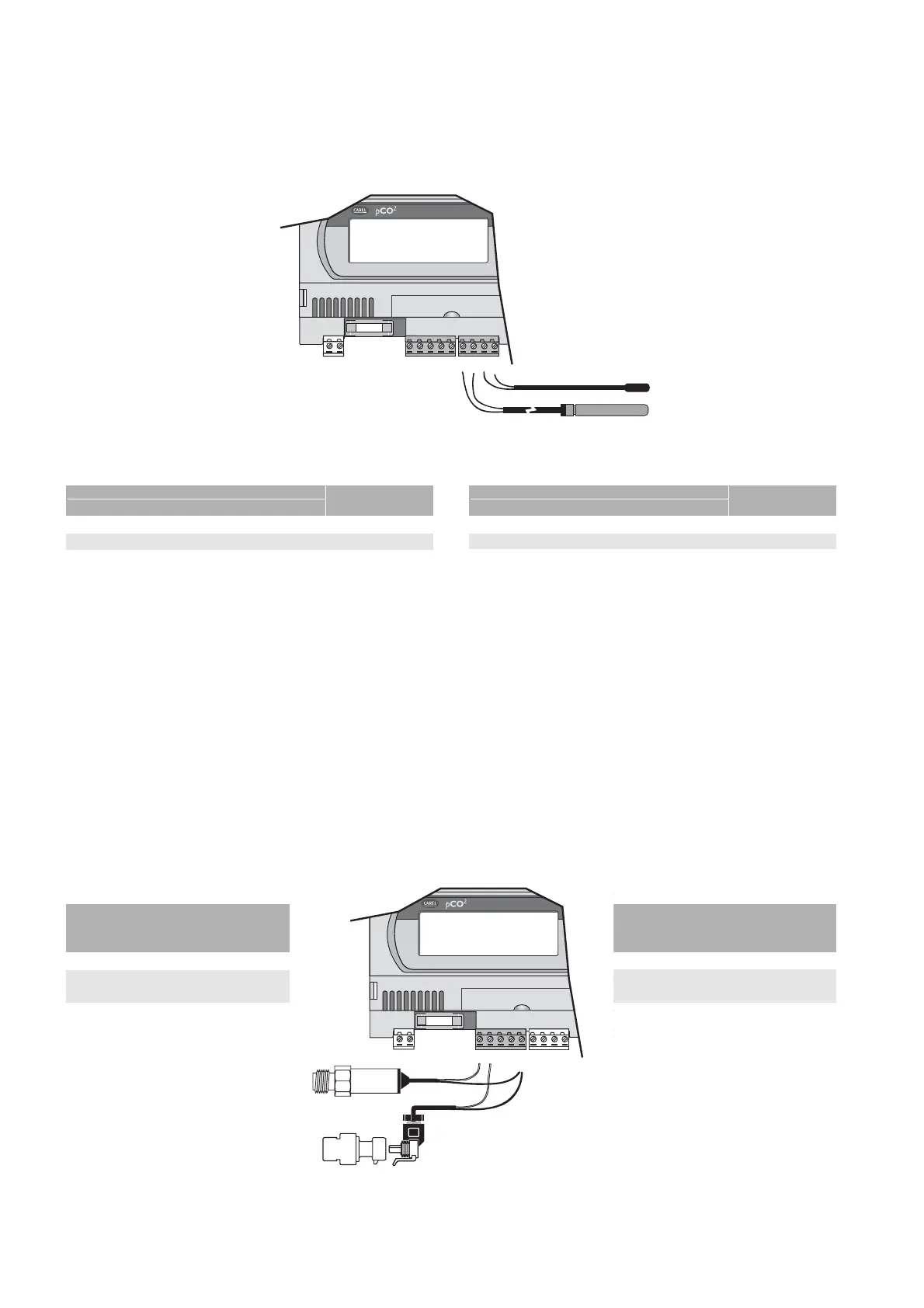

4.4.3 Connecting the PT1000 temperature probes
The pCO
2
features connection for PT1000-type 2 lead sensors for all
high-temperature applications; the operating range is -100/200°C.The
inputs which can accept this type of sensor are B4, B5, B9, B10.The
inputs must be pre-configured for PT1000 signals by the application
software resident in the flash memory.The following shows the
connection diagram:
pCO
2
terminals probe lead
probe 1 probe 2 probe 3 probe 4 PT1000
BC4 BC5 BC9 BC10 1
B4 B5 B9 B10 2
Tab. 4.4.3.1
WARNINGS:
•In order to get a correct measurement from the PT1000 probe it is
necessary to connect each probe lead to one single terminal as
shown in fig. 4.4.3.1;
The two leads of the PT1000 probes do not have polarity. It is not
necessary to respect any polarity order when connecting to the
terminal block.
4.1.2 Connecting the pressure probes
The pCO
2
can be connected to all Carel series SPK* active pressure
probes or any pressure sensor on the market with an 0/20mA or
4/20mA signal.The inputs which can accept these sensors are: B1, B2,
B3, B6, B7, B8.The inputs must be pre-configured for 0/20mA or
4/20mA signals by the application software resident in the flash
memory.The following shows the connection diagram:
pCO
2
probe description
terminal lead
colour
+Vdc brown power supply
B1, B2, B3,
B6, B7, B8 white signal
Tab. 4.4.4.1
26
pCO
2
- cod. +030221835 rel. 3.0 - 18.02.03
Fuse
built-in terminal
B1
B2
B3
GND
+VDC
B4
BC4
B5
BC5
Fuse
built-in terminal
B1
B2
B3
GND
+VDC
Fig. 4.4.3.1
Fig. 4.4.4.1
