4.4.5 Collegamento degli ingressi analogici selezionati come
ON/OFF
Il pCO
2
permette di configurare alcuni
ingressi analogici come ingressi digitali puliti.
Gli ingressi che possono accettare questi
sensori sono B4, B5, B9, B10. Gli ingressi
devono essere pre-configurati come ingressi
digitali puliti dal programma applicativo
residente nella flash memory. Di seguito

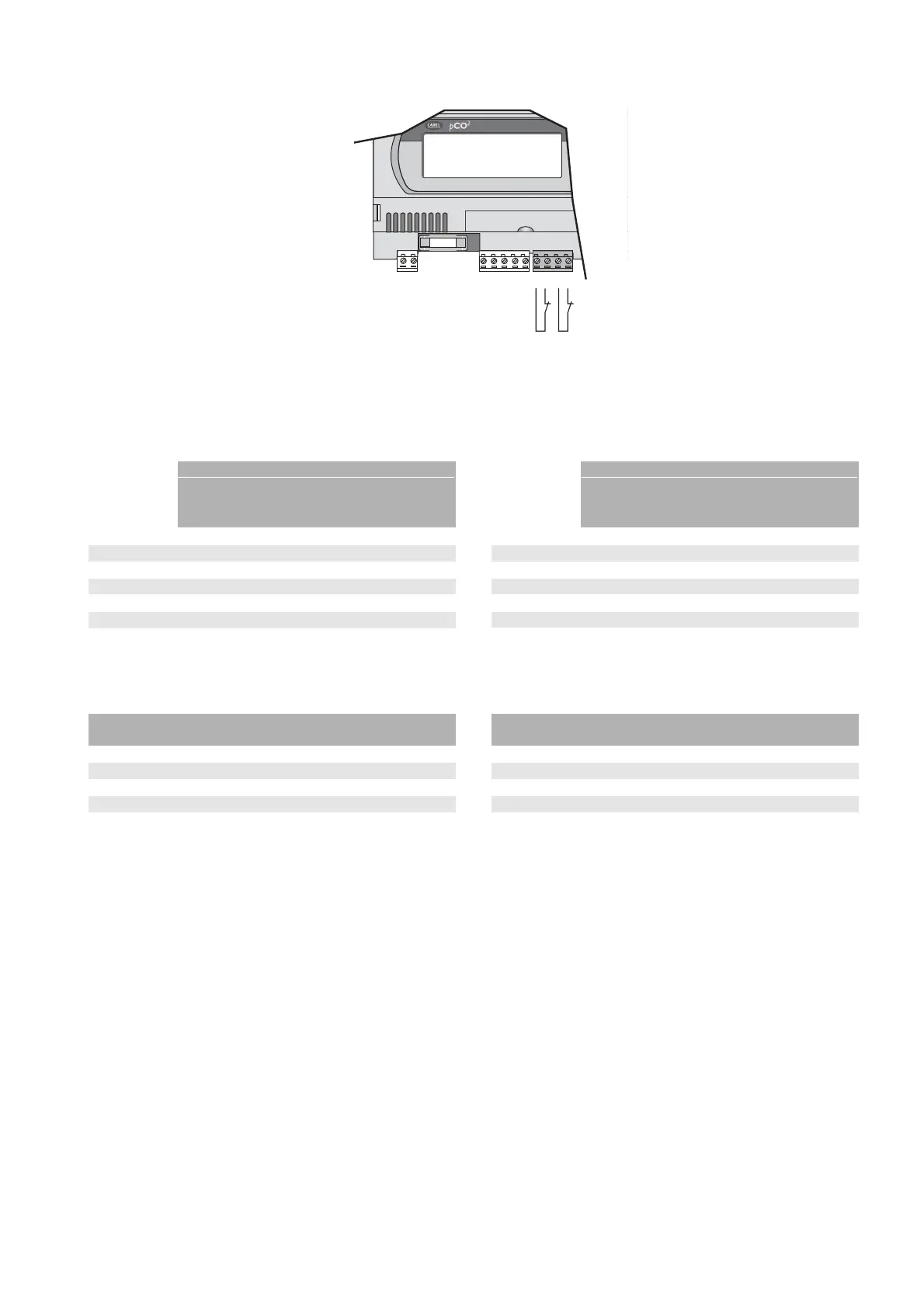

viene illustrato lo schema di collegamento.
AVVERTENZE: Il valore della corrente
massima erogabile dall'ingresso digitale è
pari a 5 mA (quindi la portata del contatto
esterno deve essere almeno pari a 5 mA).
Questi ingressi non sono optoisolati.
4.4.6 Tabella riassuntiva ingressi analogici in funzione delle
versioni disponibili
ingressi analogici
passivi universali
NTC, PT1000 0/1 V, 0/10 V,
e ON/OFF 0/20 mA, 4/20 mA e NTC
SMALL 2 (B4, B5) 3 (B1, B2, B3)
totali 5
MEDIUM 2 (B4, B5) 6 (B1, B2, B3, B6, B7, B8)
totali 8
LARGE 4 (B4, B5, B9, B10) 6 (B1, B2, B3, B6, B7, B8)
totali 10
Tab. 4.4.6.1
Le sezioni dei cavi relativamente alla remotazione degli ingressi
analogici, sono riportate nella seguente tabella (Tab. 4.4.6.2)
tipo sez. (mm
2
) per sez. (mm
2
) per
ingresso lungh. fino a 50 m lungh. fino a 100 m
NTC 0,5 1,0
PT1000 0,75 1,5
I (in corrente) 0,25 0,5
V (in tensione) 0,25 0,5
Tab. 4.4.6.2
4.4.5 Connecting the ON/OFF selectable analogue inputs
The pCO
2
allows some analogue inputs to
be configured as clean digital inputs.The
inputs in question are B4, B5, B9, B10.The
inputs must be pre-configured as clean
digital inputs by the application software
resident in the flash memory.The following
shows the connection diagram:
WARNINGS: The maximum current
delivered by the digital input is 5mA (thus
the rating of the external contact must be at
least 5mA).These inputs are not
optically-isolated.
4.4.6 Table summarising the analogue inputs according to the
available versions
analogue inputs
passive universal
NTC, PT100 0/1 V, 0/10 V,
and ON/OFF 0/20 mA, 4/20 mA and NTC
SMALL 2 (B4, B5) 3 (B1, B2, B3)
total 5
MEDIUM 2 (B4, B5) 6 (B1, B2, B3, B6, B7, B8)
total 8
LARGE 4 (B4, B5, B9, B10) 6 (B1, B2, B3, B6, B7, B8)
total 10
Tab. 4.4.6.1
When remoting the analogue inputs, the cross section of the leads
must be as reported in the following table (Tab. 4.4.6.2)
input size (mm
2
) for size (mm
2
) for
type up to 50m long leads up to 100m long leads
NTC 0,5 1,0
PT1000 0,75 1,5
I (current) 0,25 0,5
V (voltage) 0,25 0,5
Tab. 4.4.6.2
27
pCO
2
- cod. +030221835 rel. 3.0 - 18.02.03
