4.5.2 Ingressi digitali alimentati a 24 Vdc

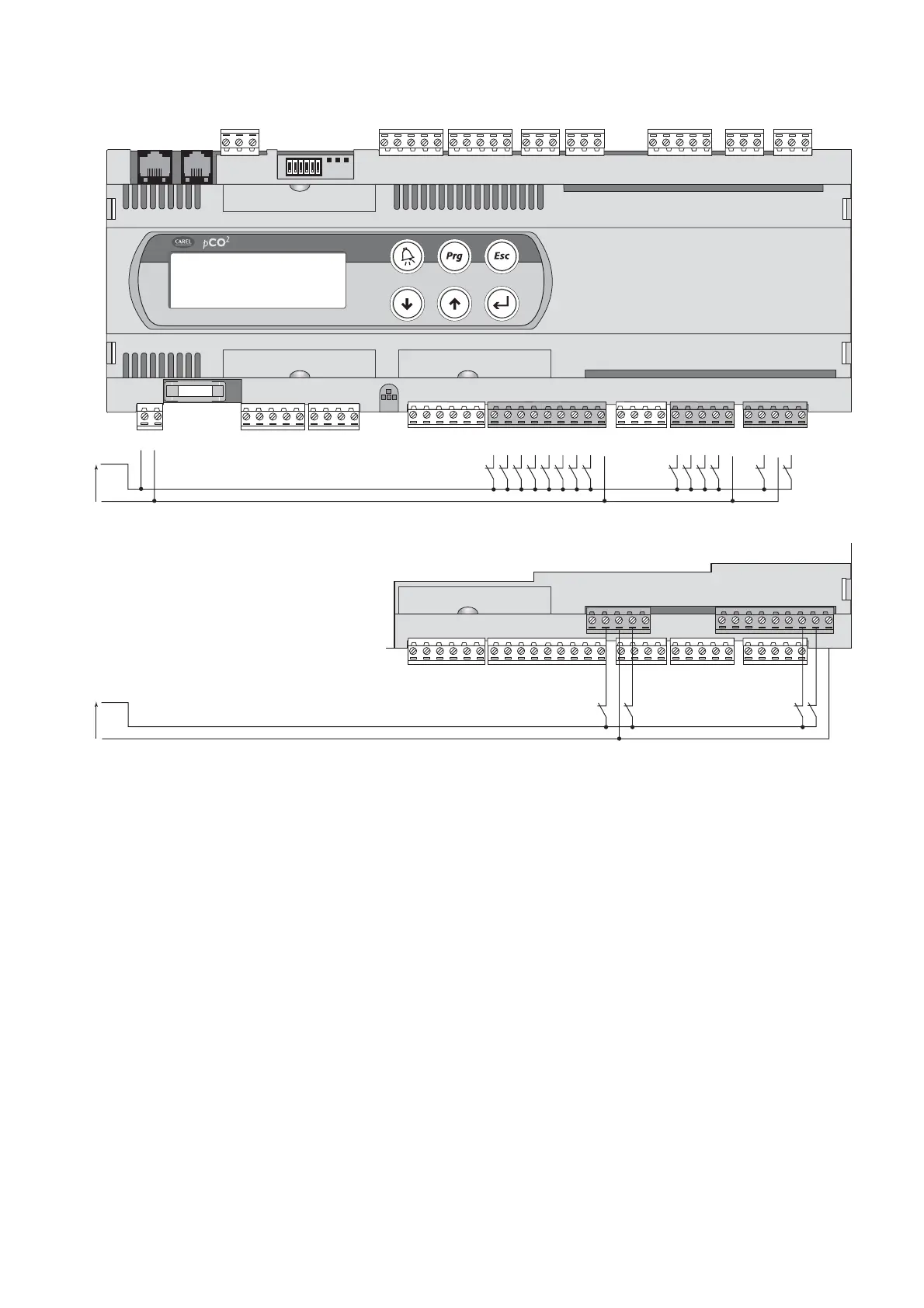

La figura seguente rappresenta uno tra i più comuni schemi di
collegamento degli ingressi digitali a 24 Vdc.
AVVERTENZE IMPORTANTI: nel caso in cui si voglia mantenere
l’optoisolamento degli ingressi digitali è necessario utilizzare
un’alimentazione separata per i soli ingressi digitali; nelle Figg. 4.5.2.1
e .2 sono rappresentate le versioni: MEDIUM (per esteso) e LARGE
(limitatamente alla sola parte riguardante i morsetti localizzati più
internamente, sulla scheda).
Gli schemi di collegamento rappresentati nelle Figg. 4.5.2.1 e .2 pur
essendo tra i più utilizzati e tra i più comodi per la loro realizzazione,
non escludono la possibilità di alimentare gli ingressi digitali in modo
indipendente dall'alimentazione del pCO
2
.
4.5.2 Digital inputs powered at 24Vdc
The following figure represents one of the more common connection
diagrams for the 24Vdc digital inputs.
IMPORTANT WARNINGS: to maintain the optical isolation of the digital
inputs a separate power supply must be used just for the digital inputs;
Figs. 4.5.2.1 and .2 show the versions: MEDIUM (in full) and LARGE
(limited to the terminals located more internally, on the board).
The connection diagrams in Figs. 4.5.2.1 and .2, while being the more
common and the more convenient, do not exclude the possibility of
powering the digital inputs independently from to the power supply to
the pCO
2
.
29
pCO
2
- cod. +030221835 rel. 3.0 - 18.02.03
