Carel pCO2 User Manual

4.7.2 Uscite digitali a relè a stato solido (SSR)
Il pCO
2
prevede anche una versione con relè a stato solido (SSR) per
comando di dispositivi che necessitano di un numero illimitato di
manovre che non potrebbero essere sopportate da relè elettromeccanici.
Sono dedicate a carichi alimentati a 24 Vac/Vdc con potenza massima
Pmax= 10 W. Per i codici vedi Codici degli strumenti ed accessori.
AVVERTENZA IMPORTANTE: il carico del relè SSR è alimentato a 24
Vac/Vdc quindi anche tutti gli altri morsetti del gruppo, dal n. 1 al n. 6,
dovranno essere alimentati a 24 Vac/Vdc per mancanza del doppio
isolamento all'interno del gruppo stesso. Peraltro è possibile alimentare
a 110/230 Vac i morsetti dal n. 1 al n. 6 utilizzando un trasformatore di
isolamento (di sicurezza in Classe II) per l'alimentazione del carico del
relè SSR a 24 Vac/Vdc (separazione dell'alimentazione).
4.7.3 Tabella riassuntiva uscite digitali in funzione delle versioni
disponibili
AVVERTENZA IMPORTANTE: i gruppi che, tra loro, garantiscono il
doppio isolamento sono:
uscite* gruppo
1, 2, 3, 4, 5, 6, 7 1
82
9, 10, 11, 12, 13 3
14, 15 4
16, 17, 18 5 Tab. 4.7.3.2
* tra le uscite dello stesso gruppo è garantito comunque l’isolamento di
tipo principale.
4.7.2 Solid state relay digital outputs (SSR)
The pCO
2
also features a version with solid state relays (SSR) for
piloting devices which require an unlimited number of switchings which
would not be supported by electromechanical relays.They are
dedicated to loads powered at 24Vac/Vdc with a maximum power
Pmax= 10W. Please see codes in Accessories and instruments codes.
IMPORTANT WARNING: the load of the SSR relay is powered at
24Vac/Vdc, thus all the other terminals in the group, from 1 to 6, must
be powered at 24Vac/Vdc due to the absence of double insulation
within the group.Therefore, terminals from 1 to 6 can be powered at
110/230Vac using a safety transformer (Class II) for the power supply
to the 24Vac/Vdc load of the SSR relay (separation of power supply ).
4.7.3 Table summarising the digital outputs according to the
available versions
IMPORTANT WARNING: the groups which feature double insulation
between them are:
outputs* group
1, 2, 3, 4, 5, 6, 7 1
82
9, 10, 11, 12, 13 3
14, 15 4
16, 17, 18 5 Tab. 4.7.3.2
* the main insulation is guaranteed between the output of one group.
32
pCO
2
- cod. +030221835 rel. 3.0 - 18.02.03
C1 NO1 NO2 NO3 C1 C4 NO4 NO5 NO6 C4 C7 NO7 C7 NO8 C8 NC8
24 Vac/Vdc
versione disponibilità uscite a SSR riferimento uscita di serie
SMALL una uscita 7
MEDIUM due uscite 7, 12
LARGE tre uscite 7, 12, 14
Tab. 4.7.2.1
version availability of SSR outputs standard output reference
SMALL one output 7
MEDIUM two outputs 7, 12
LARGE three outputs 7, 12, 14
Tab. 4.7.2.1
versione contatti contatti totale riferimento uscita con SSR,
NO in scambio uscite di serie
SMALL 7 1 8 7
MEDIUM 10 3 13 7, 12
LARGE 13 5 18 7, 12, 14
Tab. 4.7.3.1
version NO changeover total output reference with SSR,
contacts contacts outputs standard
SMALL 7 1 8 7
MEDIUM 10 3 13 7, 12
LARGE 13 5 18 7, 12 and 14
Tab. 4.7.3.1

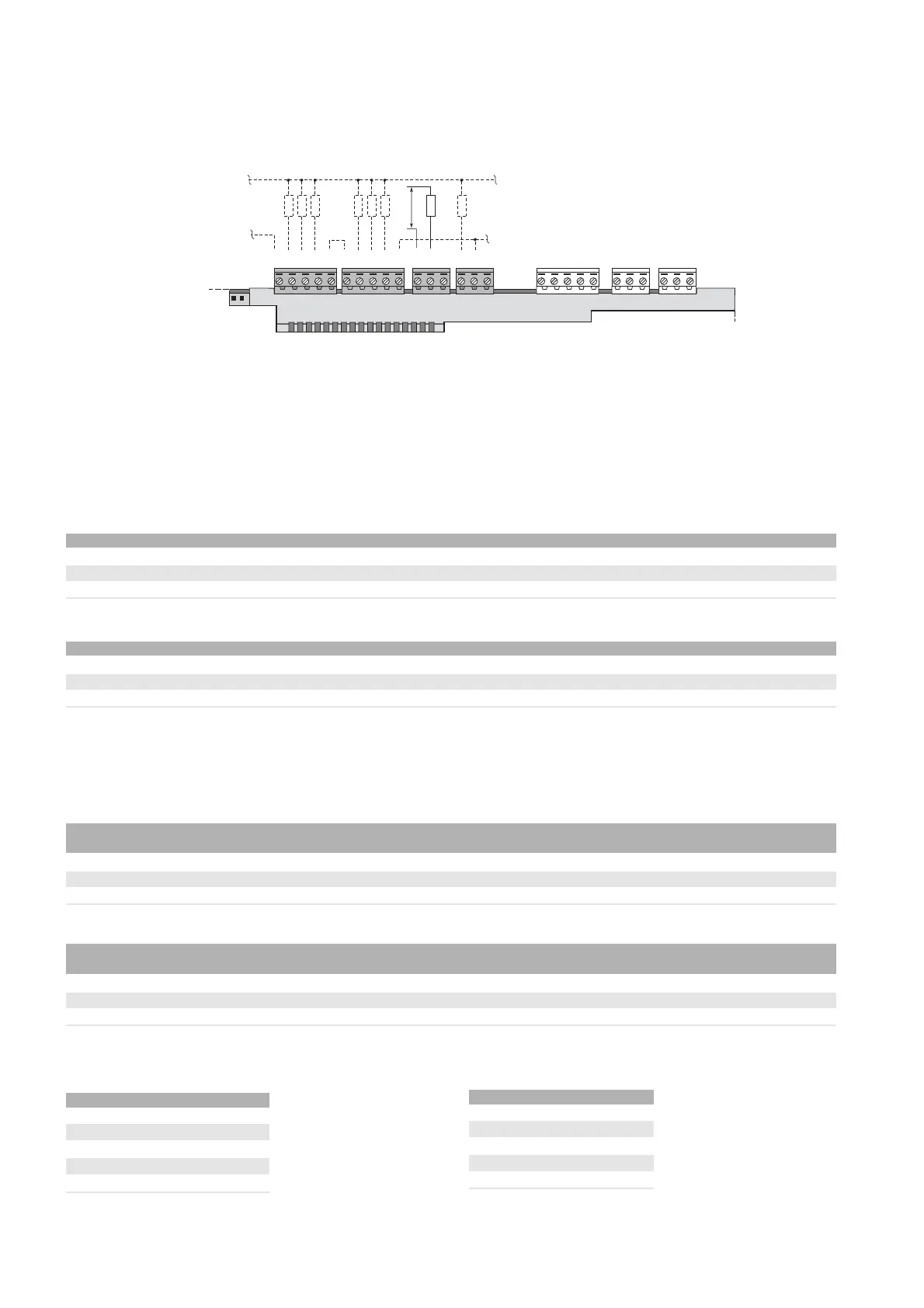

Fig. 4.7.2.1
