10. MONTAGGIO TERMINALE UTENTE
10.1 Montaggio a pannello
10.1.1 PCOT*

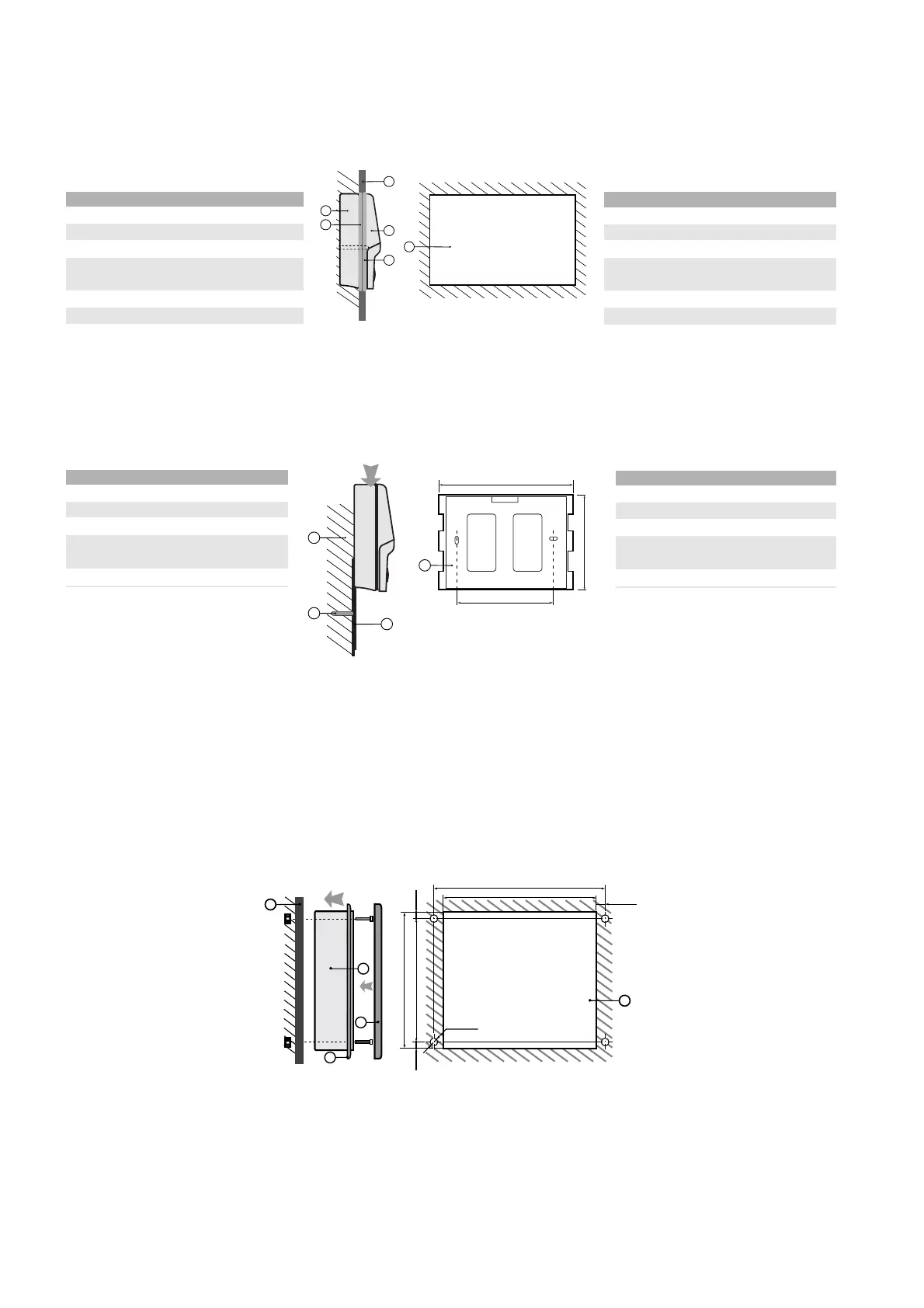

Riferimenti Fig. 10.1.1.1, (dimensioni in mm).
n. descrizione
1 coperchio posteriore
2 pannello
3 coperchio anteriore
4dime di foratura (tolleranza finestra:
-0,5 / +1 mm sulle dimens. indicate)
5 guarnizione per il coperchio posteriore
6 guarnizione per il coperchio anteriore
Tab. 10.1.1.1
10.1.2 PCOI*
Riferimenti Fig. 10.1.2.1, (dimensioni in mm).
n. descrizione
1cornice esterna
2 pannello
3terminale
4dima di foratura (tolleranza finestra:
±0,5 mm sulle dimens. indicate)
5 guarnizione frontale
Tab. 10.1.2.1
AVVERTENZA: lo spessore massimo del
pannello deve essere di 6 mm.
10.2 Montaggio a parete
Il montaggio a parete prevede l'utilizzo di un'apposita staffa di fissaggio
e di una scatola da parete standard a 3 moduli per interruttori, al fine di
consentire il passaggio dei cavi. Con riferimento alla Fig. 10.2.1, fissare
la staffa (1) alla parete (3) utilizzando la vite (2); incastrare il dorso
dello strumento alla staffa.
10. USER TERMINAL MOUNTING
10.1 Panel mounting
10.1.1 PCOT*
Legend Fig. 7.1.1.1, (dimensions in mm).
n. description
1rear cover
2 panel
3front cover
4drilling template (tolerance:
-0,5 / +1mm on the indicated dimensions)
5rear cover gasket
6front cover gasket
Tab. 10.1.1.1
10.1.2 PCOI*
Legend Fig. 7.1.2.1, (dimensions in mm).
n. description
1external frame
2 panel
3terminal
4drilling template (tolerance: ± 0,5mm
on the indicated dimensions)
5front basket
Tab. 10.1.2.1
WARNING: the maximum thickness of the
panel is 6mm.
10.2 Wall mounting
Wall mounting requires the use of a special mounting racket and a
standard 3-module switchbox for the passage of the cable.With
reference to Fig. 7.2.1, fasten the bracket (1) to the wall (3) using the
screws (2); clip the rear of the instrument onto the bracket.
56
pCO
2
- cod. +030221835 rel. 3.0 - 18.02.03
dima di foratura
drilling template
167 x 108mm
1
5
2
3
6
4
84 mm
80 mm
120 mm
=
=
2
3
1
1
dima di foratura
drilling template
173 x 154mm
124mm
181.5mm
15mm
4.25mm
fl 2.5mm
15mm
154mm
173mm
2
3
1
5
4
Fig. 10.1.1.1
Fig. 10.1.2.1
Fig. 10.2.1
