Carel pCO2000AM0

AVVERTENZE IMPORTANTI: sicurezza per gli operatori e
precauzioni nel maneggiare la/e scheda/e.
Per tutelare la sicurezza degli operatori e la salvaguardia di ogni
scheda, prima di effettuare qualsiasi intervento togliere l'alimentazione
dalle schede.
I danneggiamenti elettrici che si verificano sui componenti elettronici
avvengono quasi sempre a causa delle scariche elettrostatiche indotte
dall’operatore. È, quindi, necessario prendere adeguati accorgimenti
per queste categorie di componenti, ed in particolare:
• prima di maneggiare qualsiasi componente elettronico o scheda,
toccare una messa a terra (il fatto stesso di evitare di toccare non è
sufficiente in quanto una scarica di 10.000 V, tensione molto facile da
raggiungere con l’elettricità statica, innesca un arco di circa 1 cm);
• i materiali devono rimanere per quanto possibile all’interno delle loro
confezioni originali. Se è necessario, prelevare la scheda da una
confezione e trasferire il prodotto in un imballo antistatico senza
toccare il retro della scheda con le mani;
• evitare nel modo più assoluto di utilizzare sacchetti in plastica,
polistirolo o spugne non antistatiche ed il passaggio diretto tra
operatori (per evitare fenomeni di induzione elettrostatica e
conseguenti scariche).
7. LED di segnalazione e aggiornamento software
7.1 Decodifica dei LED di segnalazione sulla
scheda pCO
2
Sulla scheda pCO2 sono presenti 3 LED di
segnalazione (rosso, giallo e verde) i quali forniscono
informazioni circa il funzionamento della scheda pCO
2
e lo stato del collegamento con WinLoad32 ed è
indipendente dalla presenza o meno del display built-in.
Nota: quanto segue è valido anche per il pCO
1
, pCO
C
e pCO
XS
.
In corrispondenza del J23 c’è un LED il cui lampeggio indica traffico
nella connessione tra pCO
2
LARGE e rete espansione I/O.
Legenda
Led spento Led acceso Led lampeggiante
IMPORTANT WARNINGS: Operator safety and precautions to be
observed when handling the card/cards.
To safeguard operators and the cards, disconnect power before
performing any operations.
Electrical damage may occur to the electronic components as a result
of electrostatic discharges from the operator. Suitable precautions must
be therefore be taken when handling these components. Specifically:
• before using any electronic component or card, touch an earthed
object (simply not touching the card does not prevent discharges, as
static electricity can produce a 10000V spike, which can form an arc
of about 1cm);
•all components must be kept inside their original package as long as
possible. If necessary, take the card from its package and place it into
an antistatic bag, without touching the back of the card;
• absolutely avoid using non-antistatic plastic bags, polystyrene or
sponge, and avoid passing the card directly to other operators (to
prevent electrostatic induction and consequent discharges).
7. Signal and software update LED
7.1 Reading the 3 LEDs on the pCO
2
board
The pCO
2
board features 3 signal LEDs (red, yellow and
green) that provide information on the operation of the
pCO
2
board and the status of the connection to
WinLoad32 and this is also independent of whether the
built-in display is present.
Note: the following information is also valid for the pCO
1
, pCO
C
and pCO
XS
.
J23 features a LED that flashes to indicate traffic in the connection
between the pCO
2
LARGE and the I/O expansion network.
Key
LED OFF LED ON LED flashing
45
pCO
2
- cod. +030221835 rel. 3.0 - 18.02.03
LED ROSSO LED GIALLO LED VERDE
pCO
2
NON in pLAN (indirizzo= 0)
funzionamento corretto con o senza terminale locale.
pCO
2
indirizzato in pLAN
applicativo con errore o mancanza di tabella pLAN.
applicativo con errore o mancanza di tabella pLAN.
pCO
2
collegato SOLO ad un terminale.
applicativo con tabella pLAN corretta.
funzionamento corretto in pLAN.
pCO
2
a basso livello(*)
in attesa di comunicazione con WinLoad.
Controllare indirizzo pCO su WinLoad.
/ / (Led lampeggianti alternativamente)
comunicazione con WinLoad NON valida.
Possibili cause: - mancanza alimentazione del convertitore RS232/485
- driver sbagliato nel PC.
in comunicazione con WinLoad.
pCO
2
in funzionamento normale
comunicazione con WinLoad sospesa.
Dopo 20 sec. viene ripristinato nel pCO
2
il protocollo originario.
WinLoad non adatto o Password di Protezione Software errata.
in comunicazione con WinLoad.
pCO
2
usato come Espansione I/O
Protocollo Supervisore Carel (slave) attivo sulla seriale 0.

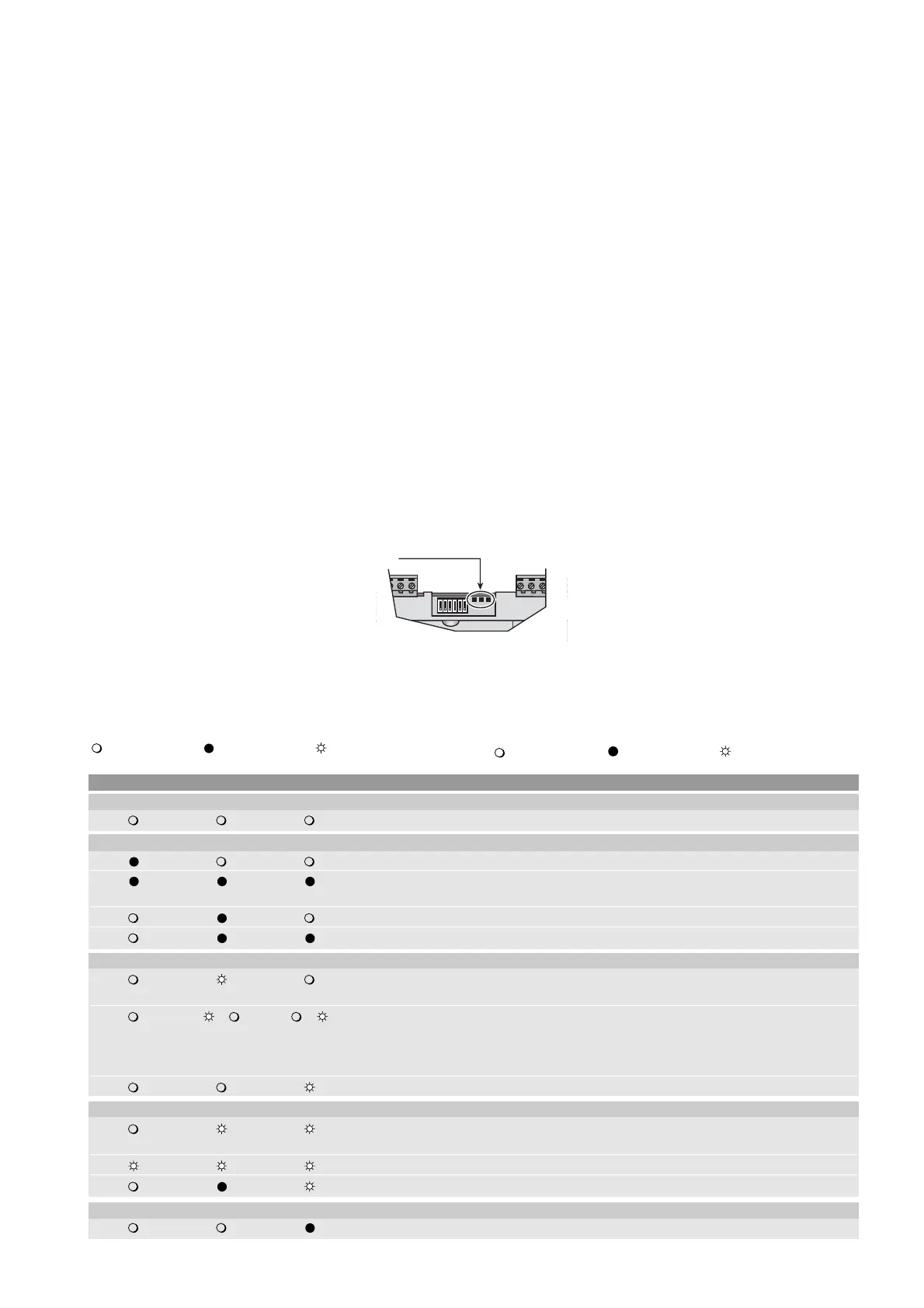

LED di segnalazione
signalling LED
