Carel PVPRO - Maschera Principale

10
+030220575 - 1.1 - 04.12.2014
ITA

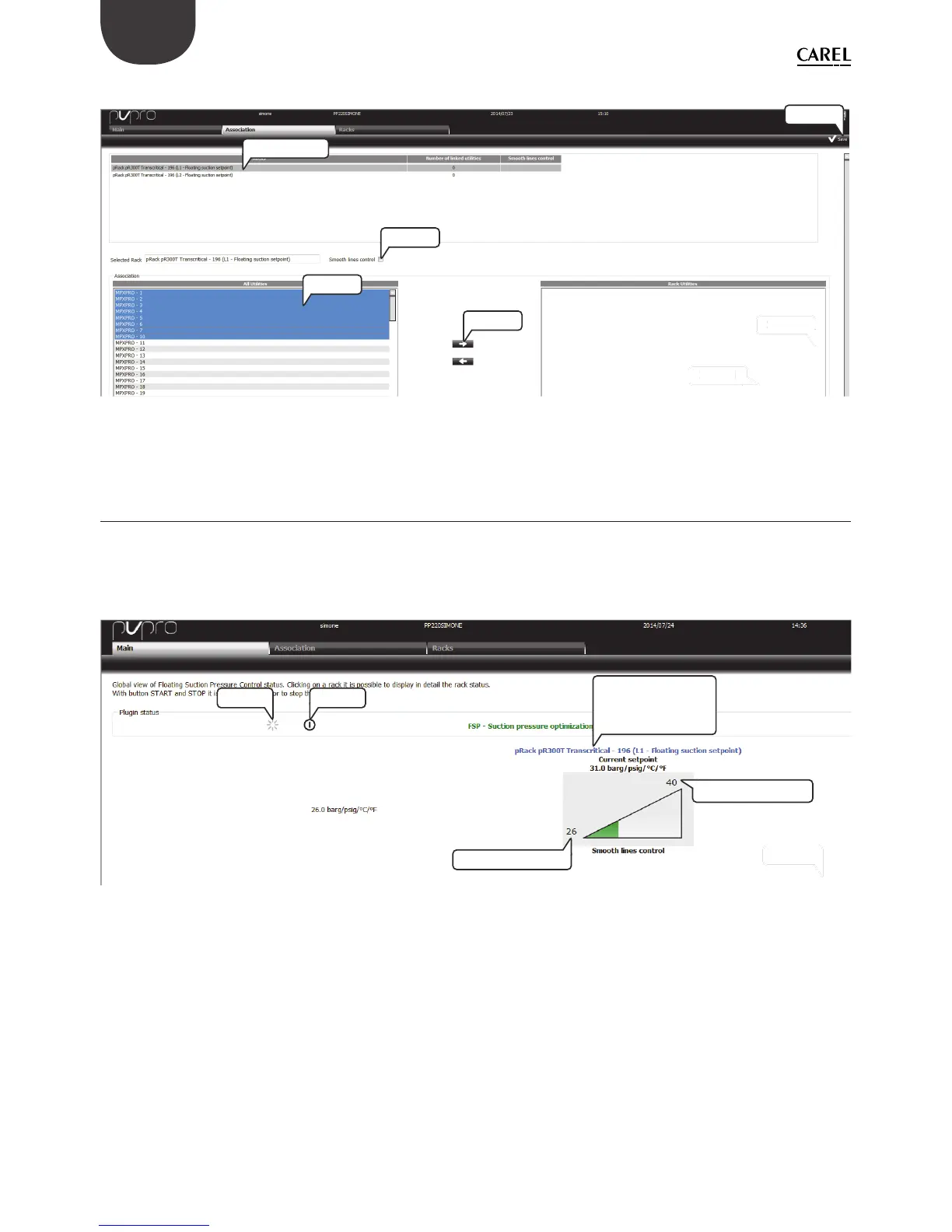

La procedura di confi gurazione è illustrata nella Figura 2.b.
STEP 2
STEP 1
STE
P 2
STE
P 1
doble click
STEP 2
STEP 3
STEP 4
STEP 5
Fig. 2.b
2.3 Maschera principale
La scheda “Principale” mostra tutti i rack compressori selezionati per la funzione Floating suction. Un triangolo
rappresenta lo stato di modifi ca del setpoint, dal valore minimo a quello massimo.
In questa scheda, gli utenti possono abilitare o disabilitare il plug-in, accedere alla pagina di confi gurazione
ed alla pagina di monitoraggio relativa a ciascun rack.
STEP 2
S
TE
P 2
START STOP
Enter conguration
and monitoring
pages
Minimum setpoint
Maximum setpoint
Fig. 2.c
Dalla scheda “Principale” facendo clic sulla descrizione pRack (blu), gli utenti possono accedere alla vista di
confi gurazione e monitoraggio del plug-in.
Queste due schermate sono visualizzate in modo diverso, a seconda del fatto che le utenze associate siano
dotate della funzione Smooth lines, vale a dire se è stata o meno creata l’associazione con il fl ag Smooth lines
spuntato (per i dettagli vedere il paragrafo 2.2).
